Hilfe Einziehfahrwerk und digital IN

peter modelcity
Offline Autor
Platinum Mitglied
Beiträge: 3272
Dank erhalten: 1223

Hilfe Einziehfahrwerk und digital IN wurde erstellt von peter modelcity

Posted 29 Dez. 2025 18:39 #1

Brauche mal nach längerer Zeit wieder Programmierhilfe.

Es geht um die Fahrwerksklappen vom Einziehfahrwerk.

gesteuert wird über den Sequenzer. Das besondere diesmal: das Fahrwerk betätigt im eingezogenen Zustand einen Microschalter.

Der soll per - Digital In - die Klappe per Servo schliessen. Beim Ausfahren muss aber das Servo herkömmlich vom Sequnzer gesteuert werden.

Also Ablauf: FW ein =  Start Seqenzer sofort Fahrwerk ein. Wenn Fahrwerk drin Servo per - Digital In - zu
FW aus = sofort Servo auf,  1s später Fahrwerk aus


Steh da momentan auf dem Schlauch.

Danke schon mal.

LG Peter www.modelcity.eu
Grüsse aus Ironien, das liegt am sarkastischen Meer

von peter modelcity

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

IG-Modellbau
Offline
Moderator
Beiträge: 3754
Dank erhalten: 2780

IG-Modellbau antwortete auf Hilfe Einziehfahrwerk und digital IN

Posted 30 Dez. 2025 09:10 #2

Hallo Peter,
schön mal wider was von Dir zu hören.
Ich würde folgendermaßen vorgehen.

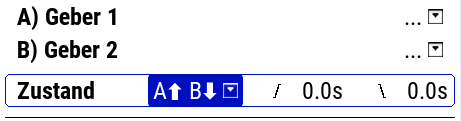

Im log. Schalter das FlipFlop

verwenden.
GeberA ist digital IN
GeberB sollte bei ausgefahrenem FW aktiv werden, z.B. vom Sequenzer, der das FW ausfährt.

Der log. Schalter steuert dann die FW-Klappe.

Ingmar

www.ig-modellbau.de
Mein YouTube Kanal

von IG-Modellbau
