Hallo Timo, Hallo Christian,
Das bestehende Modell zu verändern ist schwierig. Man kann das Ergebnis schlecht auf Richtigkeit im Servomonitor prüfen kann, weil die schon programmierten Einstellungen die Ausschläge im Servomonitor verändern können.
Ich habe deshalb schnell ein neues Modell aufgesetzt, bei welchem die Funktion Thermik wie gewünscht programmiert ist.
Das lässt sich leicht auf Euer fertiges Modell übertragen. Die Flugphasen-Trimmung muss aber auf 0% sein.
In der Geberzuordnung wird der Geber für die Klappen gelöscht, da dieser nicht gebraucht wird.
Flugphasen:
Thermik V(ariabel)
Thermik F(estwert)
Normal
Den Mode in Butterfly auf "S" setzen, damit Einstellungen pro Flugphase gültig werden.

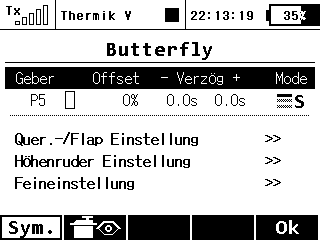

Butterfly Flugphase Thermik V (ariabel). Geber P5 zugeordnet.
Butterfly Flugphase Thermik V(ariabel) Werte. Die Ausschläge sind zur veranschaulichung auf 33% eingestellt. Jede Klappe kann in ihrem Endpunkt einzeln eingestellt werden um mechanisch verursachte Ungleichheiten auszugeleichen.

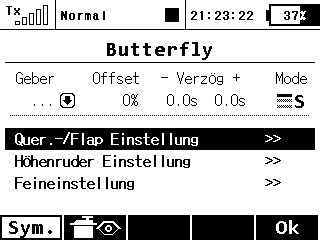

Butterfly Flugphase Normal. Alles auf 0% gestellt, die Klappen sind im Strak und P5 ist unwirksam.

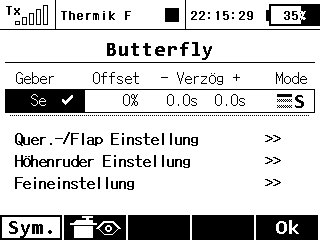

Butterfly Flugphase F(estwert). Als Geber Schalter SE zugeordnet. Geber P5 ist unwirksam.
Butterfly Flugphase Thermik F(estwert) Werte. Die Ausschläge sind zur veranschaulichung auf 33% eingestellt. Jede Klappe kann in ihrem Endpunkt einzeln eingestellt werden um mechanisch verursachte Ungleichheiten auszugeleichen.
Schalter SE nach vorn = Thermik Variabel. P5 stellt den Wert zwischen 0% und 33% ein.
Schalter SE Mitte = Nichts. Klappen im Strak. P5 unwirksam.
Schalter SE nach hinten = Thermik Festwert. Die Klappen springen auf 33%. P5 unwirksam.
- Klappen laufen falsch herum: Werte im Butterfly umkehren.
- Klappen schlagen zu weit/zu wenig aus: Werte im Butterfly verändern
Achtung:
Die Servo Limits auf den max. Ausschlag einstellen, damit sich addiernende Mischungen die mechanischen Limits nicht überschreiten.
Im Butterfly laufen die servos nur einseitig, entweder auf den vollen Geberweg oder einseitig auf dem halben, je nach Einstellung des Gebers bei der Zuordnung.
Auf der gleichen Art kann auch eine feste und/oder variable Speed- oder Butterfly-Flugphase (Quer hoch/Klappen runter) erstellt werden.
Als Denkaufgabe wäre doch mal folgendes interesant: Flugphase Thermik Festwert und Speed Festwert und Variabel, wobei bei Variabel der Geber P5 aus der Mittelstellung heraus die gewünschten Klappen proportional nach oben oder unter verwölbt. Variables Speed und Thermik auf einem Geber ! Tipp: Geht nicht mit der Butterfly-Funktion, da die zugeordneten Geber nur einseitig wirken können ...
Modell anbei.
Wenn Fragen, jederzeit gerne !
Gruß, Todde
