CB und Magnetic Switch 28 Aug 2020 21:47 #1

  • juergenra
  • juergenras Avatar Autor
  • Offline
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 159
  • Dank erhalten: 10
Hallo zusammen,
ich möchte eine CB und den Magnetic Switch verbauen
nun habe ich ggf. eine komische Frage der Magnetic Switch wie wird der eingebaut
( nicht angeschlossen ) ich habe noch kein Bild von einem eingebauten Switch gesehen
ich wäre euch Dankbar für Beispiel Bilder

Gruß
Jürgen

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

CB und Magnetic Switch 28 Aug 2020 22:02 #2

  • skyfreak
  • skyfreaks Avatar
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 2946
  • Dank erhalten: 1445
ein bild habe ich auf die schnelle nicht zu hand, sorry
aber bei meinem hangar9 ultra stick habe ich es wie folgt gelöst

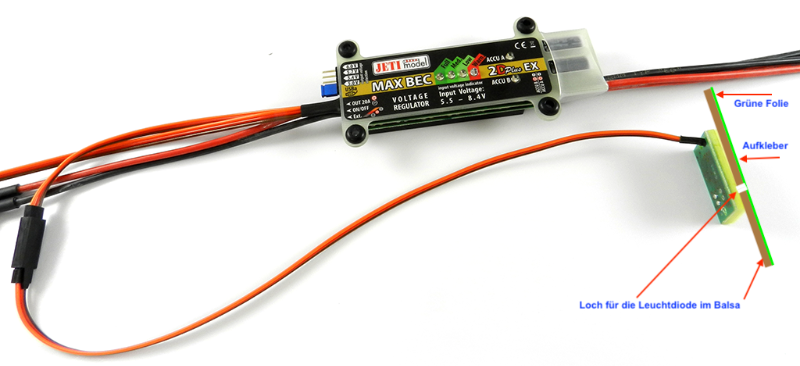

MAX BEC 2D Plus EX
an der seitenwand ist eine balsbeplankung, die von aussen mit folie bezogen ist
also habe ich mal probiert, ob die platine mit der leuchtdiode auch durch das balsa mit dem magneten zu schalten geht
da dies funktionierte habe ich mit einem bohrer von hand das balsa von innen angebohrt im durchmesser der leuchtiode
das ganze seeeeeehr vorsichtig ohne die folie zu verletzen
und dann habe ich die platine von innen an das balsa geheftet und so positioniert, dass die leuchtiode durch das loch geht
von aussen dann an der passenden stelle das crosshair aufgeklebt, so dass ich weiss wo der magnet drangehalten werden muss
fertsch




von aussen sieht man gar nichts eben nur den aufkleber
und die leuchtdiode (unter der folie) leuchtet so stark, dass beim einschalten sehr deutlich das lichtsignal für ON sichtbar ist
da die folie an der stelle auch noch grassgrün ist sieht man prima von aussen den hellen grünen leuchpunkt

hoffe das ist verständlich, ansonsten mache ich auch gerne mal ein foto

aber im grunde ist es wurscht wie, hauptsache du kannst mit dem magneten schalten
ich fand es so ideal, da man von aussen wirklich gar nichts sieht
das balsa beim stick an der stelle ist auch recht dick, sprich etwas dicker als die leuchtdiode aufträgt
mit der richtigen bohrergrösse geht die genau saugend in das loch und von hinten einfach tape über die platine

gruss
guido
Fliegergruss
GUIDO



_________________________________________________________
Too many dicks on the dance floor.
Too many dicks!​


Anhänge:

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von skyfreak.

CB und Magnetic Switch 29 Aug 2020 08:50 #3

  • juergenra
  • juergenras Avatar Autor
  • Offline
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 159
  • Dank erhalten: 10
Hallo Guido,
das Teil ist genial und klein auch habe ich diese Variante schon 2x Verbaut Top
aber das Teil

ist schon etwas mächtiger und ich bin am überlegen ob ich das Teil nutze , denn ich kann es mir aktuell nicht vorstellen
darum die Frage nach den Bildern ( sorry, war vielleicht etwas wenig info )

Gruß
Jürgen
Anhänge:

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

CB und Magnetic Switch 29 Aug 2020 08:56 #4

  • skyfreak
  • skyfreaks Avatar
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 2946
  • Dank erhalten: 1445
ah der dicke :ohmy:

naja, den werden die meissten derart verbauen, dass sie den rumpf ausgeschnitten haben
oder was ich mir auch vorstellen könnte, aber mangels "teil in der hand" nicht beurteilen kann, liesse sich der ebenso wie der kleine verbauen, srich von innen gegn die wand und vorher testen ob der magnet das pakt
die kleine leuchtdiode dann auch wieder durch das balsa hinter die folie
oder tragen die laschen li/re nach oben auf

lässt sich das teil öffnen?
vielelich schaut es von innen nicht anders aus als die max bec platine nur "im kasterl"

gruss
guido
Fliegergruss
GUIDO



_________________________________________________________
Too many dicks on the dance floor.
Too many dicks!​


Bitte Anmelden oder Registrieren um der Konversation beizutreten.

CB und Magnetic Switch 29 Aug 2020 08:59 #5

  • bamlach
  • bamlachs Avatar
  • Offline
  • Gold Boarder
  • Gold Boarder
  • Beiträge: 176
  • Dank erhalten: 22
Hallo zusammen,

ich schalte auch durch GFK durch. Ich klebe aber nur außen einen kleinen Punkt auf, dann sieht man von außen garnichts mehr. Wichtig ist, dass man das Gehäuse zusammenschraubt, sonst fällt es bei Vibrationen auseinander. Habs dann direkt mit weichem Doppelklebeband an die Wand geklebt.

Grüße Niko

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

CB und Magnetic Switch 29 Aug 2020 09:00 #6

  • fabiocoburg
  • fabiocoburgs Avatar
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 428
  • Dank erhalten: 46
Guten Morgen zusammen,

alternativ kannst du dir auch einen RC Switch holen und diesen anstelle des Magnetschalters nehmen. Hab dies bei meinem 5 Meter Segler und Eco Boomster so gemacht. Lg Fabian
Jeti DC 16 V2 Carbon Line Red
Astir G 102 S3, 5 Meter, Pilatus B4, 4,6 Meter,
Eco Boomster, 2,50 Meter, Logo 600 SE, Inside F5J
