THEMA:

CentralBox 320 & Cortex Pro = ruckende Servos... 07 Apr 2022 15:57 #1

  • Günter07
  • Günter07s Avatar Autor
  • Offline
  • Gold Boarder
  • Gold Boarder
  • Beiträge: 215
  • Dank erhalten: 197
Hallo,

wollte in meinem neuen Jet die Jeti CentralBox 320 mit dem Cortex Pro und 900Mhz Backup aufbauen. Die 200er hat leider zu wenig Anschlüsse und daher die 320.

Leider ergibt diese Kombination bei mir keinen sauberen Servolauf sondern alles ruckt und zuckt durch die Gegend! Habe zunächst den 900er im Verdacht gehabt, aber der hat definitiv keine Schuld daran. Auch den CortexPro habe ich gegen einen anderen getauscht, aber auch hier keine Besserung.

CortexPro entfernt und schon ist wieder alles schön rund gelaufen!

CortexPro an eine CB200 und an einer CB220 -> keine Probleme.

Hat einer diese Kombination 320 + Pro am laufen???

Bavarian Demon habe ich jetzt einmal angeschrieben.

LG Günter

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

CentralBox 320 & Cortex Pro = ruckende Servos... 07 Apr 2022 16:34 #2

  • Jetlage
  • Jetlages Avatar
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 514
  • Dank erhalten: 267
Hallo Günter. Der RSat 900 bzw. der Kreiselausgang des RSat muss an der Centralbox auf Steckplatz R3 eingesteckt werden. Ausserdem muss dieser R3 auf "Empfänger" eingestellt werden.

Gruss Karl-Heinz

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von Jetlage.

CentralBox 320 & Cortex Pro = ruckende Servos... 08 Apr 2022 10:55 #3

  • Günter07
  • Günter07s Avatar Autor
  • Offline
  • Gold Boarder
  • Gold Boarder
  • Beiträge: 215
  • Dank erhalten: 197
Problem mittlerweile gelöst...

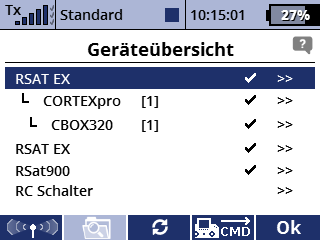

hier zunächst ein paar Screenshots:

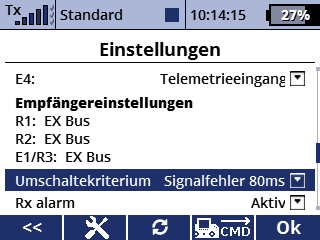

Es ist das Umschaltkriterium bei der Empfängereinstellung.

Bei der CB320 war die Option „gemischt“ voreingestellt! Das „gemischt“ funktioniert einwandfrei wenn KEIN CORTEX angehängt wird. Mit Cortex kommt es zu den extrem ruckenden Servos.

Bei Signalfehler 80ms bleibt hingegen alles ganz ruhig.

Jetzt stellt sich natürlich die Frage warum???

Meine Vermutung die ich mangels Messungen nicht nachweisen kann:

Es wird scheinbar nicht auf beiden Ausgängen des Cortex das exakt gleiche Signal ausgegeben. Vielleicht eine kleine Verzögerung Softwarebedingt? Jedes Mal wenn jetzt das Signal einmal wahlweise von einem oder dem anderen Eingang genommen wird kommt es zu einem kurzen Ruck weil die Signale nicht absolut identisch sind…

LG Günter
Anhänge:
Folgende Benutzer bedankten sich: Nicolas

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

CentralBox 320 & Cortex Pro = ruckende Servos... 08 Apr 2022 11:37 #4

  • bearcat6f
  • bearcat6fs Avatar
  • Offline
  • Junior Boarder
  • Junior Boarder
  • Beiträge: 35
  • Dank erhalten: 4
Halo,

Danke für diese Infos...

Habe ich auch diese System in meiner Geebee aber noch nicht geprüft...
Danke, Laurent

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von bearcat6f.

CentralBox 320 & Cortex Pro = ruckende Servos... 08 Apr 2022 12:16 #5

  • peter modelcity
  • peter modelcitys Avatar
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 3219
  • Dank erhalten: 1181



Bei der CB320 war die Option „gemischt“ voreingestellt!
Jetzt stellt sich natürlich die Frage warum???
Jedes Mal wenn jetzt das Signal einmal wahlweise von einem oder dem anderen Eingang genommen wird kommt es


Eigenartig.
wir haben mal versucht das Umschaltkriterium -- gemischt -- zu ergründen, und haben festgestellt, dass da im Grunde gar nix wechselt. Ist praktisch so wie das Umschaltkriterium 80ms/ 150ms.
LG Peter www.modelcity.eu
Grüsse aus Ironien, das liegt am sarkastischen Meer

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von peter modelcity.

CentralBox 320 & Cortex Pro = ruckende Servos... 08 Apr 2022 13:16 #6

  • Günter07
  • Günter07s Avatar Autor
  • Offline
  • Gold Boarder
  • Gold Boarder
  • Beiträge: 215
  • Dank erhalten: 197
Hallo Peter,

mache bitte einen ganz einfachen Versuch:

Eine CentralBox und 1 Rsat im Standard Mode gebunden...
Den 2ten Rsat binde AN EINEN ANDEREN SENDER!!!
Jetzt steckst Du den auf Eingang 2!

Ein Servo habe ich dann auf den Gaskanal 1 gehängt und Umschaltkriterium auf 80/150ms. Hier läuft alles wie gewünscht.

Jetzt stelle um auf gemischt und dann darfst Du anfangen zu staunen! Das Servo zittert wie wild und will auch nicht mehr auf Vollgas. Erst wenn Du an BEIDEN Sendern den Gashebel nach vorne bewegst wird das Gas angenommen und wenn beide Sender die gleiche Stellung haben wird das Zittern weniger bzw. hört vielleicht sogar auf.

Es werden eben BEIDE SIGNALE GLEICHZEITIG AUSGEWERTET!!!

Daher auch das Problem jetzt bei meinem Kreisel!

Das Problem hast Du dann auch wenn Du einen Assist auf 1 und einen Rsat auf 2 gibst! Der Assist gibt ein anderes Signal aus - eben um die Kreiselfunktion. Da darf man auf keinen Fall gemischt einstellen!!!

LG Günter

Bitte Anmelden oder Registrieren um der Konversation beizutreten.
