Die Centralbox hat doch eine Weiche eingebaut, bei der mit an Sicherheit grenzender Wahrscheinlichkeit eine Diode die "Umschaltung" realisiert....
Gruß
Onki
Hallo Onki
die Akkuweiche in der CentalBox 200 funktioniert nicht mit herkömmlichen Shottky-Dioden, stattdessen kommen P-Channel-MOSFETs zum Einsatz, die hohe Ströme verkraften und sich durch niedrige Drain-Source-Widerstände auszeichnen. Ein Dual-Comparator (LM393) steuert die MOSFETS an und ist für die Akkuselektion zuständig.
Das Innenleben der Central Box 200 ist kein Geheimnis. Öffnet man das Gehäuse, kommt eine moderne Multilayerpplatine zum Vorschein auf deren Rückseite ein hochkarätiger ARM Cortex 32-Bit-Controller vom Typ STM32F103RCT6 werkelt. Der gleiche Chip ist auch in den Jeti DC-16/DS-16-Sendern verbaut und zeichnet sich durch jede Menge Programmspeicher, Arbeitsspeicher, PWM-Kanäle, Timer und sonstige nützliche Peripherie aus. Da modernste 32-Bit-Technologie in der Central Box 200 steckt, ist sie extrem zukunftssicher. Jeti hat offenbar aus dem Duplex-EX-Debakel gelernt, wo ein Firmware Update älterer Empfänger und Sensoren wegen Speichermangel der damaligen Atmel 8-Bit-Prozessoren nicht möglich ist.
Fotos von der Vorder- und Rückseite der Platine sollen zeigen, welche Aufgabe die einzelnen Elektronikkomponenten erfüllen. Hier eine Kurzbeschreibung der Baugruppen:

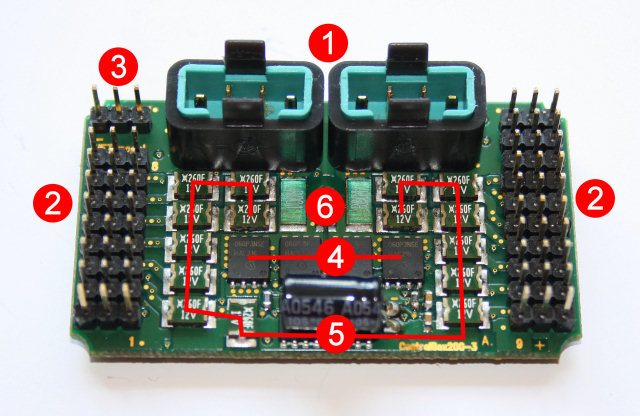

Platinenvorderseite: (1) MPX Buchsen für Akkus, (2) Stiftleisten für Servo- und Sensorstecker, (3) Anschluss für Jeti Magnetschalter oder RCswitch, (4) Akkuweiche, (5) Überlastungsschutz mit 15 Resettable Fuses, (6) Messwiderstände für Akkustrom

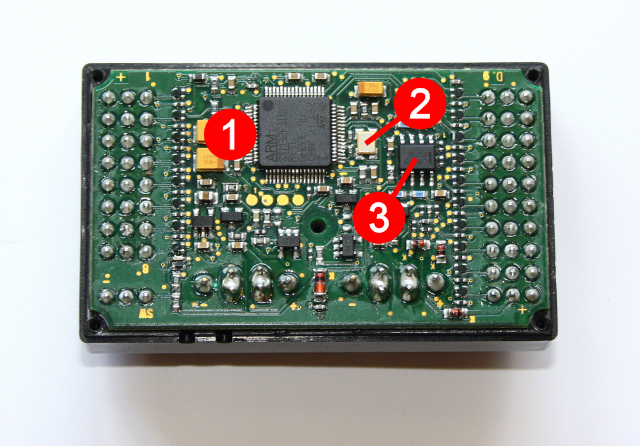

Platinenrückseite: (1) ARM Cortex 32-Bit-Controller, (2) Taktgenerator, (3) Dual-Comparator für Akkuselektion, der die MOSFETs der Akkuweiche auf der Platinenvorderseite steuert
Gruß loyboy
