THEMA:

Peter hast ev. ein Bild oder Zeichnung davon??
Gruss René

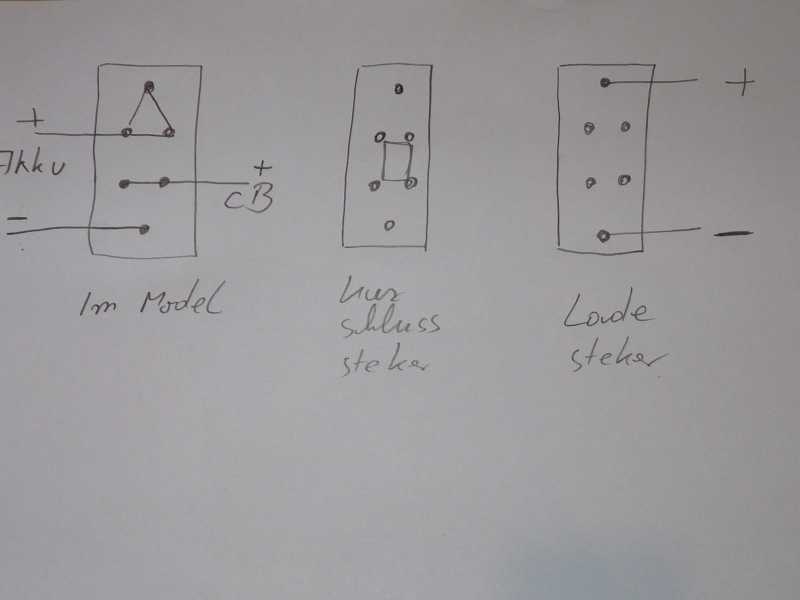

Habs mal schnell aufgezeichnet (Modell mit zwei l)
Die - Versorgung der Box geht direkt (an der MPX Buchse vorbei), das Minus an der Buchse dient nur zum laden


Man kann auch einen Serien Lade MPX Stecker verwenden. Dann bekommt die Box auf der + Leitung auch minus, aber das macht nichts aus.

Vielen Dank Peter!!!!!!!!!!!!!!

Gruss René

hallo,
wenn ich die Zeichnung richtig verstehe ist dann bei der MPX Steckerbelegung die Sicherheit (Wie es bei Jeti MPX Stromeingängen z.B. CB200, MAXBEC2D etc. ist) der 3Pin Pluspol und 3 Pin Minuspol weg.
Macht das Sinn in dem Sicherheitsbestrenben?

jan schrieb:

hallo,
wenn ich die Zeichnung richtig verstehe ist dann bei der MPX Steckerbelegung die Sicherheit (Wie es bei Jeti MPX Stromeingängen z.B. CB200, MAXBEC2D etc. ist) der 3Pin Pluspol und 3 Pin Minuspol weg.
Macht das Sinn in dem Sicherheitsbestrenben?

Sind jetzt halt nur 2 Pins bei Plus.
Aber zwei Akkus, zwei Stecker.
und 15 A über den beiden Pins sind kein Problem, da die eh nur impulsmäsig anliegen. Also gesamt 30A das reicht bei mir auch bei den grössten Jets.

Diese Art der mech Schalter verwende ich schon seit x Jahren. den Ruhestrom der Box vermeide ich auch, den Kurzschlussstecker befestige ich mit einem kurzen Schnürl im Rumpf, dann kann er nicht Gassi gehen

hallo,
ich sehe nur 1x Minus an dem Linken Stecker (Akku)??
