CB 200 über ein MAX BEC 2D Plus EX versorgen 14 Mär 2015 15:00 #1

  • Harzi
  • Harzis Avatar Autor
  • Offline
  • Gold Boarder
  • Gold Boarder
  • Beiträge: 242
  • Dank erhalten: 16
Hallo zusammen
Ich habe mich entschieden meine ACT Weichen (ungeregelt) gegen MAX BEC 2D Plus EX zu ersetzten, weil die Spanungsreduktion einfacher ist und keine Bastellösungen mehr benötigt.

Nun finde ich in der Anleitung nichts über den Anschluss an die CB 200. Ich spreche nicht von der Stromversorgung, die ist ja klar. Nein mir geht es um die Telemetrieangaben. Da wird von der Jeti Box geschrieben, die kenne ich nicht.
Das zusätzliche Kabel mit dem roten Stecker wird doch auch mit der CB 200 verbunden oder??

Dann noch die Frage mit dem RC Switch. Dieser steuerte bis jetzt die CB 200. Nun möchte ich mit diesen das Max Bec ansteuern. Muss ich nun den RC Switch neu binden usw.??

Besten Dank für eure Hilfe!!

Schöne Grüsse
René

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

CB 200 über ein MAX BEC 2D Plus EX versorgen 14 Mär 2015 15:42 #2

  • Klaus_S
  • Klaus_Ss Avatar
  • Besucher
  • Besucher
Hallo Rene´,

sobald Du einen Empfänger an der CB200 am RX1/RX2 Anschluss angeschossen und konfiguriert hast kannst Du die CB200 in der Geräteübersicht sehen und weiter konfigurieren. Somit auch die Telemetriewerte einlesen. Die CB200 hat 3 Sensoreingänge, EXT1 / EXT2 / EXT3 für weitere Sensoren die dann eingelesen werden können.

Laut Beschreibung ist bei dem MAX BEC ein Ausgang EXT vorhanden, normal gehört dieser in den EXT Eingang der CB200, dann müssten die Telemetriewerte des MAX BEC abrufbar sein.

Habe bei meiner CB200 einen MFlow genau so angeschlossen und geht wie gewohnt.

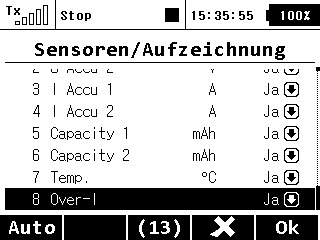

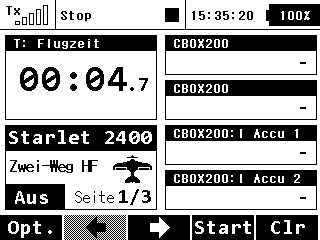

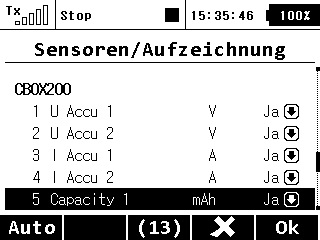

Anbei ein paar Bildschirmausdrucke der Telemetriedaten.






Anhänge:

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von Klaus_S.

CB 200 über ein MAX BEC 2D Plus EX versorgen 14 Mär 2015 22:05 #3

  • Harzi
  • Harzis Avatar Autor
  • Offline
  • Gold Boarder
  • Gold Boarder
  • Beiträge: 242
  • Dank erhalten: 16
Danke Klaus
Ich werde Versuchen es einzustellen. Leider habe ich einen Kurzschluss eingehandelt:


So wie es aussieht will mein Screenshot nicht hierher. In der Telemetrie steht 28 Grad C Kurzschluss Ausgang Nr 0

Wo ist der Ausgang 0 ?? Wie kann ich den Kurzschluss eliminieren ?? Ist da etwas Kaputt??

Nicht so schöne Grüsse
René

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von Harzi.

CB 200 über ein MAX BEC 2D Plus EX versorgen 20 Mär 2015 18:23 #4

  • Harzi
  • Harzis Avatar Autor
  • Offline
  • Gold Boarder
  • Gold Boarder
  • Beiträge: 242
  • Dank erhalten: 16
Hallo Zusammen

Ich habe nun mein Max Bec 2 Plus eingebaut und steuere dieses mit einem RC Switch. (Thema mit Schalter ist erledigt). Nun schaltet nach ca. 30 Minuten die Anlage im Modell ohne eine Berührung des Modells oder des Sender aus!!!!!! Sender steht neben dem Modell. Akkus sind geladen Sender ist geladen.

Die Anlage lässt sich nicht mehr mit dem Sender einschalten. Einzige Hilfe geht wenn beide Akkus am Eingang des Bec entfernt werden und nneu eingesteckt dann läuft die Geschichte wieder. Ein anderes mal schaltet die Anlage nach gestoppten 8 Min. aus.

Also so wird das nichts. So ist ein Betrieb unmöglich. Hat jemand ähnliche Erfahrungen???

Schöne Grüsse
René

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

CB 200 über ein MAX BEC 2D Plus EX versorgen 15 Jul 2015 10:10 #5

  • SteffMT
  • SteffMTs Avatar
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 366
  • Dank erhalten: 88
Ich möchte das hier mal hoch holen da für mein neuens Projekt die gleiche Konstellation gedacht ist.
Auch wenn ich ich jetzt nicht viel über dieses Problem lese trotzdem die Frage ob es jetzt behoben ist da ich ungern das Problem im Flug erleben möchte.

Außerdem die Frage, kann man das BEC direkt an die MPX Anschlüssen anstecken oder gibt es da probleme mit der Weiche?

Grüße
Stefan

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

CB 200 über ein MAX BEC 2D Plus EX versorgen 15 Jul 2015 10:27 #6

  • Harzi
  • Harzis Avatar Autor
  • Offline
  • Gold Boarder
  • Gold Boarder
  • Beiträge: 242
  • Dank erhalten: 16
Saluti Stefan

Das Problem ist behoben. Ich hatte am RC Switch die Kabel falsch angeschlossen. Nach der Korrektur läuft alles gut.
Zudem sehr praktisch da ich in den Schlepppausen die Steuerung vom Sender aus, Aus - resp. wieder einschalten kann.

Aber ich habe das Bec auf anraten von Leuten hier wieder ausgebaut. Zwei Weichen und zwei Schalter ( 1x im Bec und 1x in der CB 200) machen keinen Sinn. Ich verwende nun zwei Schiebeschalter von Deutsch mit nachgeschalteter Doppeldiode und Kondensor. (Spannungsreduktion).

Akkus 2s Life A123 2500mAh.

Schöne Grüsse
René
