Jeti Box Frage/Reparatur/Elektronik
- Benutzername
- Offline Autor
- Elite Mitglied
- Beiträge: 271
- Dank erhalten: 103
Hallo zusammen,
ich habe eine Frage zur Jeti Box.
Habe mir beim Testen von alten Retro-Servos meine Box zerschossen.
Funktion noch gegeben, aber der Ausgang des Servotesters war tot.
Diagnose: Sicherung defekt. Habe erstmal als Provisorium eine 500mA
Feinsicherung eingeschleift, funktioniert tadellos.

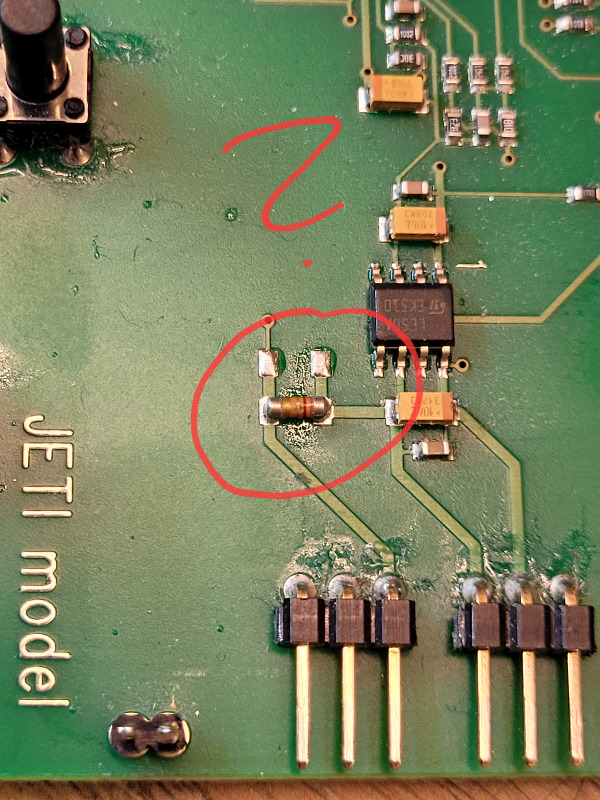

Jetzt die Frage an die Profis: Um was für eine Sicherung handelt es sich bei dem
gekennzeichneten Bauteil? Mir sagen Form und Farcode trotz elektronischen
Grundkenntnissen leider nichts...
Würde gerne wieder das original Bauteil einlöten.
VG
Ludger
ich habe eine Frage zur Jeti Box.
Habe mir beim Testen von alten Retro-Servos meine Box zerschossen.
Funktion noch gegeben, aber der Ausgang des Servotesters war tot.
Diagnose: Sicherung defekt. Habe erstmal als Provisorium eine 500mA
Feinsicherung eingeschleift, funktioniert tadellos.
Jetzt die Frage an die Profis: Um was für eine Sicherung handelt es sich bei dem
gekennzeichneten Bauteil? Mir sagen Form und Farcode trotz elektronischen
Grundkenntnissen leider nichts...
Würde gerne wieder das original Bauteil einlöten.
VG
Ludger
von Benutzername
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- RonnySmith
- Offline
- Junior Mitglied
- Beiträge: 28
- Dank erhalten: 15
Hallo Ludger.
Ich würde tippen, dass es sich bei dem Bauteil um einen Melf- / MiniMelf-Widerstand handelt, der hier eine Sicherungsfunktion übernimmt.
Bei den Farbringen kommen meine optischen Synapsen allerdings auch an ihre Grenzen.
Vielleicht findet sich ja jemand, der bei seiner funktionierenden Jetibox mal von außen ein Multimeter auf die beiden Steckerpins halten kann.
Gruß, Reiner.
Ich würde tippen, dass es sich bei dem Bauteil um einen Melf- / MiniMelf-Widerstand handelt, der hier eine Sicherungsfunktion übernimmt.
Bei den Farbringen kommen meine optischen Synapsen allerdings auch an ihre Grenzen.
Vielleicht findet sich ja jemand, der bei seiner funktionierenden Jetibox mal von außen ein Multimeter auf die beiden Steckerpins halten kann.
Gruß, Reiner.
von RonnySmith
Folgende Benutzer bedankten sich: Benutzername
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- IG-Modellbau
- Offline
- Moderator
- Beiträge: 3417
- Dank erhalten: 2453
Servus Ludger,
servus Reiner,
ich habe 0,5Ohm gemessen.
Ingmar
servus Reiner,
ich habe 0,5Ohm gemessen.
Ingmar
von IG-Modellbau
Folgende Benutzer bedankten sich: Benutzername
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- Benutzername
- Offline Autor
- Elite Mitglied
- Beiträge: 271
- Dank erhalten: 103
Hallo Reiner,
Hallo Ingmar,
Vielen Dank für eure Mühe!
Das bringt mich schon weiter.
Melf Widerstand ist auf jeden Fall richtig, beim Farbcode tut sich mein müdes Augenlicht auch schwer:
Entweder orange rot gold > 3,2 Ohm oder braun rot gold > 1,2 Ohm
Die 1,2 Ohm würden ja als Sicherungsfunktion perfekt passen.
@ Ingmar: Du hast sicherlich im eingebauten Zustand gemessen? Das heisst es könnte
bei den 0,5 Ohm theoretisch noch irgendwas paralell mitgemessen worden sein?
Viele Grüße und Danke!
Ludger
Hallo Ingmar,
Vielen Dank für eure Mühe!
Das bringt mich schon weiter.
Melf Widerstand ist auf jeden Fall richtig, beim Farbcode tut sich mein müdes Augenlicht auch schwer:
Entweder orange rot gold > 3,2 Ohm oder braun rot gold > 1,2 Ohm
Die 1,2 Ohm würden ja als Sicherungsfunktion perfekt passen.
@ Ingmar: Du hast sicherlich im eingebauten Zustand gemessen? Das heisst es könnte
bei den 0,5 Ohm theoretisch noch irgendwas paralell mitgemessen worden sein?
Viele Grüße und Danke!
Ludger
von Benutzername
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- IG-Modellbau
- Offline
- Moderator
- Beiträge: 3417
- Dank erhalten: 2453
Hallo Ludger,
ja, an der Seite zwischen den beiden zugewandten Pins der Steckverbinder.
Der Messwiederstand der Messstrippen wurde kompensiert, für eine echte 4-Leitermessung war nicht genug Platz.
Ich habe aber bipolar gemessen, bei beiden Polaritäten kam das Gleiche heraus.
Mein Display wollte ich nicht auslöten.
Ingmar
ja, an der Seite zwischen den beiden zugewandten Pins der Steckverbinder.
Der Messwiederstand der Messstrippen wurde kompensiert, für eine echte 4-Leitermessung war nicht genug Platz.
Ich habe aber bipolar gemessen, bei beiden Polaritäten kam das Gleiche heraus.
Mein Display wollte ich nicht auslöten.
Ingmar
