kmpec antwortete auf Software zur Telemetriedaten analyse

Posted 18 Sep. 2012 09:31 #19
Hallo Alex,

ich habe mir das Programm grade mal installiert und getestet. Ich bin beeindruckt! Für eine 0.0.2 ist der Funktionsumfang imposant! Wenn das so weiter geht bin ich wirklich gespannt was du 1.0 numbern möchtest :D

Weiter so!

David
von kmpec

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Actros2644
  • Actros2644's Avatar Offline
  • Junior Mitglied
  • Junior Mitglied
  • Beiträge: 37
  • Dank erhalten: 1

Actros2644 antwortete auf Software zur Telemetriedaten analyse

Posted 18 Sep. 2012 20:49 #20
Ich hhab zwar ein paar Log's, allerdings nur mit Empfänger. Kann man da jetzt auch Daten sehen, wie z.B. Empfängerspannung, Signalstärke etc.?

Grüße
Michael
Viele Grüße
Michael
von Actros2644

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • kmpec
  • kmpec's Avatar Offline
  • Premium Mitglied
  • Premium Mitglied
  • Beiträge: 129
  • Dank erhalten: 19

kmpec antwortete auf Software zur Telemetriedaten analyse

Posted 19 Sep. 2012 07:36 #21
Die DC-16 loggt leider nur die Empfängerspannung mit - sofern du das eingeschaltet hast. Die Signalstärke leider nicht!

Gruß

David
von kmpec

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • schiwo1
  • schiwo1's Avatar Offline
  • Platinum Mitglied
  • Platinum Mitglied
  • Beiträge: 490
  • Dank erhalten: 154

schiwo1 antwortete auf Software zur Telemetriedaten analyse

Posted 19 Sep. 2012 09:50 #22

Tuxx wrote:

Und ich meine ich waere auch hoeher als 100m gewesen.

Im FlightMonitor sind es auch nicht viel mehr als 100m, da musst Du nochmal dein Auge eichen ;)

Auf dem Screenshot ist die Höhe vom GPS-Sensor dargestellt. Die bekomme ich im FlightMonitor überhaupt nicht angezeigt ?!
Generell sind in deinem Log vom GPS-Logger wesentlich weniger Werte als vom UniLog 2.
Außerdem gibt es doppelt so viele GPS Breitenkoordinaten wie Längenkoordinaten (Daher evtl. der eckige Flightpath). Ich vermute das die enorme Anzahl von Messdaten evtl. nicht mehr alle durch den Rückkanal passen.

Vielleicht kannst Du bei Gelegenheit mal ein Flug nur mit den GPS-Logger machen.
Oder kann man evtl. bestimmte Messwerte in den Sensoren deaktivieren ?

Gruß
Alex

Hi Alex,
habe mir Deine Version 0.0.2 installiert - SUPER!!

Also, die Höhe stimmt - der Log war von einem Photoflug an dem Tag, da bin ich nicht höher gegangen :)
Höhe vom GPS Sensor stimmt in etwa mit der Höhe des Unilogs überein. Warum das im FM nicht geht weiss ich nicht da der FM auf den mir zur Verfügung stehenden PCs ja leider nicht richtig zum laufen zu bekommen ist.

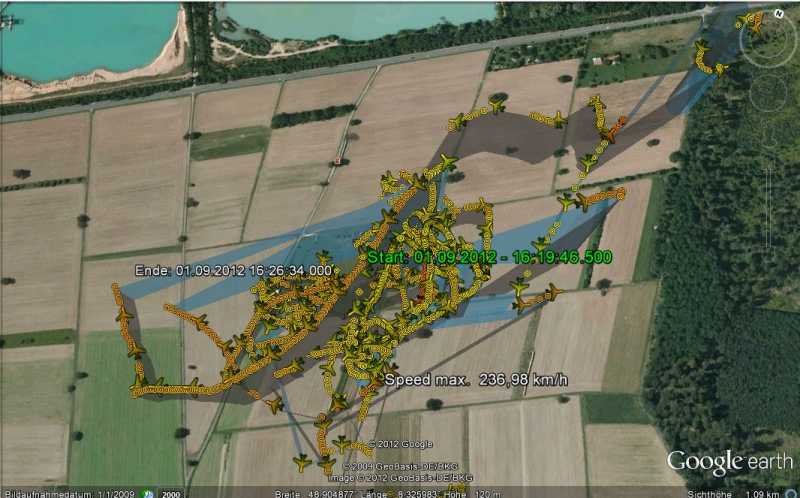

Das mit der Anzahl Daten wäre eine interessante Feststellung. Ich habe mal den Original Path von der SM-GPS SD Karte unten angehängt. Auch da sind jede Menge Schrott Werte drin, das liegt aber daran dass in einem so schnellen Modell der Satellitenfix ständig verloren geht.

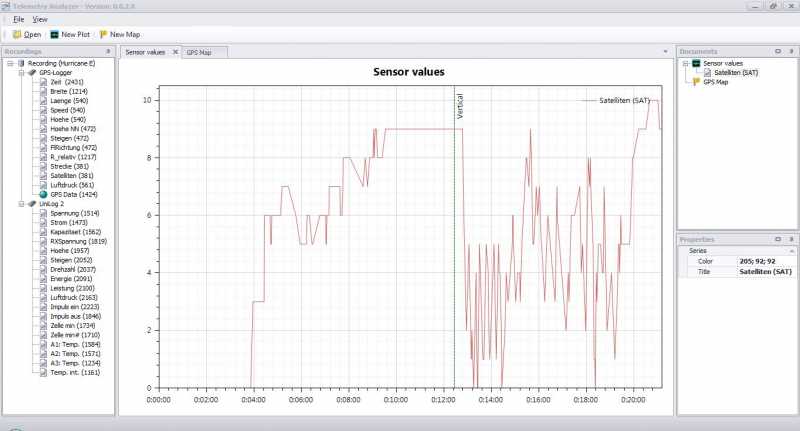

Die zweite Datei zeigt die Anzahl der empfangenen Satelliten während des Flugs. Man sieht deutlich wie stark die Schwankungen sind. Das belegt auch dass Speedmessungen über GPS in einem schnellen Modell einfach Quark sind. Dank Deiner Software konnte ich das zum ersten Mal sauber grafisch auswerten :)

Drei dringende Wünsche hätte ich:
1. Darstellung der Werte über unterschiedliche Achsen. Ausreichen würde eine Y Achse links und rechts, um zB die Spannung über den Strom darzustellen
2. Darstellung eines einstellbaren Bereichs auf der x-Achse
3. Abspeichern der Auswertung

Es soll ja kein 2. Logview werden, aber damit liessen sich 95% meiner Auswerte Anforderungen abdecken.
Und bau einen "Donate" Button ein. Ich wäre gerne bereit, das tolle Projekt finanziell zu unterstützen :)
Gruss
Stephan
Last Edit:19 Sep. 2012 10:37 von schiwo1

Anhänge:

Letzte Änderung: 19 Sep. 2012 10:37 von schiwo1.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Silie
  • Silie's Avatar Offline
  • Premium Mitglied
  • Premium Mitglied
  • Beiträge: 117
  • Dank erhalten: 116

Silie antwortete auf Software zur Telemetriedaten analyse

Posted 19 Sep. 2012 14:35 #23
Hallo!

Leider bringe ich den FM auch nicht zum Laufen. Dank dir sehe ich jetzt aber meine logs. DANKE!!!

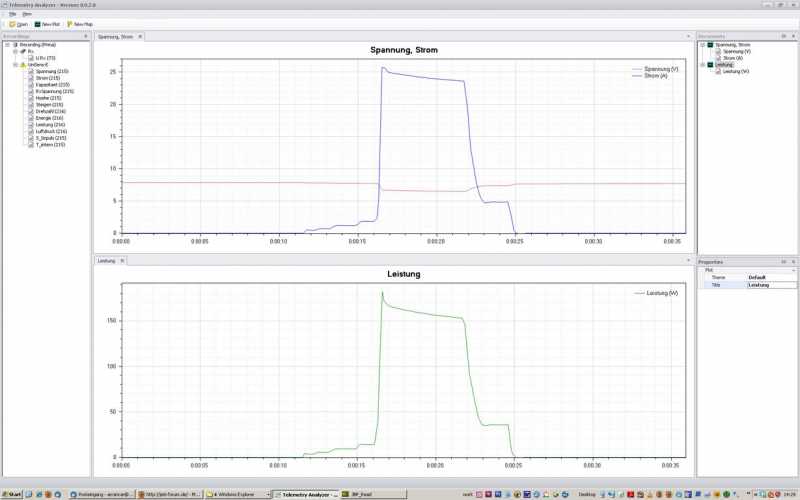

Hab heute einen kleinen Testlauf mit dem UniSens-E versucht. Funktioniert super!

Alex, vielen Dank für deinen Einsatz!

lg
Andreas
Geberbelegungspläne für die Jeti Sender & mehr: www.rc-soaring.blogspot.com
Last Edit:19 Sep. 2012 14:40 von Silie

Anhänge:

Letzte Änderung: 19 Sep. 2012 14:40 von Silie.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Tuxx
  • Tuxx's Avatar Offline Autor
  • Elite Mitglied
  • Elite Mitglied
  • Beiträge: 246
  • Dank erhalten: 159

Tuxx antwortete auf Software zur Telemetriedaten analyse

Posted 19 Sep. 2012 22:24 #24
Hi Stephan,

Drei dringende Wünsche hätte ich:
1. Darstellung der Werte über unterschiedliche Achsen. Ausreichen würde eine Y Achse links und rechts, um zB die Spannung über den Strom darzustellen
2. Darstellung eines einstellbaren Bereichs auf der x-Achse
3. Abspeichern der Auswertung


Das geht ja noch, ich hab selbst noch mehr wünsche B)
zu 1.) Das ist bereits fest geplant.
zu 2.) Da bin ich nicht ganz sicher was du meinst. Aber evtl. geht das bereits.
  • Wenn die Maus über einer Achse steht, kann man mit dem Scroll-Rad zoomen. Die Position der Maus ist dabei das Zentrum.
  • Wenn man eine Achse mit der rechten Maustaste anklickt, kann man die Achse verschieben.
  • Wenn man mit der mittleren Maustaste auf ein Achse klickt kann man einen Bereich markieren, der dann gezoomt wird.
Das geht auch alles direkt im Plot, dann wird es entsprechend auf beide Achsen angewendet.

zu 3.) Das wird kommen wenn das Datenmodell weitgehend fest steht.

Gruß
Alex
