Freie Display Gestaltung für alle Jeti-Sender mit Farbdisplay geeignet.

Klar, ich versuche mal hier alles zu beschreiben:

Die Ausgangslage:

• Sender ist eine DC-24. Ich habe einen Knüppel von RC-Technik mit 3-Stufenschalter und Kicktaster. Der Kicktaster ist an SE angeschlossen. Den original Schalter SE habe ich ausgebaut. Der stört mich direkt unter dem Display eh nur.
• Den Kicktaster verwende ich für die Steuerung des Motors im Segler: So lange der Taster gedrückt gehalten wird, ist der Motor auf Vollgas an, dabei habe ich typischerweise einen Anlauf zwischen 0,5-1 Sekunde programmiert.
• Bisher hatte ich in allen meinen Modellen einen Unisens-E für die Vermessung des Antriebs verbaut. Dieser kennt die Akkukapazität und gibt per Telemetrie die Restkapazität in % aus. Ich hatte mir dann eine Telemtrieansage programmiert, die beim Loslassen des Kicktasters eine Ansage dieses Wertes vom Unisens-E macht. So bekomme ich direkt nach jedem Steigflug bei "Motor aus" eine Info wie voll mein Akku noch ist.
• Es könnte alles so schön sein, aber jetzt habe ich ein Modell mit Telemetrieregler und ohne Unisens-E. Der Regler gibt mir nun aber keine Restkapazität in % mehr an, sondern nur die bisher verbrauchte in mAh. Meine geliebte Sprachausgabe funktioniert also nicht mehr

Die Idee:
Ich lösche die Sprachausgabe und lasse stattdessen die Ansage durch die Display App machen

Das Problem:
Wenn ich in der Display App als Schalter für die Ansage der Restkapazität in % den losgelassenen Kicktaster SE (Motor aus) einstelle, habe ich eine Ansage des Restakkus in Dauerschleife. So lange wie der Taster nicht gedrückt ist eben. Im Segelflug maximal nervig...

Die Lösung:

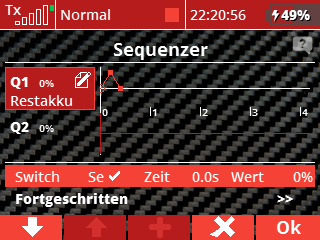

• Ich lege einen Sequenzer an. Dieser hat den Schalter SE als Switch und fährt in der Sequenz drei Punkte ab:
  1. 0,0 sec --> 0%
  2. 0,2 sec --> 100%
  3. 0,4 sec --> 0%

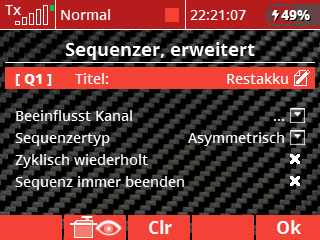

• In den fortgeschrittenen Einstellungen vergebe ich noch einen Namen und ganz wichtig: ich stelle den Sequenzer aus asymmetrisch ein.





  Was passiert nun? Ich halte SE gedrückt, der Motor läuft, der Segler macht seinen Steigflug. Ich lasse SE los, der Motor geht aus, der Steigflug ist beendet. 0,2 Sekunden nach Loslassen von SE springt der Sequenzer auf 100%, nach weiteren 0,2 sec springt er wieder auf 0%.

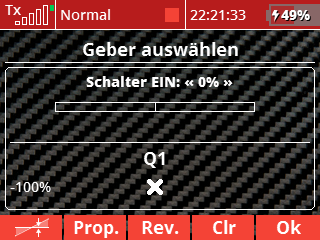

• In der Display App stelle ich nun eben diesen Sequenzer als Schalter für die Akkuansage ein. Somit wird die Ansage immer nach Abschalten des Motors ausgegeben, aber auch nur genau einmal.






Das Ergebnis:
Meine gewohnte Sprachausgabe funktioniert jetzt dank Display App universell, auch wenn die Telemetrie statt der Restkapazität in % die verbrauchte Kapazität in mAh ausgibt. (Außerdem könnte ich theoretisch munter Akkus verschiedener Kapazität durchwechseln. Bei der alten Lösung über die Jeti-Telemetrieansage müsste ich bei jedem Akkuwechsel den Unisens-E neu programmieren und dort die aktualisierte Kapazität hinterlegen.)

--> Alles prima, ich bin happy

Ich hoffe das ist so verständlich und vielleicht ja sogar für den ein oder anderen hilfreich

VG
Holger

Irgendwie kommt mir das mit den Carbon bekannt vor

Ps. Vielen lieben Dank für die ausführliche Erklärung, darf ich eventuell dies genauso in einer Anleitung übernehmen?

Mfg
Thorn

Sieht halt einfach schick aus Erstaunlich, dass Jeti ab Werk noch keine Hintergründe auf den Sender packt...

Aber klar, gerne weiterverwenden, anpassen und so weiter. Gar kein Problem

VG
Holger

Hallo Thorn,
ich hatte die Tage mich mit der Display App beschäftigt, sie aber bei mir auf der DC-16II nicht zum laufen gebracht. Ich hatte alles nach Anleitung auf den Sender kopiert, was muss ich tun, dass diese dann auch auf dem Display angezeigt wird?
Ich verstehe die Display App auch als Erleichterung, muss ich jetzt z.B. diverse Alarme nicht mehr in der Alarm Sektion des Senders einstellen sondern nur noch in der App?
(Sorry für die blöde Fragen, bin Jeti Neuling

Danke Dir
Kai

Blöde Fragen gibt es bei mir nicht helfe gerne,

Wie weit bist du gekommen kannst du eventuell Bilder zeigen?

Mfg Thorn

Hallo Thorn und einen schönen guten Morgen,

als erstes mal einen riesigen Dank für die Display App. Da hast Du echt mega Arbeit geleistet. Für mich ist sie der Haupt-Grund, warum ich jetzt meine DC 16 verkaufe und mir die DC 24 bestelle. Eine Frage habe ich dazu aber noch. Ich fliege leidenschaftlich Großsegler und habe da einen ausgestattet mit einer CB200, dem Ws- Technik Vario, GPS Sensor von Powerbox und einen Regler Master mezon, sowie 2 RSat. Zusätzlich lasse ich mir auch die Stoppuhren, Sendersignale usw. vom Sender anzeigen. Ist dies auch als Sensor einzubinden oder können die Systemanzeigen des Senders (Trimm Anzeige usw.) unabhängig davon welcher Snsor ausgewählt ist dargestellt werden. Mann kann ja so wie ich das verstanden habe nur 3 Sensoren zuordnen. Bin noch am genauen Verstehen lernen darum meine Frage. Oder kann Mann auch bei den Modellen sich frei entscheiden ob ich bei dem einen die Display App nutze und beim anderen die Standard Anzeige von Jeti. Bin vielleicht ein Sonderfall mit so vielen Daten, aber hab mir gedacht ich frage mal einfach nach. Vielen Dank Thorn.

Lg Bernhard
