Hallo liebe Forengemeinde!

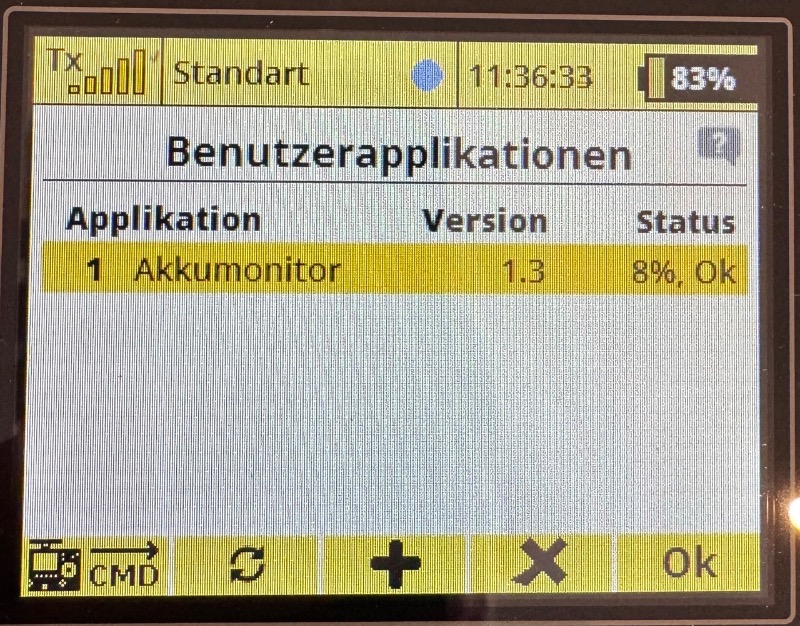

Ich habe eine DC-24 und das LUA-Script "Akkumonitor" von JETImodel heruntergeladen und installiert.
Als Sensoren habe ich:
- MUI-200
- MULI 6S MODULE EX (JEX-MULI6S-M) <- bei 6S nur 1 Stück, später einmal geplant ein 2. für bis zu 12S

Alle Komponenten sind auf neuesten Softwarestand gebracht (Stand 10.10.2024), auch der MULI 6S auf 1.05, sodass er (eigentlich) die AkkuMonitor Software unterstützt.
Zu Testzwecken habe ich einen 6S-5000mAh Akku angeschlossen welcher ca. 50% geladen ist.

Leider wird bei mir aber nur Nonsens angezeigt:

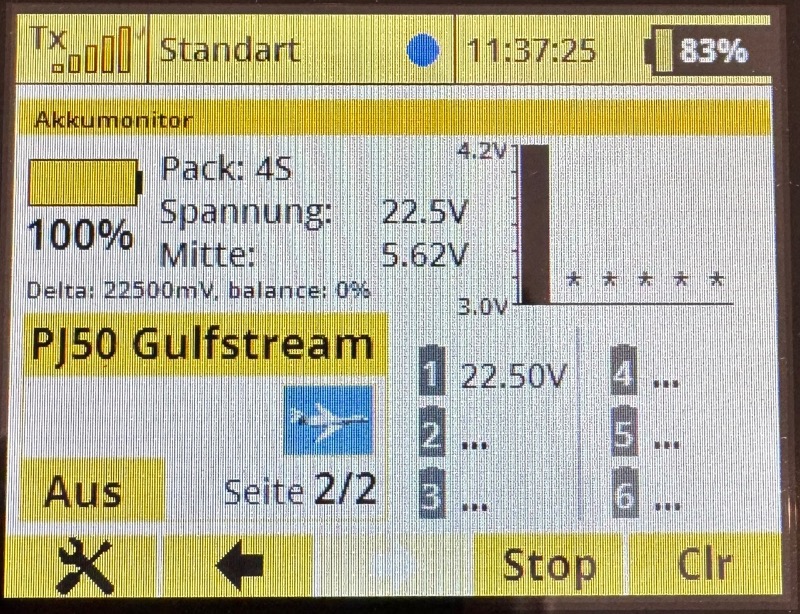

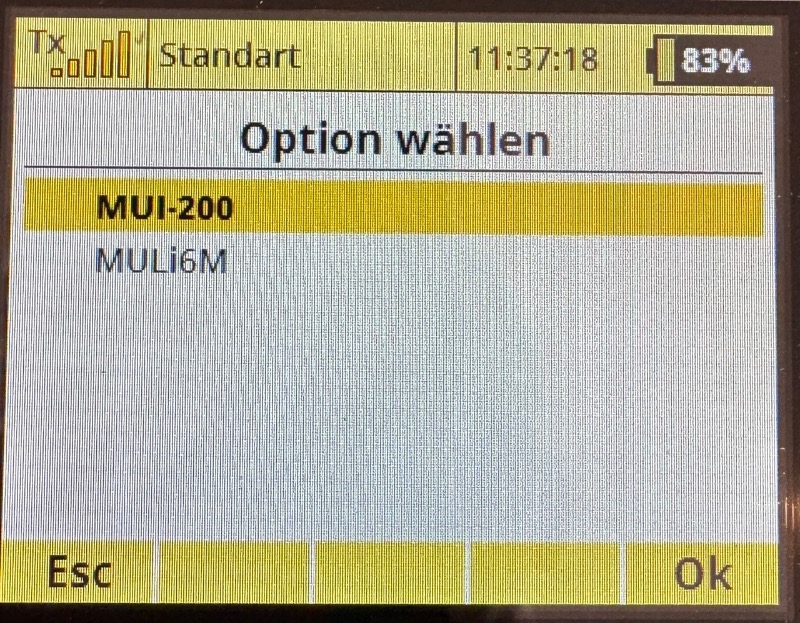

1) Wähle ich als Sensor den MUI-200, so zeigt er mir einen 4S-Akku und nur die Einzelzellspannung einer einzelnen Zelle.

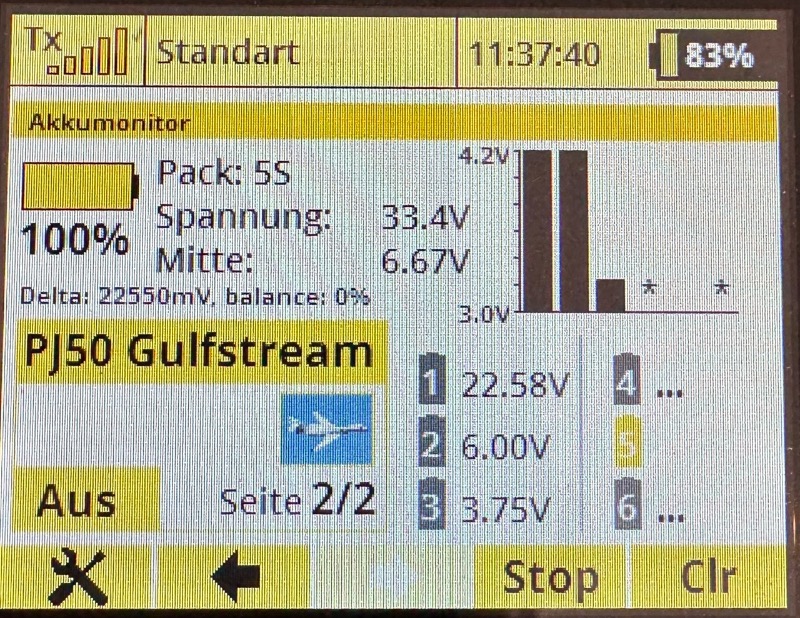

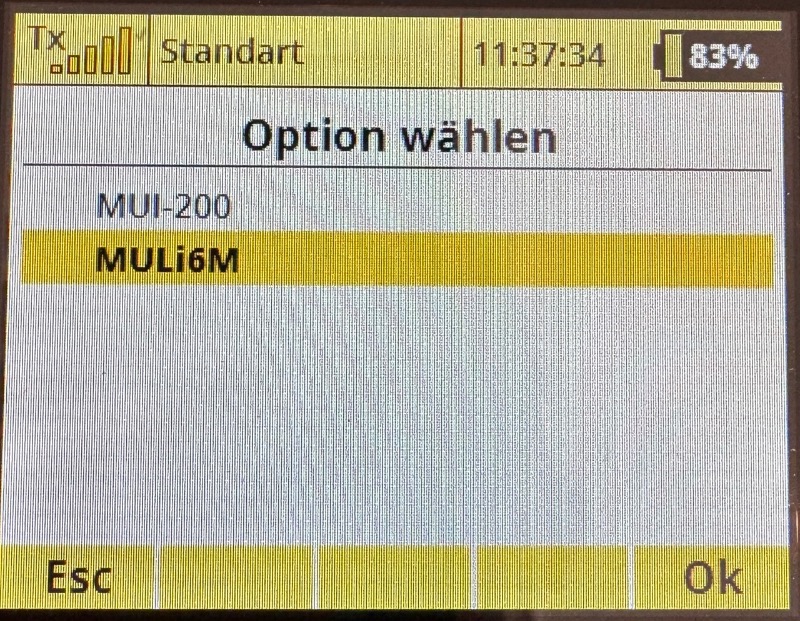

2) Wähle ich als Sensor den MULI6S-Module-Ex aus, so zeigt er mir einen 5S-Akku und die Einzelzellspannung von 3 Zellen an.
3) Es wird immer 100% angezeigt obwohl der Akku halb leer ist.

















Leider finde ich nicht wirklich eine Beschreibung oder erweiterte Einstellmöglichkeiten zu dieser "originalen" LUA-App, weder auf YouTube, noch bei Google. Das einzige das ich gefunden habe ist der Link auf GitHub github.com/JETImodel/Lua-Apps/tree/master/Battery%20Monitor wobei hier auch nichts beschrieben steht.

Ich wäre euch für Hilfe diesbezüglich sehr dankbar, denn eigentlich wäre das ja ein perfekter Ersatz für mein bisher verwendetes externes IISI-System (www.iisi-rc.com/IISI-RC/Home.html).

Hallo Alex,
mach doch bitte mal eine Skizze, wie das momentan alles verdrahtet ist. (Akku, Sensor, RX...)
Irgendwas stimmt da nicht, die einzelnen Zellen-Spannungen stimmen ja nicht, dann kann die App da auch nichts vernünftiges anzeigen.

Ingmar

Hallo Alex,

funktioniert doch alles Bestens!!!

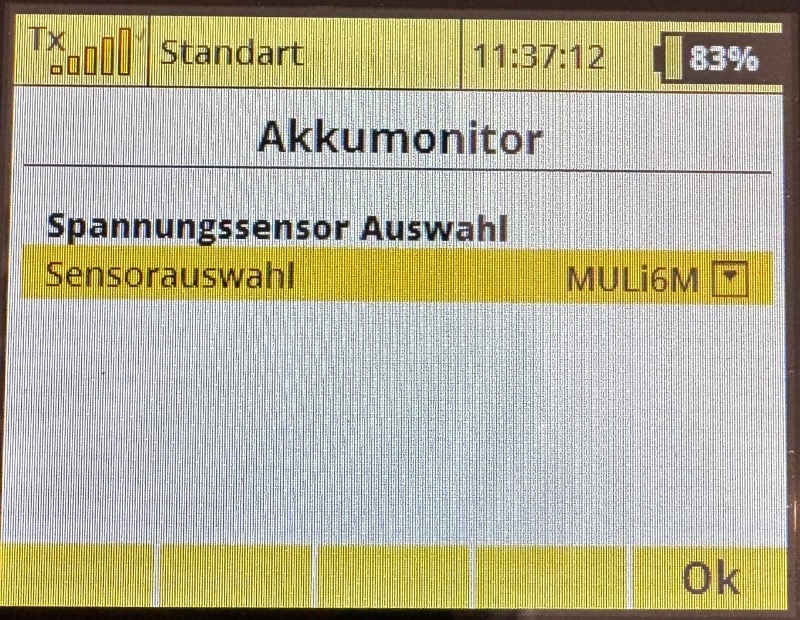

Du hast einen Muli6M bei deinen Sensoren und die Werte sind:

1 gesamte Spann
2 Zellenzahl
3 niedrig.Spann.
4 grosste Diff.
5 schwächste Z.

Nachdem die App für den Muli6S geschrieben wurde, erwartet sich die App in den ersten 6 Telemetriewerten die einzelnen Spannungen der ersten 6 Zellen...

Deshalb zeigt die APP in Zelle...
1 -> die gesamte Spannung mit 22.58 Volt an
2-> Anzahl der Zellen = 6
3-> Spannung der niedrigsten Zelle = 3.75V
4-> drei Punkte, weil die Berechnung durch die Fehlerhaften Werte ins Leere läuft
5-> Sollte die niedrigste Zelle sein, die blinkt wahrscheinlich und zeigt 1 an weil ebenfalls Fehlberechnung

Oben wird der Akkupack mit 5 Zellen angegeben weil es 5 Telemetriewerte bekommt und nicht mehr...

Hihihi...

Kurz und einfach gesagt, geh in die Geräteübersicht und stelle bitte beim Muli6M von Statistik auf "6Zellen" um! Geh danach in "Sensoren/Aufzeichnung" rein und kontrolliere ob jetzt die 6 Zellen angezeigt werde, wenn nicht mit "Auto" neu einlesen.

LG Günter

Look at this. Same problem and a solution.

jetiforum.de/index.php/16-mui-mu3-ex/103...m-und-muli6s?start=0

Greetings,
Nico

Günter07 schrieb:

Hallo Alex,

funktioniert doch alles Bestens!!!

Du hast einen Muli6M bei deinen Sensoren und die Werte sind:

1 gesamte Spann
2 Zellenzahl
3 niedrig.Spann.
4 grosste Diff.
5 schwächste Z.

Nachdem die App für den Muli6S geschrieben wurde, erwartet sich die App in den ersten 6 Telemetriewerten die einzelnen Spannungen der ersten 6 Zellen...

Deshalb zeigt die APP in Zelle...
1 -> die gesamte Spannung mit 22.58 Volt an
2-> Anzahl der Zellen = 6
3-> Spannung der niedrigsten Zelle = 3.75V
4-> drei Punkte, weil die Berechnung durch die Fehlerhaften Werte ins Leere läuft
5-> Sollte die niedrigste Zelle sein, die blinkt wahrscheinlich und zeigt 1 an weil ebenfalls Fehlberechnung

Oben wird der Akkupack mit 5 Zellen angegeben weil es 5 Telemetriewerte bekommt und nicht mehr...

Hihihi...

Kurz und einfach gesagt, geh in die Geräteübersicht und stelle bitte beim Muli6M von Statistik auf "6Zellen" um! Geh danach in "Sensoren/Aufzeichnung" rein und kontrolliere ob jetzt die 6 Zellen angezeigt werde, wenn nicht mit "Auto" neu einlesen.

LG Günter

Danke für deine Antwort Günter!

Du hast vollkommen recht, so habe ich das noch gar nicht gesehen. Unfassbar.

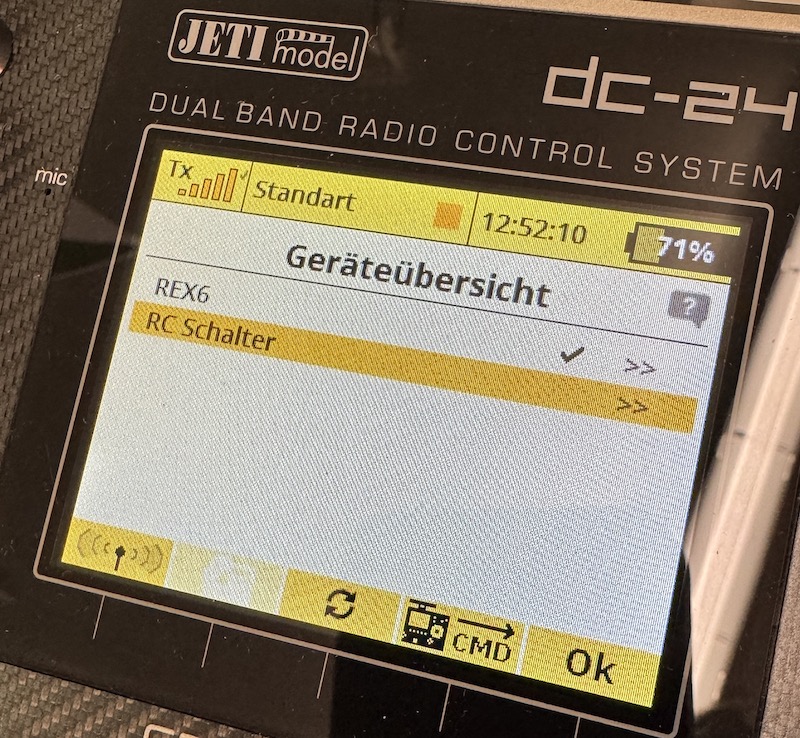

Ich habe gemacht was du gesagt hast, jedoch sehe ich in der Geräteübersicht den MUI und MULI gar nicht:


Auch wird, wenn ich einen Akku anschliesse der nur 3,77V pro Zelle hat, immer 100% in der Akkukapazitätsanzeige angezeigt.

Für mich stellt sich jetzt generell die Frage Günter: Soll ich die Einstellung am Muli nicht einfach so lassen und/aber, sofern das halt geht, Alarme setzen die akustisch warnen wenn eine Zelle unter einen gewissen Wert sinkt, Quelle der MULI UND über den MUI die Ampere abfragen, sprich eine Sprachnachricht ausgeben wenn der Akku unter 40% und 30% der Gesamtkapazität hat. Aber ob das alles überhaupt möglich ist?

Kurze Ergänzung falls noch jemand dasselbe Problem hat wie ich:

In der Geräteübersicht wird der MUI und MULI NUR angezeigt wenn man diese NICHT am Expander anschliesst! Als ich den Expander entfernt und den MULI fix angeschlossen habe wurde er sichtbar und ich konnte von Status auf die 6-Zellen-Anzeige umstellen.
