THEMA:

Central Box 220 + Assist + Rsat2 + RCSW 02 Mai 2021 14:17 #13

  • IG-Modellbau
  • IG-Modellbaus Avatar
  • Offline
  • Moderator
  • Moderator
  • Beiträge: 3138
  • Dank erhalten: 2244
Hallo Christian,
beides funktioniert, kannst auch beide RX über ExBus mit den beiden Anschlüssen der CB verbinden.
War nur etwas verwirrt, weil Du beim Wechsel von RSat2 zu einem REX ja eigentlich nichts anders machen musst.
Dachte Du wolltest jetzt auf Master-Slave ändern...
Sorry.

Ingmar
Folgende Benutzer bedankten sich: stipsi, Expertist

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Central Box 220 + Assist + Rsat2 + RCSW 02 Mai 2021 18:23 #14

  • sunbeam
  • sunbeams Avatar
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 2559
  • Dank erhalten: 766
Hallo Christian,

wenn du den Assist an Rx1 der CB anschließt und den Satellit wie von Ingmar beschreiben an den Assist anschließt, hättest du bei einer Empfangsstörung am Assist immer noch ein gekreiseltes Signal: Der Satellit empfängt die Daten, leitet sie an den Assist weiter, der sie kreiselt und damit stabilisiert an die CB gibt.

Schließt du den Assist an Rx1 der CB an und den Satellit an Rx2, hättest du bei dem oben beschriebenen Empfangsausfall keine stabilisierten Signale, weil die ja jetzt vom Satellit direkt in die CB gehen.

Auf "Nummer sicher" würdest du also mit einer Kombination beider Varianten bzw. dem Einsatz eines 900er Empfängers zusätzlich zu den beiden 2,4ern gehen.

Gruß, Kai
Folgende Benutzer bedankten sich: stipsi

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Central Box 220 + Assist + Rsat2 + RCSW 02 Mai 2021 19:45 #15

  • peter modelcity
  • peter modelcitys Avatar
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 3219
  • Dank erhalten: 1181
der Rex hat doch, wenn ich Recht liege, zwei EX Bus Ausgänge.
Da kannst einen an den Assist als Backup anschliessen und den zweiten an Eingang 2 der Box.
Dann bist auch abgesichert wenn der Assist eine Defekt erleidet.

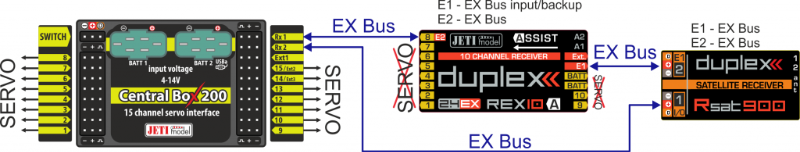

Im Bild ist ein 900, sollte so auch mit dem REX3 gehen

PS: Das Schaubild ist von Jeti-Model CZ. Beinhaltet aber einen gravierenden Fehler (trifft nur für die 900 Variante zu). Wer findet ihn?

LG Peter www.modelcity.eu
Grüsse aus Ironien, das liegt am sarkastischen Meer
Anhänge:
Folgende Benutzer bedankten sich: sunbeam, stipsi

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von peter modelcity.

Central Box 220 + Assist + Rsat2 + RCSW 03 Mai 2021 05:40 #16

  • sunbeam
  • sunbeams Avatar
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 2559
  • Dank erhalten: 766
Stimmt, gute Idee!

Meinst du die Pfeile mit bidirektionaler Kommunikation?

Gruß, Kai

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Central Box 220 + Assist + Rsat2 + RCSW 03 Mai 2021 06:17 #17

  • peter modelcity
  • peter modelcitys Avatar
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 3219
  • Dank erhalten: 1181

Meinst du die Pfeile mit bidirektionaler Kommunikation?

nein, die sind ok.
es ist ein Fehler, der den Flieger in den Dreck fallen lässt.
Was passiert wenn die Verbindung Box Rx1 und Assist E2 Gassi geht. (Kabelbruch, rausgerüttelter Stecker) ?
LG Peter www.modelcity.eu
Grüsse aus Ironien, das liegt am sarkastischen Meer

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Central Box 220 + Assist + Rsat2 + RCSW 03 Mai 2021 08:29 #18

  • bulli.uli
  • bulli.ulis Avatar
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 463
  • Dank erhalten: 182
Hallo zusammen,
Hallo Peter,
Du sprichst in Rätseln.
Ich würde sagen wenn die Verbindung CB RX1 zum Assist E2 flöten geht
Schaltet die CB auf RX2 um
Der Kanal der CB RX2 versorgt dann den RSat900 und der den Assist.
Oder sollte der Strom dann zu hoch sein für einen RX Ausgang der CB?
Falls dies der Fall sein sollte würde ich in der Verbindung Assist auf RSat900 den Plus trennen.

Viele liebe Grüße
und bleibt gesund
Uli
