THEMA:

Sorry für die wahrscheinlich dumme Frage , aber welche Konfig ist denn bei dieser Montage die richtige ?
Leider ist das Schaubild etwas verwirrend.

Gruß Ralf

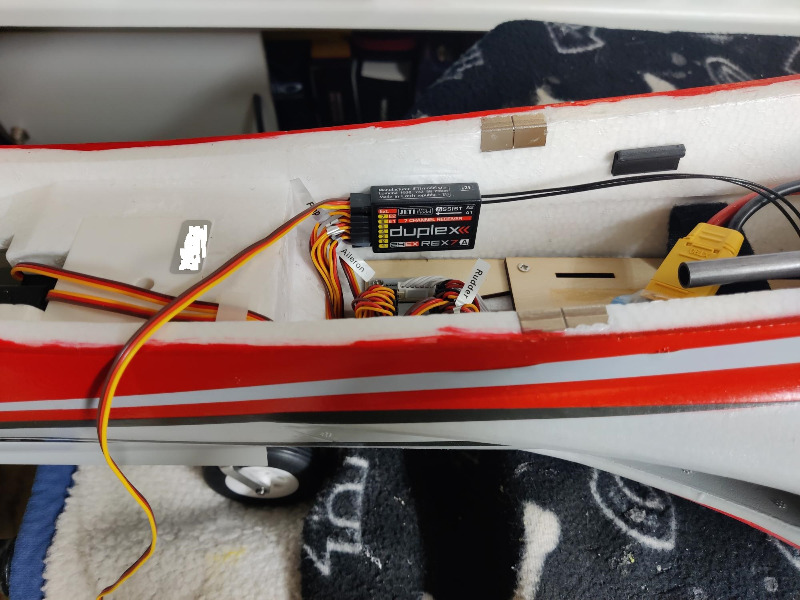

stehend links, Seite rückwärts

Hallo Ralf,
warum ist das Schaubild verwirrend?
Vergleiche doch den Assist Schriftzug mit Pfeil vom deiner Einbaulage mit den Bildern in den Schaubildern.
Bei deiner Einbaulage kann man das Assist doch lesen, oder.
In den Schaubildern "stehend auf rechter Seite" ist das Assist doch auf dem Kopf stehend, somit ist dies nicht deine Einbaulage.

Also für mich sind die Schaubilder eindeutig.

Viele Grüße
Uli

bulli.uli schrieb:

Hallo Ralf,
warum ist das Schaubild verwirrend?
Vergleiche doch den Assist Schriftzug mit Pfeil vom deiner Einbaulage mit den Bildern in den Schaubildern.
Bei deiner Einbaulage kann man das Assist doch lesen, oder.
In den Schaubildern "stehend auf rechter Seite" ist das Assist doch auf dem Kopf stehend, somit ist dies nicht deine Einbaulage.

Also für mich sind die Schaubilder eindeutig.

Viele Grüße
Uli

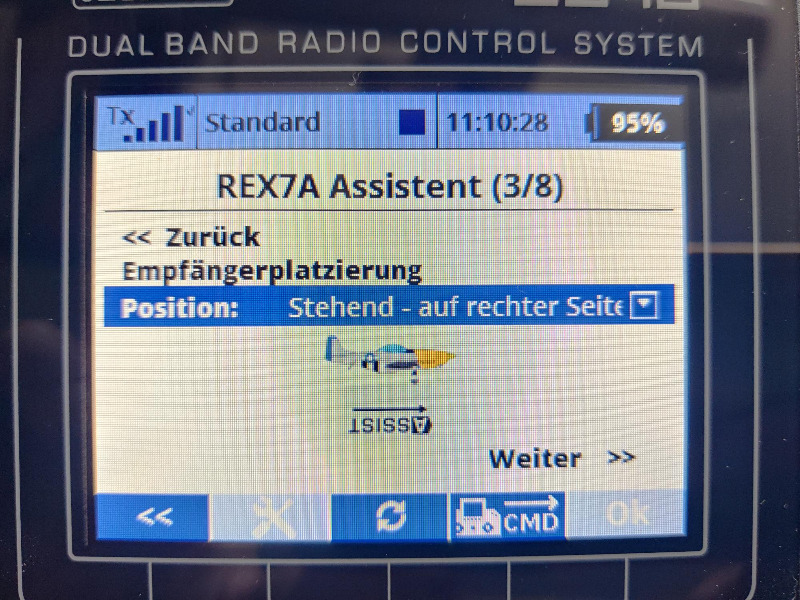

Der Text "stehend auf rechter Seite" passt meines Erachtens nicht mit dem Schaubild zusammen. Entweder ist der Text relevant oder der Schriftzug mit dem Pfeil. So passt beides nicht zusammen.



Gruß Ralf

Hallo Ralf,
jetzt weiß ich wo Du den Hänger hast.
Jeti Sprache ist dass der Empfänger stehend auf der "rechten Seite des Fliegers" ist, so wie bei Dir.
Man geht davon aus dass die Empfängerbeschriftung immer zu lesen ist.


Viele Grüße
Uli

Hallo,

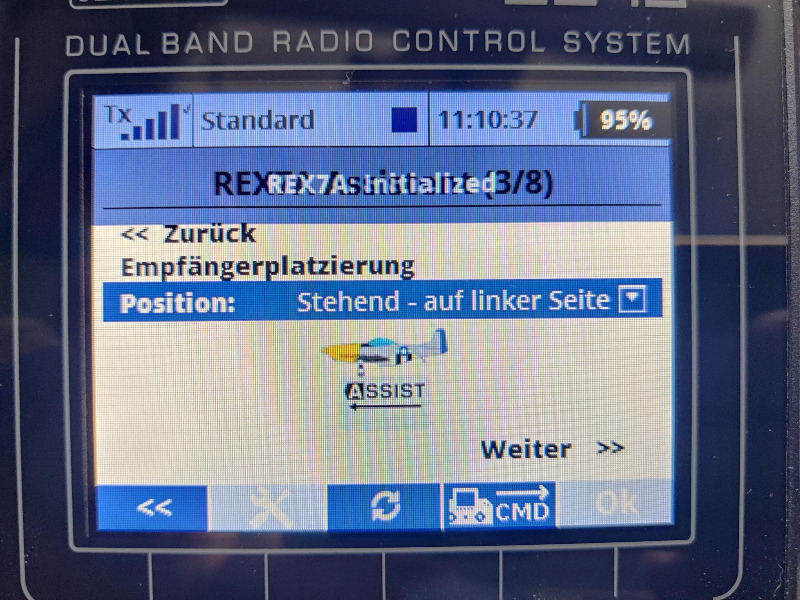

ich habe das "Stehend auf einer Seite" immer auf die Seite des Empfängers bezogen. Das passt auch, denn bei der hier passenden Einbaulage steht der Empfänger auf seiner linken Seite. Das im Sender angezeigte Bild ist die Blickrichtung, die man auf sein Flugzeug werfen muss. Dort muss man dann wie von Uli beschrieben auf den Empfänger gucken und ihn von der beschrifteten Seite sehen; der Pfeil muss dann natürlich zur Front des Flugzeugs zeigen. Insofern passt bei dir die rechte Seite nicht, weil dein Foto deinen Flieger von links zeigt, so wie auf dem Bild im Sender.

Du musst also quasi das Bild im Sender nachbauen: Schaue in der gleichen Blickrichtung auf dein Modell und lege den Empfänger so, dass du die Beschriftung so siehst, wie im Sender abgebildet.

Gruß, Kai
