THEMA: Strom für meinen REX12 Assist

Strom für meinen REX12 Assist 13 Mai 2018 19:31 #1

  • stroelin
  • stroelins Avatar Autor
  • Offline
  • Fresh Boarder
  • Fresh Boarder
  • Beiträge: 15
  • Dank erhalten: 1

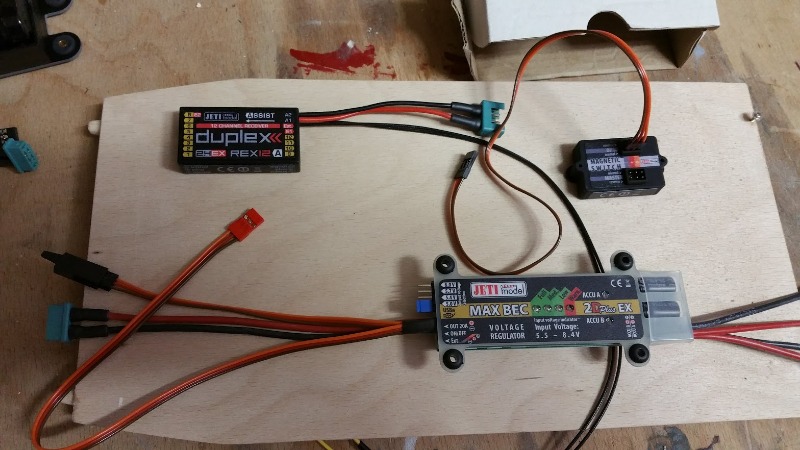

Hoffe ich darf die Frage hier absetzen. Baue gerade eine maxbec2dplus mit magnetic switch und rex12 assi ein. Jetzt hader ich ein bisschen mit den Kabel, was kommt wo hin.
Vielleicht hat einer mir nen Rat und kann meine Suche etwas erleichtern.

Es geht mir nur um die Kabel vom maxbec an den switch und an den Empfänger - welcher Eingang
Bleibt der schwarze Stecker (mit der Nase) frei?
Rot denk ich geht in den Schalter - welcher Steckplatz?
Patchkabel vom Schalter zusätzlich in den Assist? - wenn ja - welcher Steckplatz?

Wäre toll wenn einer mir hier Unterstützung bietet - bevor ichs falsch drin hab :( :(
Anhänge:

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Strom für meinen REX12 Assist 13 Mai 2018 19:46 #2

  • FuniCapi
  • FuniCapis Avatar
  • Offline
  • Gold Boarder
  • Gold Boarder
  • Beiträge: 310
  • Dank erhalten: 99
Steht doch alles drauf bzw. in der Anleitung??

Der rote Servostecker geht in die Ext-Buchse am Empfänger für Telemetrie.
In die schwarze Servobuchse kommt das Patchkabel vom externen Schalter.

Warum soll ein Patchkabel von Empfänger zum Schalter? Das macht keinen Sinn.

Der Magnetschalter sah früher anders aus. War der so dabei oder hast du den dazu gekauft?

Gruss Lukas

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von FuniCapi.

Strom für meinen REX12 Assist 13 Mai 2018 21:57 #3

  • stroelin
  • stroelins Avatar Autor
  • Offline
  • Fresh Boarder
  • Fresh Boarder
  • Beiträge: 15
  • Dank erhalten: 1
...wurde alles neu so geliefert von Hacker. Vielen Dank schon mal - hat mich weitergebracht.
