THEMA: Wie Antennen anordnen beim Jet aus Voll-CFK ?

Wie Antennen anordnen beim Jet aus Voll-CFK ? 27 Jul 2020 21:57 #1

  • TeeGee
  • TeeGees Avatar Autor
  • Offline
  • Senior Boarder
  • Senior Boarder
  • Beiträge: 73
  • Dank erhalten: 16
Moin zusammen.
Meine Frage bezieht sich auf einen Jet, wo der Rumpf komplett in CFK gefertigt ist. Selbst die Kabinenhaube ist aus CFK.
Die Antennen müssen nach außen geführt werden, soviel ist klar.
Vom Vorbesitzer sind im vorderen Bereich schon Antennenauslässe vorgesehen. DIese würde ich ganz gerne nutzen.
Als Empfänger möchte ich den 12er Assist verwenden. Die langen Antennen (400mm) wären da schon praktisch.
An dem Assist würde ich einen Rsat 2 zusätzlich anschließen wollen. Dort sind die Antennen kürzer (200mm).
Ich wäre umso entspannter, desto weniger die Empfangsteile hin- und herschalten müssten.
Wie würdet Ihr die Antennen anordnen?
Variante I wäre mir am liebsten, scheidet aber aufgrund der kurzen Antennen vom Rsat 2 leider aus.
Bleibt also Variante II oder III


Variante I:

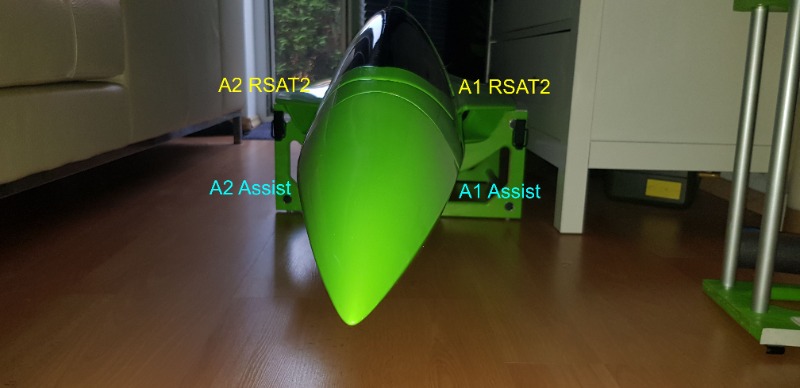

Variante II:

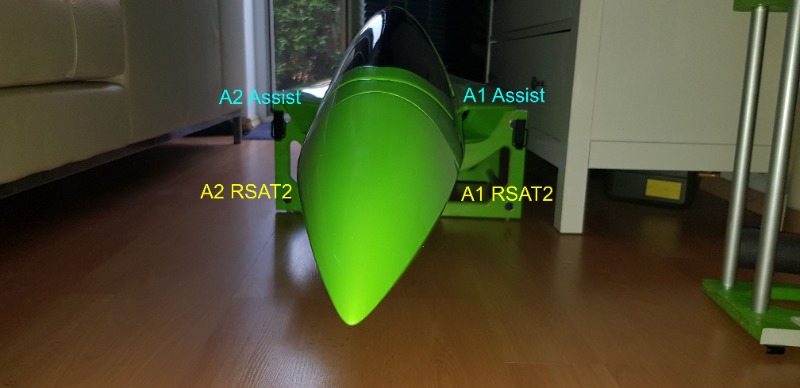

Variante III:
.



Oder hat noch bessere Vorschläge?

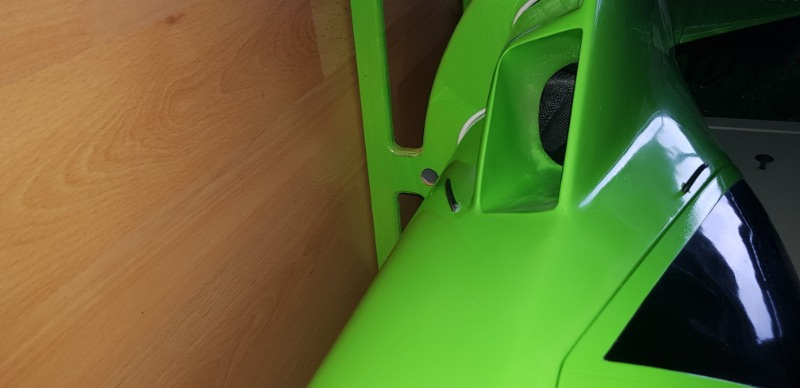

Bilder der Antennenauslässe:




Gruß
Thomas

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Wie Antennen anordnen beim Jet aus Voll-CFK ? 28 Jul 2020 01:57 #2

  • oesti
  • oestis Avatar
  • Abwesend
  • Gold Boarder
  • Gold Boarder
  • Beiträge: 302
  • Karma: 2
  • Dank erhalten: 142
Moin Thomas,

nimm doch statt des RSat 2, einen REX 3 A40, da sind die Antennen lang genug, für Deine bevorzugte Variante.

Gruß Oesti

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Wie Antennen anordnen beim Jet aus Voll-CFK ? 28 Jul 2020 08:04 #3

  • sunbeam
  • sunbeams Avatar
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 1870
  • Karma: 3
  • Dank erhalten: 450
Hallo,

vielleicht täuscht es auf dem Foto, aber ist die Durchführung lang genug, so dass wirklich der gesamte aktive Teil der Antenne plus 1-2mm der schwarzen Ummantelung nach Draußen geführt werden?

Als Alternative fällt mir noch ein, denn RSat zu Hacker zu schicken und Antennen in der gewünschten Länge anlöten zu lassen.

Gruß, Kai

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Wie Antennen anordnen beim Jet aus Voll-CFK ? 28 Jul 2020 08:12 #4

  • TeeGee
  • TeeGees Avatar Autor
  • Offline
  • Senior Boarder
  • Senior Boarder
  • Beiträge: 73
  • Dank erhalten: 16
Moin Kai,
gut erkannt.
Diese Durchführung kann ich gar nicht nutzen wegen der dicken Sperrtöpfe vom 12er Assist.
Ich werde mir neue drucken müssen.

Gruß Thomas
Folgende Benutzer bedankten sich: sunbeam

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Wie Antennen anordnen beim Jet aus Voll-CFK ? 28 Jul 2020 13:18 #5

  • sunbeam
  • sunbeams Avatar
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 1870
  • Karma: 3
  • Dank erhalten: 450
Moin Thomas,

ok :-) Die Sperrtöpfe habe ich teilweise mit Silikonschlauch gesichert; vielleicht lässt sich da eine Halterung drucken, in der die Töpfe von innen damit gesichert werden können?

Gruß, Kai
