Hallo in die Runde,
Ich habe folgendes Problem: ich muß einen REX7 aus den Gehäuse nehmen, sonst passt er nicht in den Schmalen Rumpf.
Kann ich die Servos direkt auf die Platine löten? Für Plus und Minus sind Anschlüsse vorhanden, für die Impulse bin ich nicht sicher ob das die 8 restlichen Anschlüsse sind. Es ist auch keine el. Verbindung zw. diesen Anschlüssen und den entsprechenden normalen Servoimpulsanschlüssen.
Kann mir da bitte jemand weiterhelfen!

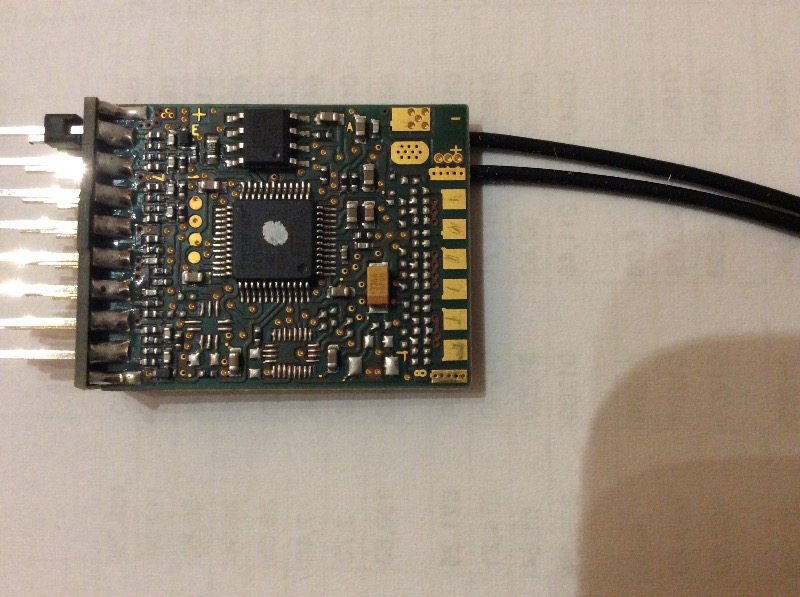

Im Bild sind oben die Plus- und Minusanschlüsse, darunter 8 Anschlüsse. Für Impuls?
Gruß Stefan

Hallo Stefan,

die freien Lötpads auf der rechten Seite des Empfängers kannst du nicht für Servos verwenden. Die sind für Kanal 8 - 12 wenn es ein Rex 12 wäre. Wenn du die Steckerleiste (Servosteckplätze) auf der linken Seite entfernst kannst du auf den dortigen Lötpads Servos anlöten.

Durch das Rumbasteln im Empfänger erlischt die Garantie und du gefährdest dich, dein Modell und die Menschen in deiner Flugumgebung. Von solchen eingriffen ist unbedingt abzuraten.

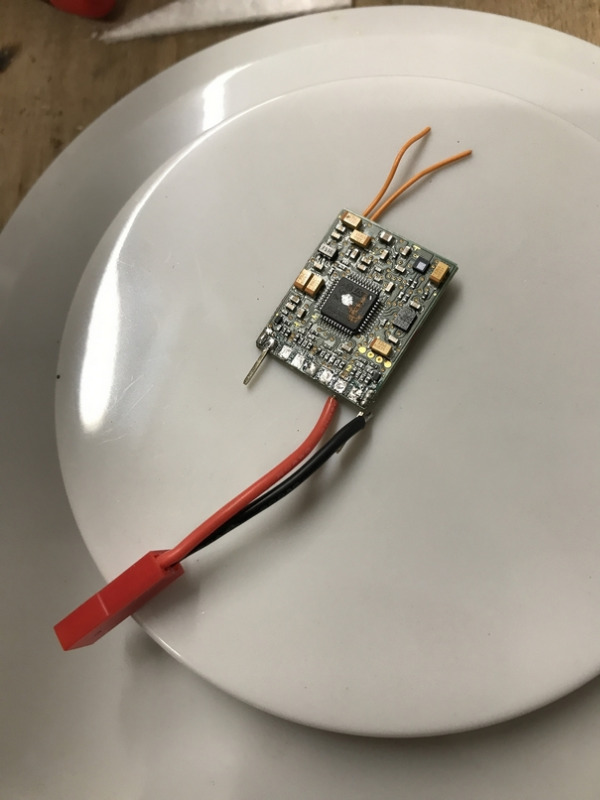

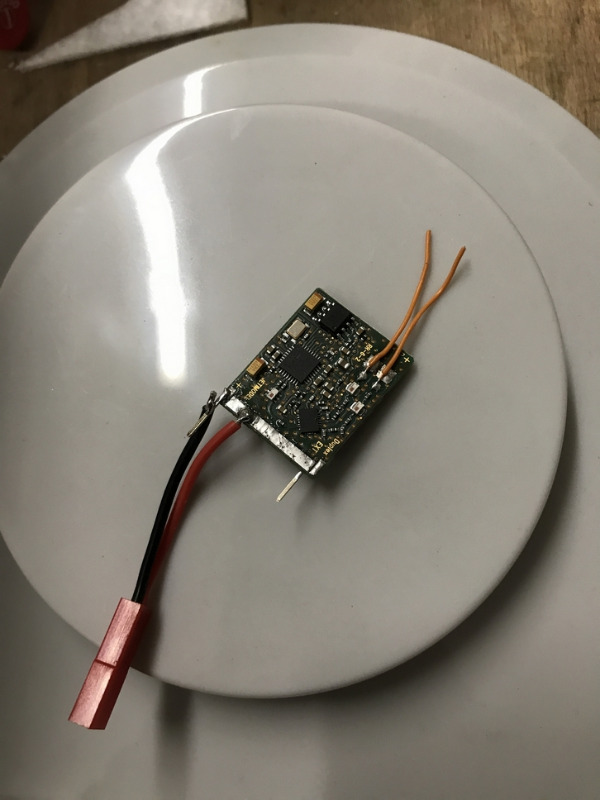

Die angehängten Bilder sind vom Rex6A. Das Prinzip ist aber das gleiche.

Gruß
Markus

Sind denn die Platinen dieselben , 7er oder 12er Empfänger?
