REX6 + Neue Firmware 1.01

Hallo Patrik,

Hast Du vielleicht einen Rex 10 oder 12 ob da auch nur 7 Kanäle übertragen werden?


Hallo Dirk,

Über computed kannst Du die Ausgangsperiode einstellen,z.b von 17 auf 20ms.Bei Einkabel Verbindung über Udi oder D-Bus muss für
Failsave auf computed stehen.Bei Ex-Bus Verbindung muss Failsave über das Flybarless eingestellt werden

Micha

MichaFranz wrote: Hallo Patrik,

Hast Du vielleicht einen Rex 10 oder 12 ob da auch nur 7 Kanäle übertragen werden?


Hallo Dirk,

Über computed kannst Du die Ausgangsperiode einstellen,z.b von 17 auf 20ms.Bei Einkabel Verbindung über Udi oder D-Bus muss für
Failsave auf computed stehen.Bei Ex-Bus Verbindung muss Failsave über das Flybarless eingestellt werden

Micha

Hallo Micha, hallo Dirk, hallo Patrick,

ich habe jetzt mal meinen REX10 mit "alter" FW 1.0 angesehen, denke aber nicht, dass mit FW 1.01e alles anders ist.

1. Im PPM/UDI Modus werden immer mindestens 8 Kanäle übertragen. Das wäre sogar der Fall, wenn man nur einen 3 Kanal Empfänger hätte, Hauptsache er kann PPM/UDI.
2. Die Einstellung der Impulsgeschwindigkeit erfolgt absolut unabhängig vom PPM/UDI Modus, egal ob "Direct" oder "Computed".
3. Die Failsave Einstellungen können auch völlig unabhängig vom PPM/UDI Modus erfolgen.
4. Die Einstellung des Failsave sollten im Flybarless (FBL) System erfolgen, wenn eins verwendet wird.
5. Der PPM/UDI Modus "Computed" ist am FBL System denkbar ungeeignet, da im echten Failsave Fall (Verbindungsabbruch) immer noch Signale (computed = berechnet) am FBL System anliegen. Das Teil merkt also nicht, dass es jetzt in den Failsave Mode gehen soll !!!
6. Es können zusätzlich einzelne Kanäle separat für den Failsave programmiert werden, wenn man das braucht. Ich programmiere gerne meinen Gaskanal Failsave separat auf 0%, weil ich den Regler immer direkt am Empfänger anstecke und nicht am FBL System, da ich den FBL System Failsave Ausgaben nicht ganz traue. Die Failsave Einstellungen der anderen Kanäle lasse ich unverändert. Hier wären ja die Einstellungen Hold, Aus und Prozentangabe möglich.

Zu den ganzen Fragen bezüglich "Computed" Modus, Failsave und Impulslängen an FBL Systemen kann man super viel im Foren-Bereich der EX Empfänger finden. Das müssen wir hier nicht klären.

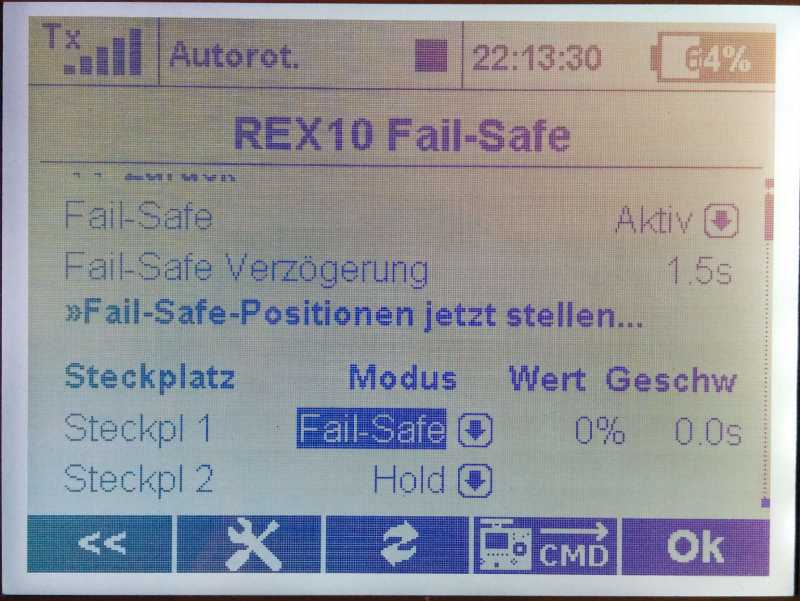

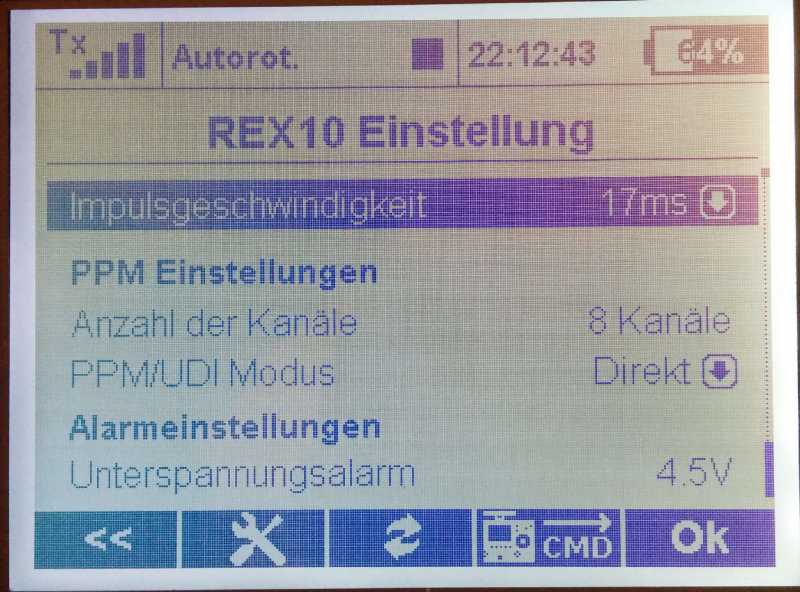

Im Anhang sind noch zwei "Beweis"-Fotos.

Viele Grüße
Mario

Hallo Mario,

Ich halte Deine äußerungen für wenig hilfreich.

Wir reden hier doch über Rex mit 1,01 Firmware und nicht über Rex mit 1,0,oder?
Die 1,01 ist unter anderem erstellt worden da wegen einer fehlender Pause im UDI V-Stabi und Co Probleme machten.Ich glaube auch nicht das Patrik sein Problem mit dem Rex 6 1,01 erfunden hat.
In der Releasenote zur 1,01 steht klar das die Ausgangsperiode nun zur Anpassung eingestellt werden kann.Hast Du ein Scope an Deinen Rex
1,0 angeschlossen und da festgestellt das es keinen einstellbaren Unterschied in der Output Periode eines Rex 6 1,01 gibt?Ein Bild vom Scope eines Rex 6 1,01 wäre ein "Beweis" Der Print des Jeti Sender Bildschirms und dann noch von 1,0 sagt doch gar nichts.

Bei Failsave würde ich Dir zustimmen wenn nicht die meisten Flycontroller unter PPM,UDI,D-Bus einen Wechsel in einem Failsave Kanal im Empfänger brauchen.Das hatten wir hier schon ausgiebig diskutiert und das deshalb auch ein Umlegen der Kanäle der Empfänger Ausgänge nicht möglich ist,da es nur über computed geht und damit auch die Kanäle im PPM,UDI,D-Bus verändert werden.

Micha

PS.Vielleicht schreibt ja ein Fachmann etwas zum Thema.

patrickL3 wrote: Hallo Leute,

ich hoffe, das ich nach einigen Tagen mit meiner DS16, auch was zu dem Thema beisteuern kann. Bei der Verwendung
des Rex6 in Kombination mit der V-Stabi Neo (Pro) muss folgendes eingestellt werden, um auch die Kanäle Aux2 und
Aux 3 (NEO) zu verwenden:

20ms + direkt!

Nur mit dieser Einstellung, lassen sich die restlichen Kanäle auch anderweitig verwenden. Wählt man folgende Einstellung:

20ms + computed

werden max. 7 Kanäle über UDI an die Neo übertragen und die freien Servoplätze können nicht anderweitig genutzt werden!

Jetzt fragen sich einige, was will der mit mehr als 7 Kanälen?

Kanal 1 Steckpl 1 = Roll
Kanal 2 Steckpl 2 = Nick
Kanal 3 Steckpl 3 = Heck
Kanal 4 Steckpl 4 = Pitch
Kanal 5 Steckpl 5 = Rettung
Kanal 6 Steckpl 6 = Bankumschaltung
Kanal 7 Steckpl 7 = Motor
Kanal 8 Steckpl 8 = Aux 2 (wird bei computed nicht übertragen)
Kanal 9 Steckpl 9 = Aux 3 (wird bei computed nicht übertragen)

Bei der Überprüfung, habe ich die Software von Mikado am Heli angeschlossen.

Über den Aux 2 oder 3, wollte ich ein Einziehfahrwerk ansteuern. Das ist aber nicht
möglich, da nur 7 Kanäle übertragen werden und auch die freien Steckplätze
, nicht für andere Funktionen zur Verfügung stehen.

Nach Rücksprache mit der Firma Hacker, kann keine Fehlprogrammierung an meinen
Empfänger festgestellt werden!

Bitte prüft das mal an Euren Anlagen (bei Nutzung der Neo)! Mein TDR II, der wohl
am Wochenende kommen soll, kann in der Einstellung "computed", nicht mit dem
Einziehfahrwerk betrieben werden.
Z.Z, teste ich "direkt"

Gruß

Patrick

Hallo Patrick,

hier ein paar kleine Erklärungsversuche von mir.
Es können locker auch 16 Kanäle per UDI übertragen werden, egal welche Mode gewählt wurde. Siehe Bild 01 und 02.
Ob das Neo mehr als 7 Kanäle kann, ist eine andere Frage. Unter Umständen erwartet es die weiteren Kanäle in einer anderen Reihenfolge, keine Ahnung (bei Mikado fragen).
Die Servoplätze können sehrwohl anders benutzt werden, denn man kann ja definieren auf welchem Empfängersteckplatz was rauskommt.
Siehe Bild 06
Es ist also ohne Probleme möglich, auch neben dem UDI Ausgang andere Empfängeranschlüsse zu nutzen.
Welcher Steckplatz des Empfängers welche Daten rausgibt, lässt sich auch im Empfänger konfigurieren.
Siehe Bild 07
Welcher Geber (Knüppel, Schalter, Drehgeber) Deines Senders welche Funktionen bedient lässt sich auch im Sender konfigurieren.
Siehe Bild 04
Auf welchem Kanal der Sender welche Funktion sendet lässt sich auch einfach einstellen.
Siehe Bild 05
Die Impulsgeschwindigkeit lässt sich auch unabhängig vom PPM/UDI Mode einstellen.
Siehe Bild 03

Wichtig ist die Reihenfolge:
1. Geber den Funktionen zuordnen (Sender)
2. Funktionen dem Kanal (Sender)
3. Steckplatz Datenart (Empfänger)
4. Welcher Kanal auf welchem Steckplatz (Empfänger)
5. Welcher Datenmodus, wie schnell und was bei Failsave (Empfänger)

Meine Bilder im Anhang:

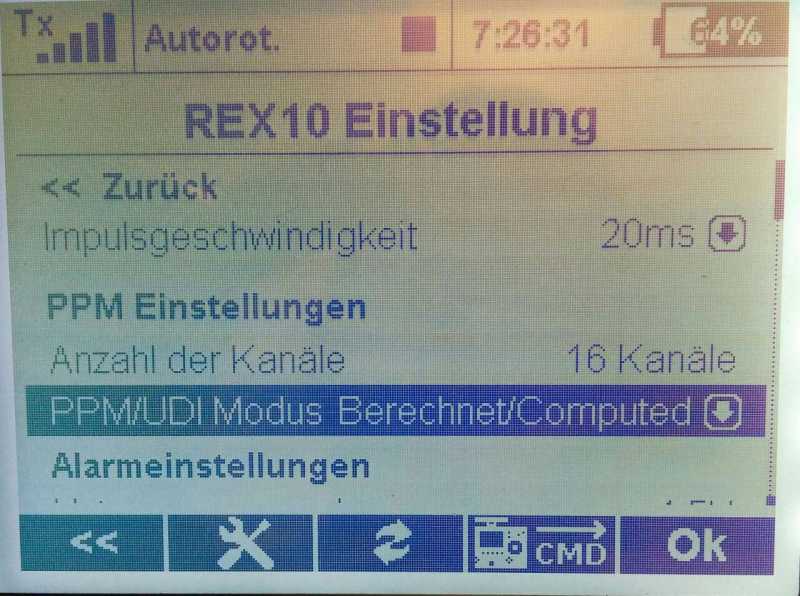

01 - Empfänger, 16 Kanäle, UDI computed, 20ms
02 - Empfänger, 16 Kanäle, UDI direct, 20ms

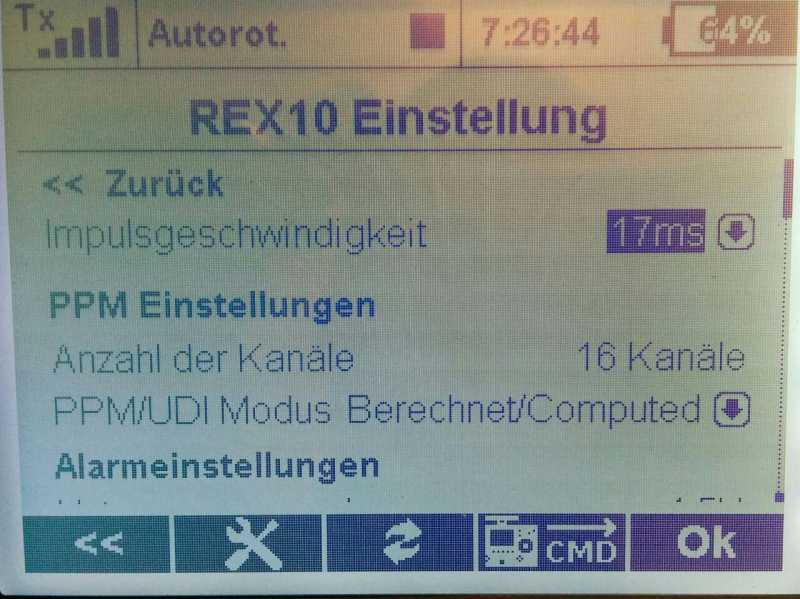

03 - Empfänger, 16 Kanäle, UDI computed, 17ms

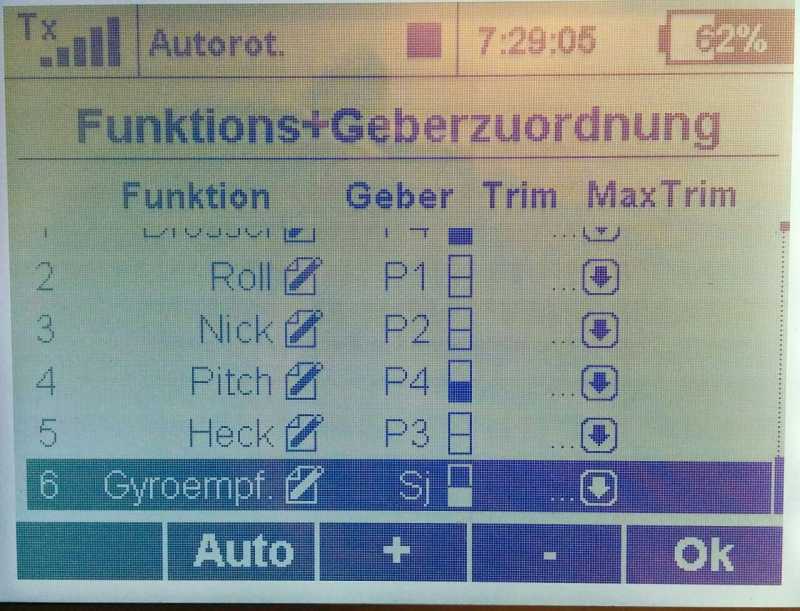

04 - Sender, Funktions-Geberzuordnung

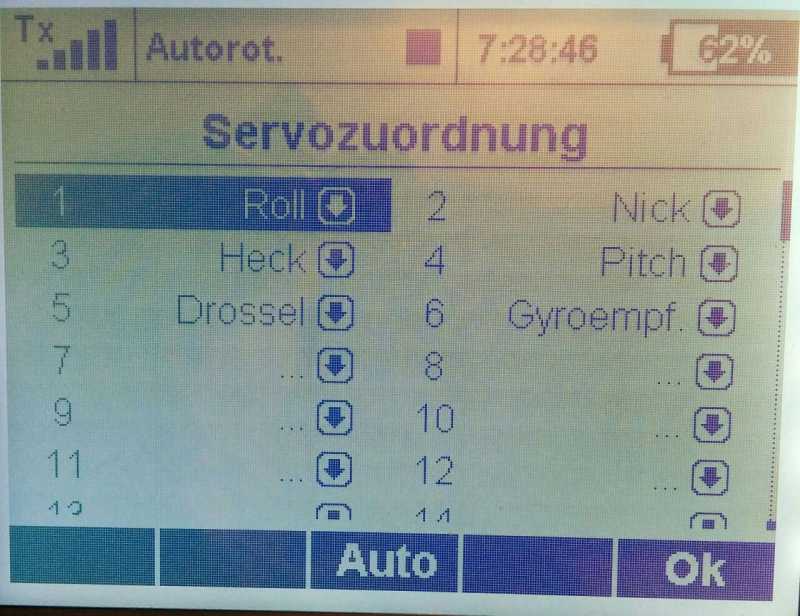

05 - Sender, Kanal-Funktionszuordnung

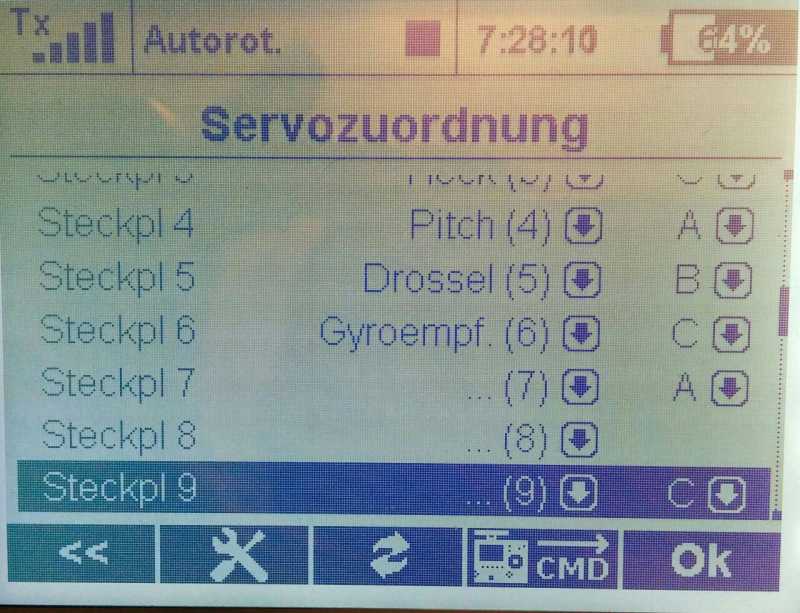

06 - Empfänger, Kanal-Steckplatzzuordnung

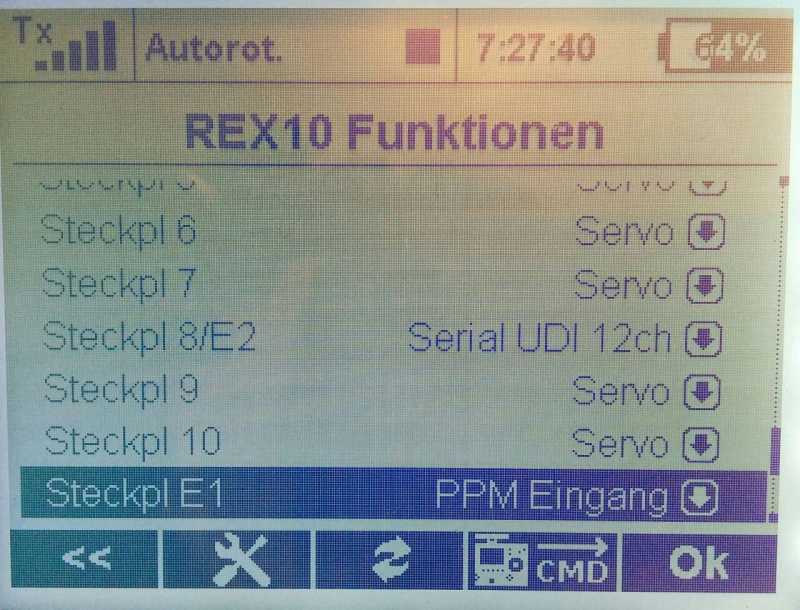

07 - Empfänger, Steckplatz-Datenartzuordnung

Alle Bilder von der DC-16 FW 4.0 und REX10 FW 1.0

@Micha: Danke für die freundlichen Worte!

Viele Grüße
Mario

@Patrick: So, ein Bild fehlt ja noch.

@Micha: Die Ausgangsperiode konnte auch schon bei den EX Empfängern eingestellt werden. Auch hier gab es ein Problem mit den V-Stabis. Auch hier sollte man die 17ms auf 20ms erhöhen, damit es keine Probleme gibt.
Ob Patricks REX6 mit FW 1.01e hier alles richtig ausgibt kann ich natürlich nicht prüfen. Ich kann nur bei mir nachsehen, sorry. Ein Oszi habe ich auch nicht.
Werde am WE mal ein FW Update meines REX10 machen und gucken, was sich alles geändert hat.

Viele Grüße
Mario

Hallo,

meiner Meinung nach ist es eigentlich egal, wo man Failsafe einstellt. Allerdings muss, wenn man Failsafe vom Empfänger aus behandeln möchte der Empfänger bei UDI auf computed stehen, da sonst keine Failsafe-Einstellungen in das UDI-Signal übernommen werden. Wenn man den Motor-Regler über das FBL-System anschließt, muss aber Failsafe im FBL eingestellt werden, damit im Falle z.B. eines Kabelbruchs / Wackelkontaktes zwischen Empfänger und FBL der Motor ausgeschaltet wird und nicht unkontrolliert läuft.

Wenn man im Failsafe-Fall aber zumindest die horizontale Ausrichtung (Rettungsmodus) haben möchte, und diese nicht über Failsafe im FBL erreicht werden kann, dann geht es nur über Failsafe im Empfänger und "computed". Es spricht aber nichts dagegen, zusätzlich noch im FBL Failsafe für den fall des Kabelbruchs / Wackelkontaktes auf Motor aus zu setzen.

Damit gilt:

Ausfall der Funktsrecke => Failsafe im Empfänger greift => Motor aus und Horizontalmodus (muss natürlich im Empfänger entsprechend programmiert sein.

Ausfall der Verbindung RX-FBL => Failsafe im FBL-System => Motor aus (und was sonst noch im FBL möglich / gewünscht und eingestellt ist)

Aber alles kein Grund, sich hier persönlich anzugreifen!

Gruß

Wolfgang
