THEMA:

Hallo Harald

Wie würdest es du machen? Noch habe ich nichts gekauft außer die Servo.

Jochen schrieb:

Hallo Christian,

schau mal, ich denke so wird es klar:



Bei mir wird der Cortex nur einmal mit Spannung versorgt, und zwar über den Seitenruderkanal. Alle anderen Servos bekommen die Spannungsversorgung über die Centralbox und bekommen nur das Signalkabel durch den Cortex geschleift. Somit habe ich dann die Überlastfunktion der CB genutzt.

Man könnte jetzt noch die einzelnen Signalkabel durch ein gemeinsames Summensignakl ersetzen; das will ich aber nicht denn dann hängen alle Funktionen des Fliegers an diesem einen Käbelchen / Kanal. Sind da meine Sorgen eigentlich gerechtfertigt oder übertrieben? Wie seht Ihr das mit dem Summensignal?

Viele Grüße
Jochen

Hallo Jochen,

ich habe auch die Variante mit einem Summensignal, brauchst Dir keine Sorgen machen. das funktioniert wenn man ein fehlerfreies Kabel verwendet.

Aber was nicht geht ist Summe in Verbindung mit der CB200 die am PPM- Ausgang nur PPM16 kann. Da der Cortex noch aus der Zeit von PPM8 stammt kann er Signale bis PPM15 sauber erkennen (alles ab Kanal 8 wird aber nicht beachtet). Bei PPM16 erkennt er kein RC-Signal mehr.
Ich schleife daher auch alle Signale durch den Cortex über Verkabelung. Strom der Servos aus der CB200.

Aber bedenke in Deiner Konfiguration mit SR Servo über den Cortex inkl. Stromversorgung. Würde das SR-Servo von der CB200 ausgeschalten werden, dann würde bei Dir der komplette Cortex ohne Strom sein Also bringt dir diese Anordnung nichts. Ich versorge den Cortex mit einem einfachen Kabel von einem EXT Steckplatz mit Strom. Der wird nicht abgeschalten.



In Verbindung mit R18 und RSat habe ich das mit dem einen Summensignalkabel gelöst, da ich hier den PPM Ausgang des R18 gezielt auf PPM8 stellen kann, was die CB200 nicht kann.

Da ich den Cortex jetzt ebenfalls mit der CB200 betreiben will habe ich versucht mal eine Lösung ohne Auseinandernehmen der Kabel zu erstellen.

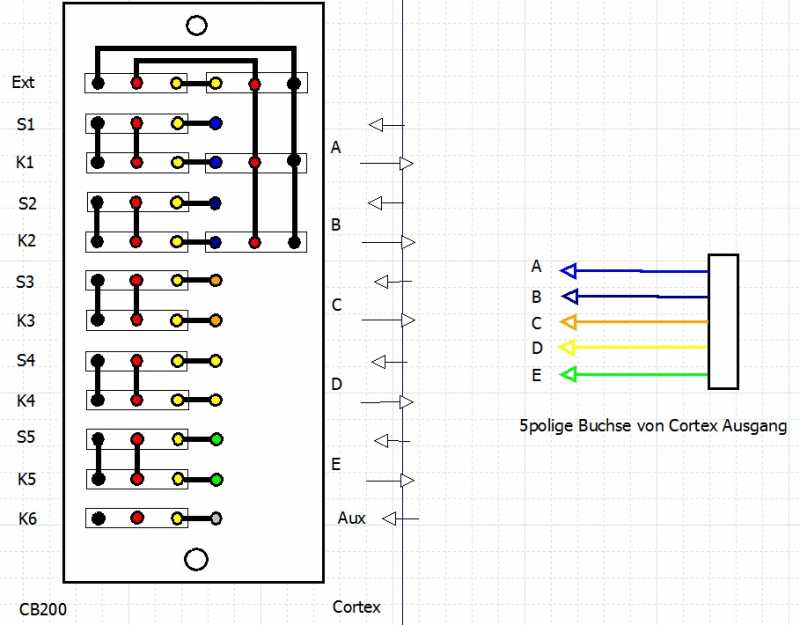

Ein Lochrasteraufbau mit ein paar Steckerleisten, eine 5polige Buchse zum Verkabeln der Cortexausgänge und ein paar Patchkabel zur CB200.
Direktanschluss der Servospannung an CB 200, Signalkabel einzel über Cortex geschleift, Stromversorgung vom Cortex über EXT-Ausgang.


Werde das Ganze mal demnächst aufbauen und testen wenn ich Kreisel habe.

Kann man sicher so machen, aber Du baust halt dadurch einiges mehr an potentiellen Fehlerquellen ein. Ein deutlich höheren Anteil an Lötverbindungen, Leiterbahnen und hast trotzdem die gleiche Anzahl an Steckverbindungen. Nur so als Denkanstoß Die umgepinnten Stecker und die damit verbundenen Steckverbindungen bleiben von der Anzahl gleich, nur die Belegung ist eine andere wenn man die Kabel selber crimpen kann.

Hallo zusammen,

da jetzt bald die neue Flugsaison beginnt und ich meinen tollen Cortex noch in den Jet einbauen muss, wollt ich fragen
wie ihr den Cortex letztendlich in die CB200 integriert habt?

Was ist eurer Meinung nach die besten und redundanteste Variante?
Ich weiß nicht wie ich ihn am besten in Verbindung mit der CB betreiben soll.

Mfg
Andreas

Also, um alle Vorteile der beiden Geräte zu nutzen mache ich es so:

Stromversorgung Servo -> CB200
Signalpin vom Steckplatz CB200 auf Cortex Eingang
Signal vom Cortex Ausgang auf Servo

Klingt etwas verwirrend ist aber ganz einfach:

Am Servostecker den Signalpin ziehen und den Stecker mit einem Signalkabel vom Cortex Kabelbaum bestücken, mit Plus, Minus und extra Signalkabel auf die CB200 stecken. Den freien Pin vom Servo kommend in ein Servosteckergehäuse und auf den Ausgang am Cortex. Fertig.

Am besten natürlich wenn man die Kontakte selber crimpen kann, denn dann kann man identische Gehäuse und Crimpkontakte verwenden. Das ist sicher. Ansonsten die Kabel verlöten, das geht auch.

Somit wird der Cortex nur zwischen die Signalleitungen geschleift. Der Strom für die Servos läuft über die CB200 und auch die Funktionen für die einzelnen Servosteckplätze bleiben komplett erhalten. Den Cortex dann nur noch zusätzlich mit Strom versorgen. Ich ziehe den vom EXT Ausgang der CB200. Der wird nicht abgeschalten und die paar mAh die der Cortex braucht kann dieser Ausgang locker.
