THEMA:

Hallo Hansi,
ich denke Meikel hat Recht. Bei Deiner Schaltung liegen am Empfänger 1 x 5 V und 1 x 5,5 V an. Die Spannungsdifferenz von 0,5 V muss irgendwo verbraten werden; daher die Rauchzeichen

Nach meinem Verständniss solltest Du mit dem Mezon auf einen Eingang des MaxBec und an den zweiten Eingang eine andere Stromquelle (LiFe, LiPO, ...). Dann hast Du zwei voneinander getrennte Versorgungsspannungen und wenn eine ausfällt übernimmt die andere.
Wenn Dein MaxBec am Ausgang austeigen sollte (Kurzschluss) hast Du eh ein Problem, dann fällt das Teil vom Himmel.

Finde aber dass das in der o.g. Anleitung sehr undeutlich (wenn nicht sogar falsch) beschrieben ist.

Gruß Jochen

Hallo Hansi,

mit Deinem Setup bist Du leider völlig auf der falschen Fährte !
Mit Deiner letzten Aussage bist Du absolut auf dem Holzweg.
Niemals hat Jeti Dir empfohlen die Komponenten so anzuschließen.

Jochen hat es DIr ja auch schon erklärt.

Du wirst Dich nie gegen den Ausfall aller Komponenten absichern. Dem Max BEC solltest Du schon "vertrauen". An diesen kannst Du 2 Stromquellen anschließen die eine Spannungsdifferenz aufweisen. Der Max BEC nimmt dann den Strom aus der Spannungsquelle mit der höheren Spannung.
Bsp.: Du schließt einen 2s LiPo und das Mezon BEC, welches auf 8V gestellt ist, an je einen Eingang des Max BEC. Der Max BEC nimmt den Strom des Mezon BEC's zur Versorgung des Empfängers. Fällt der Mezon oder das BEC des Mezon's aus, übernimmt der LiPo die Versorgung des Empfängers. Nicht vergessen die Ausgangsspannung des Max BEC auf einen Wert einzustellen, den die Servos vertragen.

Gegen den Ausfall des Max BEC wirst Du Dich nur mit Kondensatoren kurzzeitig absichern können (Bastellösungen außen vor).

Den von Dir verlinkten Artikel halte ich im relevanten Abschnitt für schlichtweg falsch.

Grüße,
Meikel.

Hallo Leute
Danke für eure Inputs.
Darf ich euch diese interessante Webseite empfehlen.
www.heli-blog.de/?section=empfaengerstromv

Max BEC hat zwar zwei Eingänge aber nur einen Output zum Empfänger, daher dachte ich mir wen das mit dem Mezon BEC als zweite Einspeisung geht warum nicht. Output Mezon BEC und Max BEC sollten ja mit Schottkydiode geschützt sein. Beim Kontronik Regler hat es auch eine Schottkydiode verbaut daher kann man dort auch eine zweite Stromquelle direkt am Empfänger einstecken, ist in der Anleitung auch so beschrieben und von mir in meinem Airwolf auch so umgesetzt.
0.5V Differenz hat man da schnell mal und da raucht auch nichts ab.

Passus aus der Anleitung (S. 4; Kap. BEC; Abs. 3):

"Auch bei Verwendung des BEC ist ein separater 4-zelliger Empfängerakku zu
empfehlen (siehe Sicherheitshinweise). Er wird zusätzlich zum Drehzahlsteller in
einen freien Steckplatz des Empfängers eingesteckt. Dies steigert die Sicherheit
der Empfängerstromversorgung durch doppelte Auslegung. Eine effektive Ladung
des Empfängerakkus ist jedoch nicht möglich, deshalb muß der Anschluß eines
leeren Empfängerakkus vermieden werden (regelmäßig nachladen!)."


Wie gesagt, bin gespannt was Jeti dazu meint. Ich werde euch auf dem Laufenden halten.

Gruss Hansi

@Meikel
@Jochen
Ihr wollt doch nicht ernsthaft empfehlen, den Ausgang des Mezon BEC an den Eingang des MaxBEC anzuschließen ???
Das ist völlig sinnbefreit.
Die beiden BEC's müssen natürlich parallel am Empfänger angeschlossen werden.

@Hansi
Ich habe den Mezon ebenfalls mit einer zweiten Stromquelle zerschossen, in meinem Fall Kondensatoren.

Hallo Leute

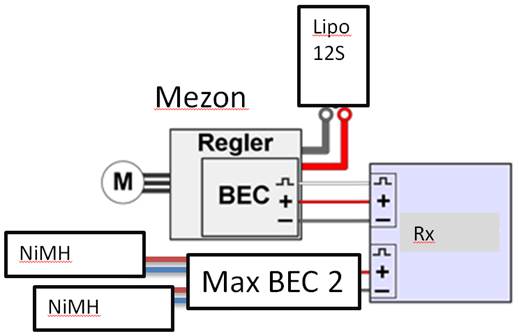

Wie gesagt, hier auf dieser sehr informativen Seite, ganz unten gibt es eine Darstellung wie das sein sollte.
www.heli-blog.de/?section=empfaengerstromv

Auch wurde mir nun vom schreibe des Artikels bestätigt, dass das wie hier im Bild zusehen, funktionieren sollte und auch das ihm von Jeti bestätigt wurde.



@Alex
Ging das auf Garantie? Die Central Box 400, bei meinem Grossen wäre natürlich die alternative aber die kommt leider erst………?
Von Jeti habe ich noch keine Rückmeldung bezüglich dieser Konstellation, mal abwarten.

Gruss Hansi

hallo Hansi,
ich finde es ist falsch solche Bilder zu veröffentlichen egal voher der Ursprung ist.
Viele Leser die keine Elektroniker sind sehen es und probieren es nachzumachen mit dem Resultat das es entweder nur schlecht funktioniert (man erkennt es aber nicht am Modell bis zum Defekt) oder die fallen später aus ungeklärten Gründen vom Himmel. Mit Folgen unbekannt.

Grundregel: Ein Regler wie schon der Name sagt regelt, also passt die Spannung und Stromstärke der Lage an. Bei Mezon Switching BEC wird ständig in direkter Rückkopplung gemessen und bei Bedarf (auch ständige Veränderung) der Strom und Spannung "Produziert" ich schreibe es in absichtlich einfachen Worten für Leien..

Wenn Du zwei verschiedene Quellen, oben dazu Regelkreise auf einen Empfänger anschliesst, ist es das Gleiche wie wenn du die Regler an eine Lüsterkklemme zusammenschliessen würdest , Plus an plus und minis an minus, es wird auch wahrscheinlich fröhlich abrauchen weil die Spannungen unterschiedlich sind, diese können nie gleich sein, sind auch zwei Regler im Spiel. Wenn es 2 Akkus wären würden sie sich nach gewisser Entladun/Ladung Zeit angleichen. Aber Regler nicht.

Der Korrekte Weg ist den Mezon so anschliessen wie es der Hersteller konstruiert hat. Eben an Empfänger ohne irgendwelche weiteren pseudo Stützmechanismen welche nur kontraproduktiv sind.
Die Mezon BEC und Spin BEC Regler sind herforragende Stromversorgungen, deren Arbeit durch Stützmechanismen gestört wird, auch die verschiedenen Dioden Zwischenschaltungen stören weil die BECs nicht die Strom/Spannungslage nicht ermitteln können.
