EZFW mit Telemetriegeber aus- und einfahren 16 Aug 2020 21:33 #1

  • huk
  • huks Avatar Autor
  • Offline
  • Senior Boarder
  • Senior Boarder
  • seit meiner Kindheit Funktionsmodellbauer
  • Beiträge: 55
  • Dank erhalten: 5
Das Fahrwerk bei meinem Segler kann grundsätzlich über Schalter SF aus- und eingefahren werden.
Ich möchte jedoch, dass beim Steigen bei erreichen von +70m das Fahrwerk eingezogen wird und vor der Landung bei erreichen von +50m das Fahrwerk ausgefahren wird. Damit bei einem rasanten Ueberflug das Fahrwerk nicht aus und eingefahren wird habe ich noch die Zeit auf 10 Sekungen beim Ausfahren hinterlegt.

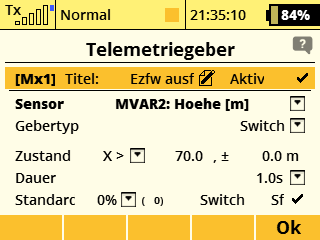

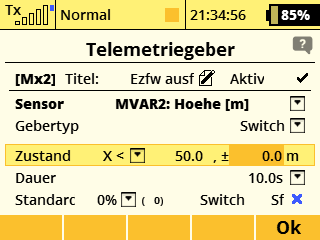

Funktionieren meine Einstellung gemäss Abbildung?
Gruss

heinz-urs
huk
Anhänge:

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von huk.

EZFW mit Telemetriegeber aus- und einfahren 17 Aug 2020 08:34 #2

  • cpt_volker
  • cpt_volkers Avatar
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 642
  • Dank erhalten: 244
Moin Urs,

ich glaube, so funktioniert es nicht, da du mit Sf nur den Telemetriegeber ein- und ausschaltest.

Es müsste über zwei logische Schalter funktionieren.

L1: Fahrwerk einfahren: aktiv, wenn MX1 >70m oder Sf in Stellung einfahren.
L2: Fahrwerk ausfahren: aktiv, wenn MX2<50m oder Sf in Stellung ausfahren.

Den Sf bei den MXsen raus.

Gruß,
Volker

Vergiss es, das kann so nicht gehen, da sich L1 und L2 gegenseitig ausschließen...
Zu schnell gedacht B)

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von cpt_volker.

EZFW mit Telemetriegeber aus- und einfahren 17 Aug 2020 09:47 #3

  • Jürgen
  • Jürgens Avatar
  • Offline
  • Moderator
  • Moderator
  • Beiträge: 4245
  • Dank erhalten: 1997
Logische Schalter ist schon der richtige Ansatz.
Damit kann man halt ja/nein sowie und/oder Programmierungen machen.
Ich würde mir das erst einmal auf ein Blatt Papier ein Flussdiagramm aufmalen.


Ich habe mal vor Jahren was ganz wildes für einen Messe gemacht.
Habe Tage gebraucht. ;)
Also gehen wird das :)
Gruß
Jürgen
the master of the Desaster

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von Jürgen.

EZFW mit Telemetriegeber aus- und einfahren 17 Aug 2020 11:29 #4

  • skyfreak
  • skyfreaks Avatar
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 2946
  • Dank erhalten: 1445
hmmmh wie Jürgen schon schreibt ... tricky aber sicher irgendwie möglich :)

ich grüble auch gerade auf dem blatt papier und die erste frage die ich mir stelle ist wozu die totzone zwischen >50 und <70 gut sein soll eigentlich reicht doch IMHO eine schwelle ich nehme jetzt einfach mal die mitte 60m an

und dann beginne ich mit mit den optionen telemetrie <60m fahrwerk raus und >59,9m fahrwerk rein
damit würde die geschichte also höhenabhängig rein und raus fahren
dazu einen dreier schalter UNTEN fahrwerk raus MITTE nix OBEN fahrwerk rein
der schalter soll sicher stellen, dass man es immer auch manuell fahren kann, damit z.b. beim binden nicht irgendwie das fahrwerk hin und her fährt

dann könnte man den schalter UNTEN fahrwerk raus als preflight definieren und somit sicher stellen, dass beim binden das fahrwerk definitiv draussen ist und der vogel nicht am boden beim binden in die knie geht

daraus ergäben sich dann 3 logische schalter für die automatische telemetrie gesteuerte aktion
- L1 = höhe <60m UND schalter MITTE wäre dann fahrwerk rein automatisch
- L2 = höhe >59,9m UND schalter MITTE ware dann fahrwerk raus automatisch
- L3 = L1 OR L2 wäre dann dann das automatische fahren

über mischer dann
- mit dem schalter OBEN könnte man dann egal was L3 liefert den wert überschreiben und erzwingen, dass das fahrwerk manuell rein fährt
- mit dem schalter UNTEN könnte man dann egal was L3 liefert den wert überschreiben und erzwingen, dass das fahrwerk manuell raus fährt

aber so ganz glücklich bin ich damit auch noch nicht
mal weiter grübeln ... und hatten wir sowas nicht auch schon mal hier im forum ... ich schmeisse mal die suche an

gruss
guido
Fliegergruss
GUIDO



_________________________________________________________
Too many dicks on the dance floor.
Too many dicks!​


Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von skyfreak.

EZFW mit Telemetriegeber aus- und einfahren 17 Aug 2020 11:43 #5

  • skyfreak
  • skyfreaks Avatar
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 2946
  • Dank erhalten: 1445
suchergebnisse eben mal durchgeforstet, da wird das manuelle fahren bevorzugt und die telemtrie zum auslösen von warnenenden sprachansagen favorisiert

www.jetiforum.de/index.php/4-jeti-sender...in-ausfahren?start=0
www.jetiforum.de/index.php/7-segelflugze...fahren-bzw-einfahren


wichtig ist IMHO nicht nur das mögliche zu denken, sondern gerabe ei einem fahrwerk auch das unmögliche in betracht zu ziehen
so brauchte harald z.b. den fall in's spiel, dass man bei einer aussenlandung es vielleicht vorzieht das fahrwerk drin zu lassen
oder andere user die fälle aufzeigen wie z.b. am hang unter der starthöhe zu fliegen
vorrang sollte IMHO immer das manuelle schalten des fahrwerks haben
Fliegergruss
GUIDO



_________________________________________________________
Too many dicks on the dance floor.
Too many dicks!​


Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von skyfreak.

EZFW mit Telemetriegeber aus- und einfahren 21 Aug 2020 00:41 #6

  • Elmar
  • Elmars Avatar
  • Offline
  • Gold Boarder
  • Gold Boarder
  • Beiträge: 235
  • Dank erhalten: 76
Servus,
ich mache es so: automatisches Einfahren des FW bei Höhe größer 30m UND Schleppkupplung zu. Ausfahren bei kleiner 10m UND Schleppkupplung auf. Tiefe Überflüge kleiner 10m mache ich nicht... aber um im Notfall das Heft in der Hand zu haben, gibt es einen Schalter, der die Automatik abschaltet und einen weiteren Schalter, der das FW fährt (hab ich aber noch nie gebraucht). Das funktioniert aber nur in der Ebene... am Hang geht das natürlich nicht so.
Ich bin sehr zufrieden mit dieser Lösung, seitdem habe ich nie mehr aus Versehen statt FW die Schleppkupplung betätigt...
Elmar
