THEMA:

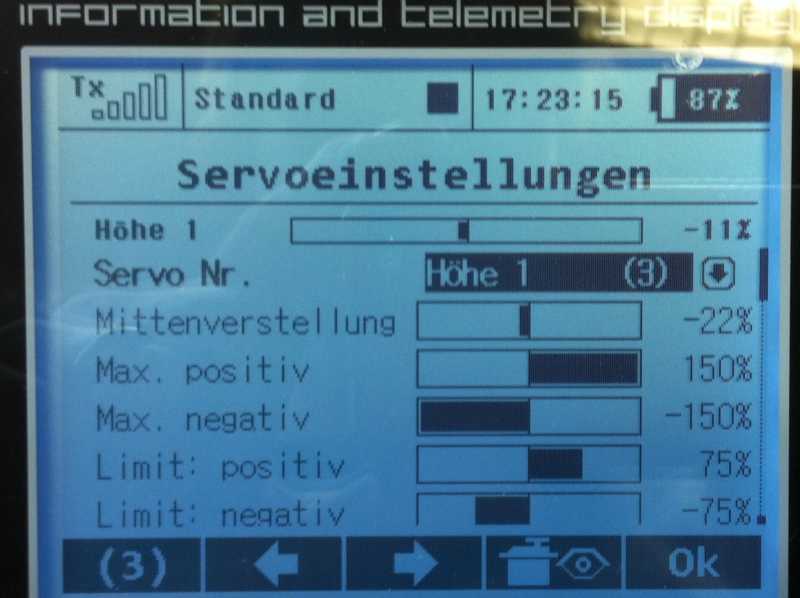

Wiso sind bei der Limit positiv/negativ kleiner Prozent einstellbar auch möglich als bei Max positiv/negativ?
In der Anleitung steht für Limit positiv/negativ: "Begrenzung des Servowegs, die weder durch Mischer, Trimmungen
oder andere Geberfunktionen überschritten werden kann". Für mich unlogisch.
Wenn ich bei Limit 60% habe und bei Max z.B 100% funktioniert das Servo bei 100%, sollte es nicht nur auf 60% gehen?
Danke Etienne

Hallo,

hier ist es auf den ersten Blick ein wenig verwirrend, man muss sich eindenken.

bei den harten Limits (unterste zwei Balken) sind die Servovege vom Anschlag zu Anschlag der Servos dargestellt als 100%. Wie den auch sonst bei LIMIT?

Ursprünglich hat Jeti PWM (Pulsbreiten) von 1000µs bis 2000µS in den Empfängern voreingestellt als geöffneten Weg.
Diesen konnte man (kann man immer noch ) erweitern,
Deswegen sind die oberren Balken für Servomitte und Servoweg mit der Möglichkeit der Anzeige über 100%. Weil nur so kann man die gewohnten 125% oder 150% einstellen.

Dann gibt es die (für Graupner und Futaba Umsteiger ) bekannten 125% und 150% Servowege.

Es ist ein wenig zum grübeln, so wie 70 Prozent vom Golfmotorleistung nicht 70% vom Formel 1 Motorleistung ergeben-

es soll in Zukunft evtl. zusätzlich die PWM Anzeige geben, das wird aber ein wenig dauern.

Gruß

Jan

.

Bei den Limit kann man aber auch auch 125% einstellen. Ich versteh nicht ganz
Gruss

Hallo Etienne,
Das ist ganz einfach. Max positive und Max negative ist der minimale und maximale Grundauschlag.
Wenn du bei der Höhe +100% und -100% einstellst, so ist bei Betättigung des Höhenruders in der oberen Stellung +100%
und in der unteren Stellung -100%.
Wenn du bei Limit positiv und Limit negative + 125% und -125% einstellst, so kannst du mit der Trimmung oder durch einen Mischer
diesen Ausschlag bis max 125% und minimal -125% vergrößern. Wenn du bei den Limitwerten ebenfalls +100% und -100%
einstellt hast du dann keinen Weg mehr zum trimmen. Du kannst nur mehr in Richtung Mitte trimmen.

Mfg Harald

Servus beinand!

Limits einstellen.. dazu hab ich auch noch eine Frage:

Dass man damit den maximal zulässigen Servoweg einstellen kann, ist klar. Aber wie kann ich den am einfachsten am Modell überprüfen? Manchmal sind die Servowege ja nicht einfach mit einm Knüppel darstellbar (Mischer, Schalter, Dualrate...), trotzdem möchte ich ausschließen, dass mir z.B. die Dichtlippe aus den Klappen rutscht! Muß man den Umweg gehen, einen "Hilfsgeber" zu definieren um die Maximalwerte zu bestimmen, oder gehts einfacher?

Gruß, Alex

Das ist doch verrückt? Ich bin am Programmieren von einem Segler mit VLW.
Wenn ich will, das mein Servo durch einen Mischer oder Funktion nicht weiter ausschlägt als Max.Werte, so muss der Limit Wert genau die Hälfte vom Max. Wert sein. So ist es. Selber getestet.
Gruss Etienne
