Meldung Signalverlust beim Wegdrehen vom am Boden liegenden Modell

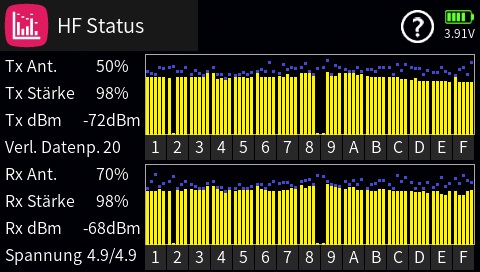

Hier übrigens mal eine deutlich bessere Lösung zur Darstellung der Funkstrecke. So oder besser würde ich mir das ja von Jeti erwarten....



Die gelben Balken, sind die verbliebenen Kanäle, von normal 75 Kanälen, zum Zeitpunkt der Reichweitenwarnung.
Die blauen Punkte zeigen die schlechtesten Werte an.
Je höher die gelben Balkensind, um so schlechter ist der Wert.
Zahlen und Buchstaben sind Frequenzsektoren.
TX Antenne = Qualität des Rückkanal
RX Antenne = Qualität des Hinkanal
TX dBm = Signalpegel des Rückkanal
RX dBm = Signalpegel des Hinkanal
Verlorene Datenpakete werden in Millisekunden angezeigt.

Das ganze ist natürlich eine Momentaufnahme, genaue Auswertung erfolgt über die Logdaten. Die obere Reihe ist der Rückkanal, die untere Reihe der Hinkanal.

Dann natürlich auch noch der Hinweis das die Werte hier SEHR schlecht sind weil hier in DIESEM BILD eine Reichweitenwarnung simmuliert werden sollte. Nicht das jetzt jemand losrennt und sagt das dieses System eine schlechte Funkstrecke hat....!


Und hier jetzt noch ein Beispiel in ca. 650m Entfernung. Mit so eine Auswertung kann man dann auch tatsächlich was Anfangen nicht wie mit so einem feuchten Finger in den Wind halten Q Wert

iz54 wrote: Hallo an alle,

hab da was von wegen "Reichweite" im Netz gefunden.

modellfluginfo.de/Modellflugzeug/wiki/re...hz-fernsteuerung.php

Da sollte doch eine so hochpreisige Premium-Anlage wie DC24 oder DS24 bei 700 Meter überhaupt keine Probleme bereiten .

.

Sonst können wir gleich wieder zum Fesselflug übergehen auch wegen der besseren Sicht.

Grüßle
Reiner

Es geht ja überhaupt nicht um die eigentliche Reichweite, sondern um nicht verwertbare Werte auf der Rückstrecke

Bei 700 Meter schon keine "nicht verwertbare Werte " ??

Solche Blödsinnigen Interpretationen nerven.

iz54 wrote: modellfluginfo.de/Modellflugzeug/wiki/re...hz-fernsteuerung.php
Da sollte doch eine so hochpreisige Premium-Anlage wie DC24 oder DS24 bei 700 Meter überhaupt keine Probleme bereiten .

Schau doch mal was dort unter "Die praktische Reichweite bei 2,4 GHz Steuerungen" steht.
Die Reichweite ist ganz maßgeblich von der Qualität des RC-Einbaus abhängig.
Und dann sollte doch ein 700m-RC-Einbau allen hochpreisigen Premium-Modell-Piloten keine Problem bereiten ...

Da hier schon mehrfach angedeutet wurde, dass bezogen auf die Haltung eines Handsenders (DS-24) andere Sende- und Empfangsergebnisse bringt als ein Pultsender (DC-24), hier noch mal verständliche Erläuterungen. Dem ist eigentlich nicht so.
Alle Betrachtungen beziehen sich auf normale Dipolantennen und nicht auf Patchantennen.
Die HF-Abstrahlung verhält sich apfelförmig bei allen 2,4 GHz Systemen.



Aus diesem Grund ist bei Sendern mit außen liegenden Dipolantennen diese immer waagerecht vor dem Sender, da sie nur so optimale Abstrahlbedingungen für eine max. Reichweite nach vorn und oben erreicht. Seitlich (Apfelstiel und Blüte) gibt es schon relativ starke Einbußen hinsichtlich der Reichweite. Ab ca. 250 bis 300 Meter Entfernung zum fliegenden Modell ist das schon mit Verlusten von vielen Datenpaketen zu bemerken. Wer nicht weiter weg fliegt, merkt das natürlich nicht.

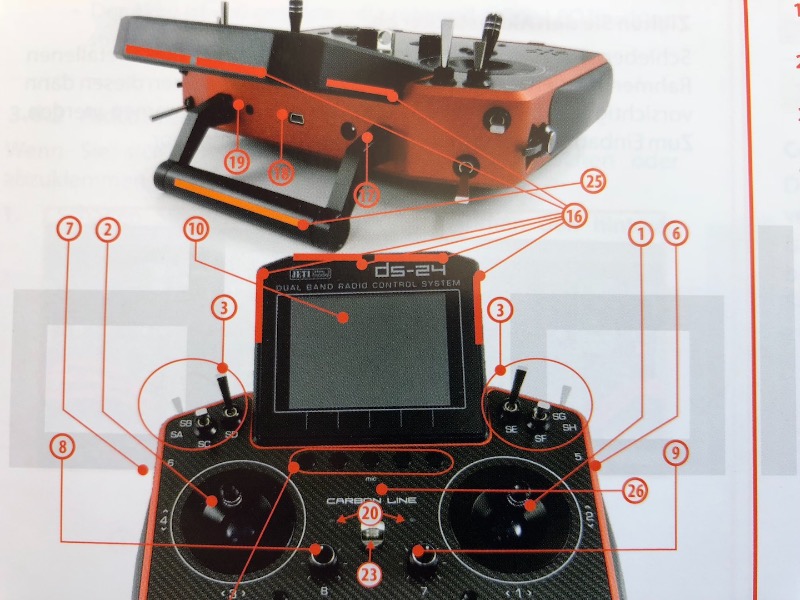

Die DS-24 hat 4 Antennen für das 2,4 GHz System. Je 2 für jedes Sendemodul.
Die beiden vorderen Antennen sind genau wie bei der DC-24 waagerecht vorn im Sender angeordnet. Egal wie der Handsender jetzt vor dem Körper mit dem Display hoch- oder runter gebeugt wird, bleiben die beiden vorderen Antennen immer waagerecht zum Horizont und haben optimale Abstrahlbedingungen genau wie die DC-24!

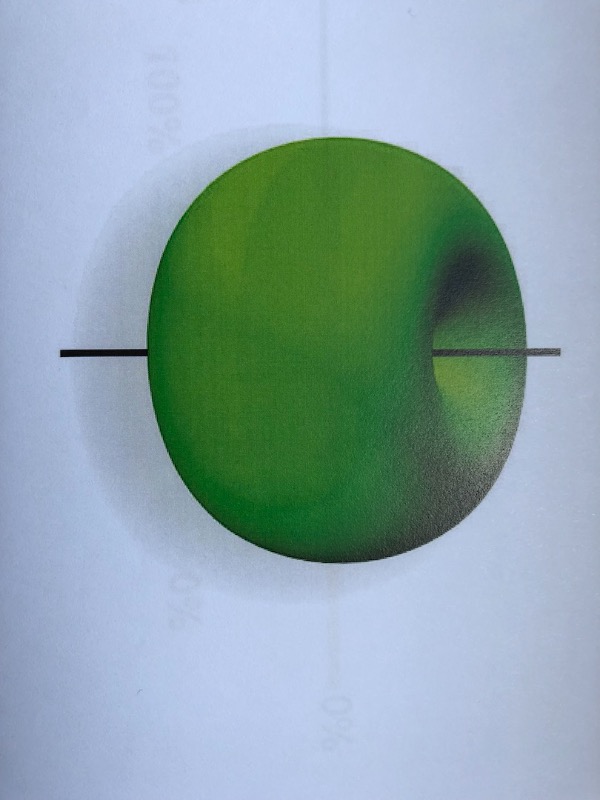

Die seitlichen Antennen an der DS-24 tragen für die Reichweite nach vorne und oben (wie gesagt ab ca. 250 bis 300 m) nicht viel bei (siehe 1. Bild Ausbreitung Apfelstruktur).
Einziges bekanntes manko an der DS-24 ist die sehr dichte Anordnung der 2,4 GHz Antennen um das mit Elektronik vollgestopfte Display. Das ist nicht optimal, ist aber jetzt konstruktionsbedingt so.

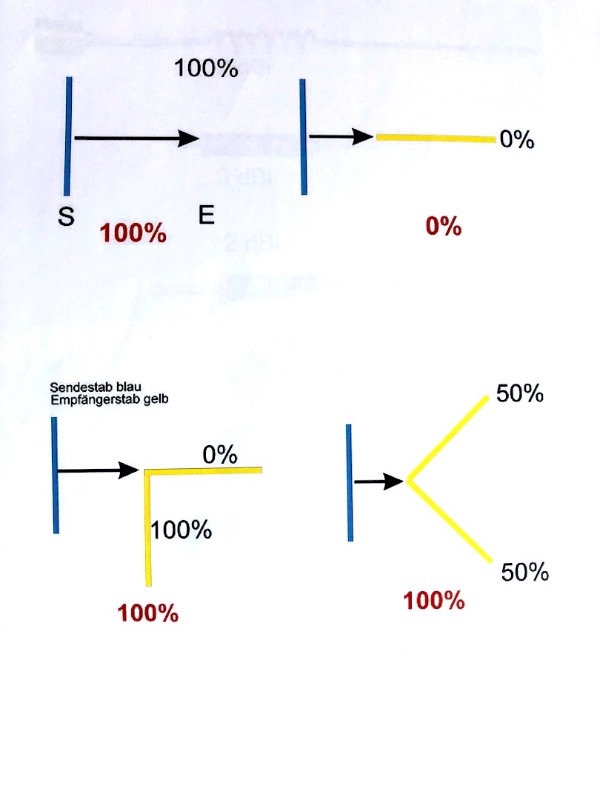

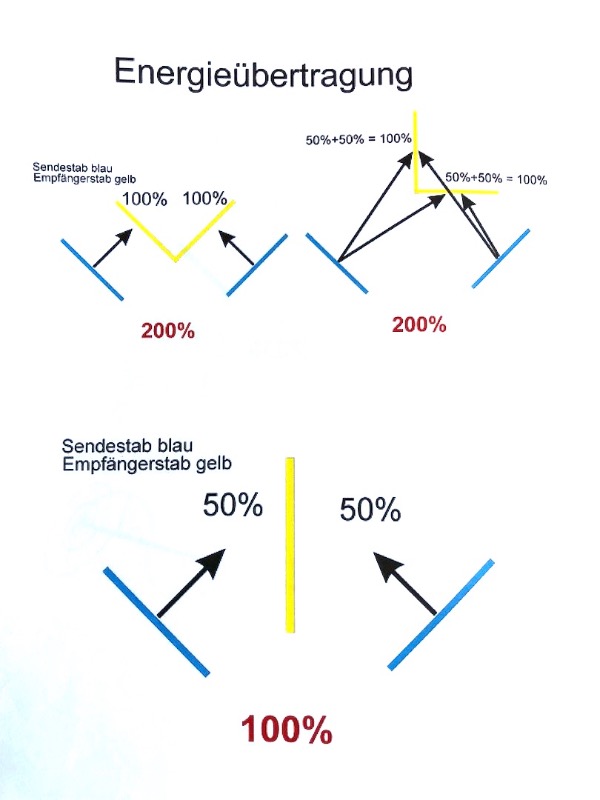

Hier noch mal 2 Bildchen, welche die Güte der Funkverbindung (rote Zahlen) je nach Ausrichtung der Sendeantennen zu den Empfängerantennen verdeutlicht. Da sich unser Modell ständig in der Lage bewegt, sind 2 Antennen am Empfänger absolut Pflicht (Antennen- oder Empfängerdiversity). Besser wäre natürlich eine dritte Empfängerantenne, welche dann in der noch fehlenden Raumachse angeordnet sein müsste.
Deshalb fliegt man Empfänger mit nur einer Antenne in kleineren Modellen und in der Regel nicht weiter weg als 300 Meter (Polarisation…).




Übrigens fliege ich die DS-24 auch als Pultsender.
Der Link von Reiner in Post #152 ist echt gut.

VG Bernd
