hallo stefan
hallo community
ich bin wieder ein stück weiter. mittlerweile habe ich die 3D druckteile da
allerdings denke ich, dass ich noch mal neue "arme" drucken werde.
ich habe die grössten aus dem github repository genommen, aber irgendwie einen knopf im kopf gehabt.

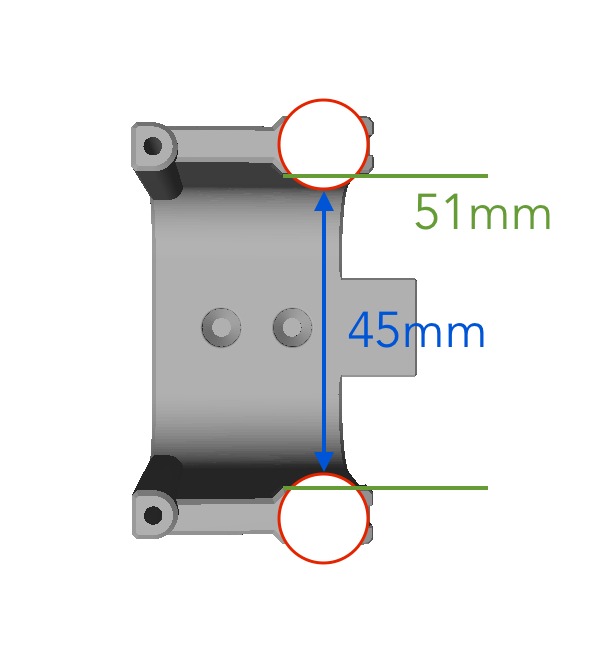

durch die auflage pads ist die rumpfbreite schon sehr eng. selbst wenn man die pads noch leicht runter schleift innen sind wohl mehr als 51mm nicht drin.

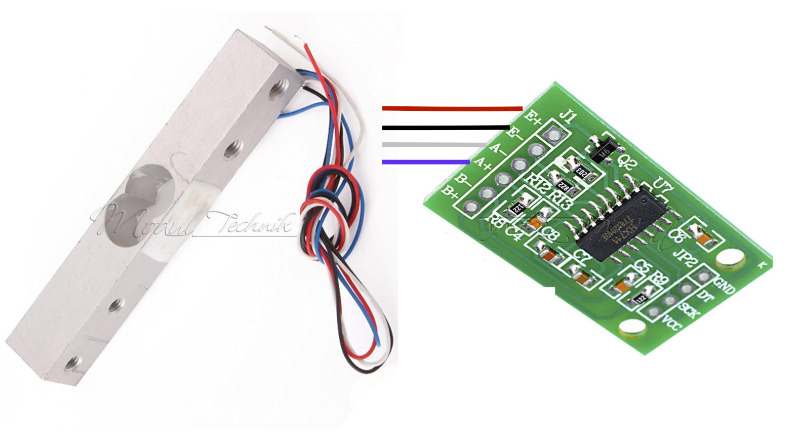

und dann bin ich weiter bei der der verdahtung der wägezellen mit dem HX711 sensor, das müsste wie folgt passen
soweit so gut.
wie die belegung von meinem board dann zu den HX711 sensoren aussieht,
also je 1x VCC/GND/DT/SCK von den 2 HX711 müssen ja irgendwie an mein board dran,
dass müsste sich dann ja auch aus dem arduino sketch von stefan rauslesen lassen, oder?
wünsche euch allen einen guten rutsch
guido
.
hallo community
ich bin wieder ein stück weiter. mittlerweile habe ich die 3D druckteile da
allerdings denke ich, dass ich noch mal neue "arme" drucken werde.
ich habe die grössten aus dem github repository genommen, aber irgendwie einen knopf im kopf gehabt.
durch die auflage pads ist die rumpfbreite schon sehr eng. selbst wenn man die pads noch leicht runter schleift innen sind wohl mehr als 51mm nicht drin.
und dann bin ich weiter bei der der verdahtung der wägezellen mit dem HX711 sensor, das müsste wie folgt passen
soweit so gut.
wie die belegung von meinem board dann zu den HX711 sensoren aussieht,
also je 1x VCC/GND/DT/SCK von den 2 HX711 müssen ja irgendwie an mein board dran,
dass müsste sich dann ja auch aus dem arduino sketch von stefan rauslesen lassen, oder?
wünsche euch allen einen guten rutsch
guido
.
Fliegergruss
GUIDO
_________________________________________________________
Too many dicks on the dance floor.
Too many dicks!
GUIDO
_________________________________________________________
Too many dicks on the dance floor.
Too many dicks!
Last Edit:30 Dez. 2018 22:35
von skyfreak
Letzte Änderung: 30 Dez. 2018 22:35 von skyfreak.
Folgende Benutzer bedankten sich: Urbs, e-modell
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- skyfreak
- Offline
- Platinum Mitglied
- Beiträge: 2946
- Dank erhalten: 1446
happy new year @all !!!
2019 startet schon mal nicht schlecht

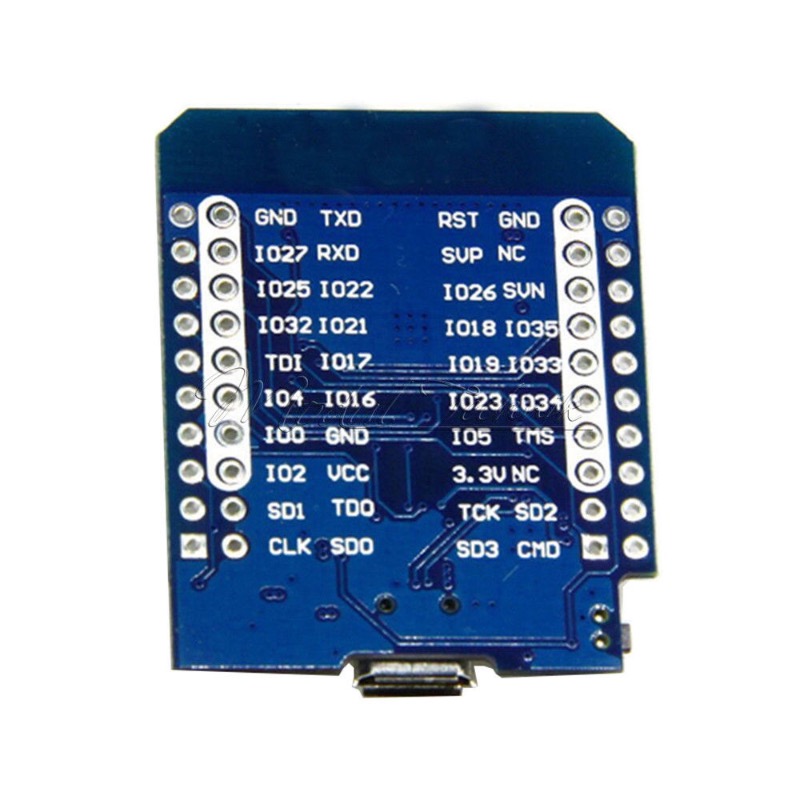

arduino auf dem mac läuft, und google-images sei dank, habe ich nun auch endlich das pin layout für mein billiges china board gefunden. es war natürlich wieder nix dabei. das board wurde einfach nur "im tütchen" geliefert.

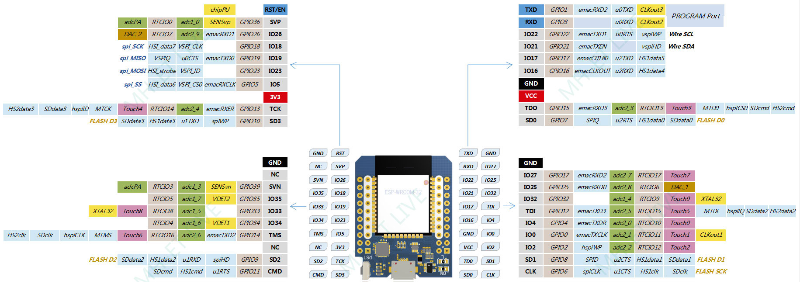

es müsste aber zu 99,9% ein chinaclone des "MH-ET LIVE ESP32 MiniKIT" sein und das nachfolgende pin layout sollte es recht einfach machen den sketch von stefan bezüglich der I/O anzupassen.
damit hätte ich (fast) alles beisammen.
- druckteile satz inkl. schrauben
- ESP32
- 2 wägezellen YZC-133 (2kg front 3kg back)
- 2 HX711 wägesensoren
- 1 powerbank (werbegeschenk vom teleclown mit 2700mAh)
- arduino am MAC läuft
- verdrahtung sollte auch klar sein
fehlt nur noch der SW-sketch vom stefan und dann kann es los gehen.
achja, wenn es funktioniert dann mache ich gerne eine kleine anleitung mit bezugsquellen meiner elektronischen komponenten (btw. die haben in china nur 12,47€ inkl. porto gekostet) und wie es auf MAC OS X mit dem arduino läuft.
lg,
guido
2019 startet schon mal nicht schlecht
arduino auf dem mac läuft, und google-images sei dank, habe ich nun auch endlich das pin layout für mein billiges china board gefunden. es war natürlich wieder nix dabei. das board wurde einfach nur "im tütchen" geliefert.
es müsste aber zu 99,9% ein chinaclone des "MH-ET LIVE ESP32 MiniKIT" sein und das nachfolgende pin layout sollte es recht einfach machen den sketch von stefan bezüglich der I/O anzupassen.
damit hätte ich (fast) alles beisammen.
- druckteile satz inkl. schrauben
- ESP32
- 2 wägezellen YZC-133 (2kg front 3kg back)
- 2 HX711 wägesensoren
- 1 powerbank (werbegeschenk vom teleclown mit 2700mAh)
- arduino am MAC läuft
- verdrahtung sollte auch klar sein
fehlt nur noch der SW-sketch vom stefan und dann kann es los gehen.
achja, wenn es funktioniert dann mache ich gerne eine kleine anleitung mit bezugsquellen meiner elektronischen komponenten (btw. die haben in china nur 12,47€ inkl. porto gekostet) und wie es auf MAC OS X mit dem arduino läuft.
lg,
guido
Fliegergruss
GUIDO
_________________________________________________________
Too many dicks on the dance floor.
Too many dicks!
GUIDO
_________________________________________________________
Too many dicks on the dance floor.
Too many dicks!
von skyfreak
Folgende Benutzer bedankten sich: Urbs, e-modell
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- Urbs
- Offline
- Platinum Mitglied
- Beiträge: 763
- Dank erhalten: 215
Hallo Guido,
Zunächst mal dir/ euch ein gutes Neues Jahr in Gesundheit und viele schöne Momente vor allem bei der Ausübung unseres wunderschönen Hobbys!
Ich lese hier interresiert mit! Hier mal eine Frage: die derzeit im Handel angebotene CG Waage gibts in drei Größen/
max. Gewichtsangaben des zu messenden Modells.
Sind diese Waagen auch " rückwärtskompatibel", dh. kann mann auf einer " großen" Waage auch meinetwegen ein Modell mit ca 2 kg messen, wenn es von der Flächenauflage her hinkommt, oder sind diese Waageschaltkreise noch verschieden?
VG Frank
Zunächst mal dir/ euch ein gutes Neues Jahr in Gesundheit und viele schöne Momente vor allem bei der Ausübung unseres wunderschönen Hobbys!
Ich lese hier interresiert mit! Hier mal eine Frage: die derzeit im Handel angebotene CG Waage gibts in drei Größen/
max. Gewichtsangaben des zu messenden Modells.
Sind diese Waagen auch " rückwärtskompatibel", dh. kann mann auf einer " großen" Waage auch meinetwegen ein Modell mit ca 2 kg messen, wenn es von der Flächenauflage her hinkommt, oder sind diese Waageschaltkreise noch verschieden?
VG Frank
von Urbs
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- Stefan F3k
- Offline Autor
- Platinum Mitglied
- Beiträge: 389
- Dank erhalten: 118
www.thingiverse.com/thing:2805321
www.thingiverse.com/thing:2805317
www.thingiverse.com/thing:2752095
www.thingiverse.com/thing:2805317
www.thingiverse.com/thing:2752095
Gruß Stefan
Jeti Backup Tool github.com/xoration/JetiBackup www.jetiforum.de/index.php/22-software/5857-jeti-backup-tool
Web CG Scale github.com/xoration/ESPScale
Jeti Backup Tool github.com/xoration/JetiBackup www.jetiforum.de/index.php/22-software/5857-jeti-backup-tool
Web CG Scale github.com/xoration/ESPScale
von Stefan F3k
Folgende Benutzer bedankten sich: skyfreak
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- skyfreak
- Offline
- Platinum Mitglied
- Beiträge: 2946
- Dank erhalten: 1446
Urbs wrote: Sind diese Waagen auch " rückwärtskompatibel", dh. kann mann auf einer " großen" Waage auch meinetwegen ein Modell mit ca 2 kg messen, wenn es von der Flächenauflage her hinkommt, oder sind diese Waageschaltkreise noch verschieden?
hallo frank
so richtig beantworten kann ich dir das nicht.
also wägezellen gibt es für unterschiedliche gewichte, arme gibt es zu hauf im netz auch für breitere rümpfe und tiefere flächen.
ich leite mir das einfach so her ... je besser der messbereich der wägezellen zum modellgewicht umso genauer wird das ergebnis sein?!
stefan wiegt im video seinen f3k mit ich meine 2kg vorne und 3kg hinten. das würde also maximal 5kg bedeuten. nun sind des billige china wägezellen, sollte also vorne 1kg und hinten 2kg sicher gehen, ergo eine waage für segler bis 3kg geht sicher.
@stefan
danke für die links habe, auch schon viel gefunden.
die variante "scalable scale" ist auch nicht schlecht.
www.thingiverse.com/thing:2701969
gruss,
guido
Fliegergruss
GUIDO
_________________________________________________________
Too many dicks on the dance floor.
Too many dicks!
GUIDO
_________________________________________________________
Too many dicks on the dance floor.
Too many dicks!
von skyfreak
Folgende Benutzer bedankten sich: Urbs
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- Reiner 1
- Visitor
- Dank erhalten: 0
Hallo Frank,
genau Deine Frage habe ich, vor dem Kauf meiner Waage, an Darius Mahmoudi gestellt, seine Antwort war, dass es hier KEINE Unterschiede gibt. Ich habe die grösste Ausführung der Waage und wiege alle meine Modelle, grosse Spw. und kleine Spw., damit aus, völlig problemlos. Ein Freund von mir fliegt nur kleinere Modelle und hat sich deshalb die kleine Ausführung der Waage geholt, wir haben beide Waagen verglichen, ob es in der Genauigkeit Unterschiede gibt, es gibt keine Unterschiede.
Reiner
genau Deine Frage habe ich, vor dem Kauf meiner Waage, an Darius Mahmoudi gestellt, seine Antwort war, dass es hier KEINE Unterschiede gibt. Ich habe die grösste Ausführung der Waage und wiege alle meine Modelle, grosse Spw. und kleine Spw., damit aus, völlig problemlos. Ein Freund von mir fliegt nur kleinere Modelle und hat sich deshalb die kleine Ausführung der Waage geholt, wir haben beide Waagen verglichen, ob es in der Genauigkeit Unterschiede gibt, es gibt keine Unterschiede.
Reiner
