VarioGPS-Sensor

  • Schlinzky
  • Schlinzky's Avatar Offline
  • Junior Mitglied
  • Junior Mitglied
  • Beiträge: 21
  • Dank erhalten: 7

Schlinzky antwortete auf VarioGPS-Sensor

Posted 11 März 2019 11:21 #151
Habe gestern mal eine alte MUI ausgeschlachtet und den darin gefundenen ACS754 an den VarioGPS Sensor gehängt. Die Werte des Stromsensors sind dieselben wie beim Nachfolger ACS758-150B, also Offset Vcc/2 und 13,3mV/A.

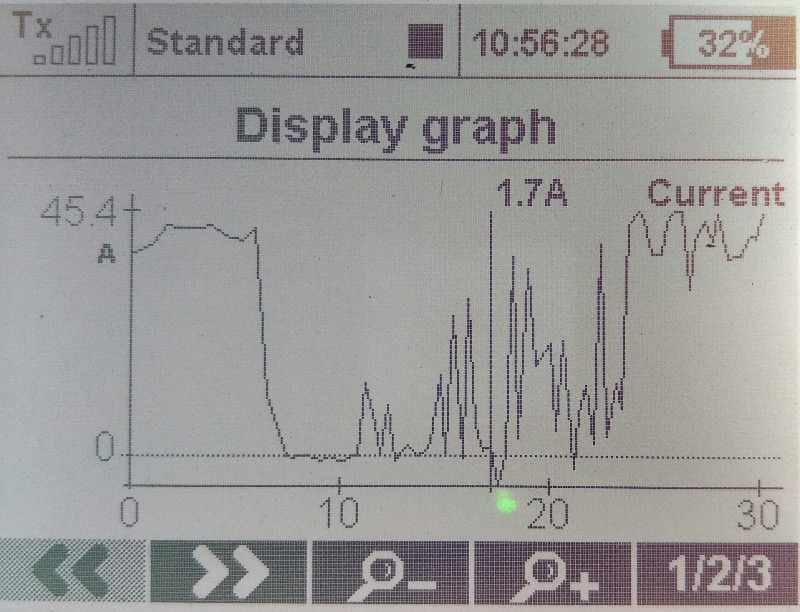

Die Anzeige ist super, wenn ich eine statische Last von 10A (Glühbirne) dranhänge. Bei einem Brushless-Motor siehts allerdings ganz anders aus: Die Werte tanzen wie wild hin und her und nehmen z.T sogar negative Werte an (s.Bild). Habt Ihr auch solche wilden Kurven und instabilen Werte?
Live Long And Prosper
von Schlinzky

Anhänge:

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Roady123
  • Roady123's Avatar Offline
  • Platinum Mitglied
  • Platinum Mitglied
  • Beiträge: 603
  • Dank erhalten: 157

Roady123 antwortete auf VarioGPS-Sensor

Posted 11 März 2019 12:07 #152
Hi könnten die negativen Werte evtl Rückströme in den Akku sein?

Grüße Christoph
von Roady123

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • nightflyer88
  • nightflyer88's Avatar Offline Autor
  • Premium Mitglied
  • Premium Mitglied
  • Beiträge: 137
  • Dank erhalten: 143

nightflyer88 antwortete auf VarioGPS-Sensor

Posted 11 März 2019 12:28 #153
Das liegt daran, dass der ESC "taktet", so wie ein PWM signal. Deshalb kommen die komischen Werte.

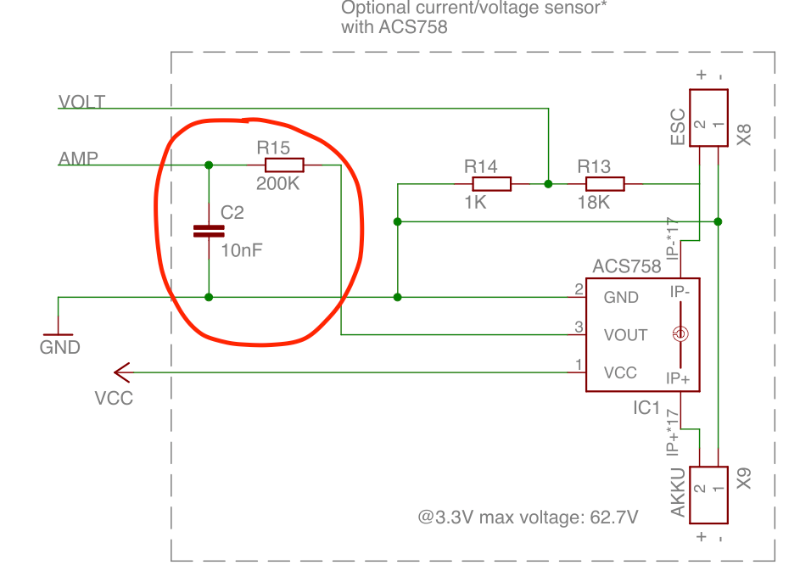

Um das Problem zu lösen, musst du ein Filter zwischen ACS und Arduino montieren, so wie im Schema.

von nightflyer88

Anhänge:

Folgende Benutzer bedankten sich: Roady123, Schlinzky

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Schlinzky
  • Schlinzky's Avatar Offline
  • Junior Mitglied
  • Junior Mitglied
  • Beiträge: 21
  • Dank erhalten: 7

Schlinzky antwortete auf VarioGPS-Sensor

Posted 11 März 2019 12:32 #154
Gut möglich...mit der Anzeige kann man so leider nichts anfangen, für die Kapazitätsrechnung erzeugt sie vermutlich auch unbrauchbare Werte. Im Vergleich liefert die Jeti-MUI vergleichssweise stabile Werte, die nur um 1-2 A schwanken. Braucht man hier evtl einen Glättungs-Algorithmus? Oder einen größeren Kondensator zwischen V-out und GND? Wie macht Ihr das?

Gruß, Jörg
Live Long And Prosper
von Schlinzky

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Schlinzky
  • Schlinzky's Avatar Offline
  • Junior Mitglied
  • Junior Mitglied
  • Beiträge: 21
  • Dank erhalten: 7

Schlinzky antwortete auf VarioGPS-Sensor

Posted 11 März 2019 12:36 #155
Uups, das hat sich überschnitten....ich hatte den ACS genau wie im Schema angeschlossen, mit Kondensator und 200k Widerstand. Nach Datenblatt soll noch ein Kondensator 0,1mue zwischen Vcc und GND, das habe ich auch noch probiert, leider auch ohne Erfolg. Vielleicht probier ich mal mit größeren C-Werten zwischen V-out und GND rum...
Live Long And Prosper
von Schlinzky

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • nightflyer88
  • nightflyer88's Avatar Offline Autor
  • Premium Mitglied
  • Premium Mitglied
  • Beiträge: 137
  • Dank erhalten: 143

nightflyer88 antwortete auf VarioGPS-Sensor

Posted 11 März 2019 16:20 #156
Das ganze nennt sich RC-Tiefpassfilter, und muss genau so beschaltet sein (richtige Reihenfolge von Widerstand und Kondensator beachten), wie gross R und C sein muss kann berechnet werden: de.wikipedia.org/wiki/Tiefpass

Wie gesagt, ist bei mir ein ACS758 mit Tiefpass, so wie im Schema im Einsatz, und funktioniert einwandfrei. Es ist jedoch möglich, dass mit einem ACS754 der Tiefpass anders dimensioniert werden muss. Ich gehe mal davon aus, dass auf dem original MUI auch ein Tiefpass verbaut ist, am besten mal die Platine unter die Lupe nehmen ;)
von nightflyer88
Folgende Benutzer bedankten sich: Schlinzky

Bitte Anmelden oder Registrieren um der Konversation beizutreten.
