XSensor - Drehzahl / Durchfluss / Temperatur / Höhe / GPS / G-Force

14 Dez 2017 21:07 - 14 Dez 2017 21:11 #13 von hafromue
Ich muß mich korregieren!!!
Bei diesem Layout wurden die PIN's für GPS wieder auf den gleichen Stand wie bei V1.01 gebracht.

Danke Thomas, Super Job!!!

Pilatus PC-6 "Turbo Porter" 3,74m von TS-Modelltechnik, Jetcat SPT-5, Powerbox Competition SRS, DC-16
Pilatus PC-6 "Turbo Porter" 3,52m von Bräuer Modellbau, 3W80 R2, BEC2-D EX mit RC-Switch, DC-16

Sinnvolle Freizeit, Modellfliegen im MFC Coburg

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

19 Dez 2017 23:42 #14 von ThLehmann

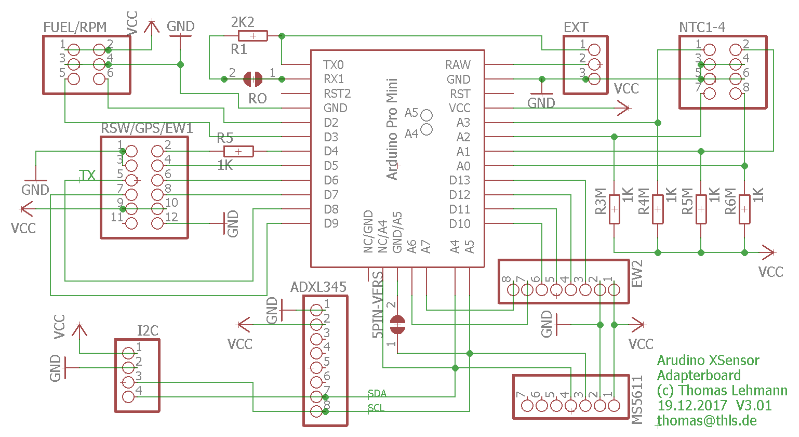

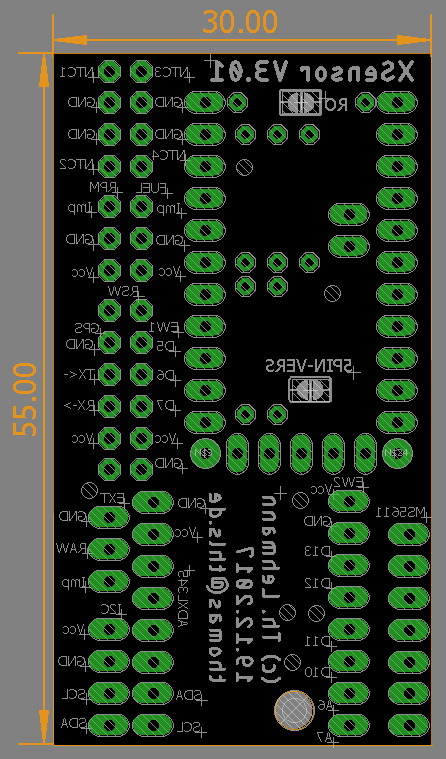

Das Board wurde noch mal überarbeitet. Nun sind ALLE Signale vom Arudino herausgeführt, der EXT Stecker wurde vereinzelt um ein Fehlstecken zu verhindern, die Platine ist nun anständig beschriftet.

Zwischenzeitlich ist auch die Watchdog per JB konfigurierbar, so ist sichergestellt das der Sensor bei Störungen wieder auf die Füsse fällt. Da nicht alle Arudinos einen "guten" Bootloader installiert haben bitte prüfen ob das Board nach einem Reset mit aktiver WDog hochkommt.
Anmerk: Der Bootloader muss die WDog ausschalten da bei der Initialisierung bis zur ersten Triggerung sonst zuviel Zeit vergeht.

immer schön vorsichtig landen
Gruß, Thomas

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

20 Dez 2017 16:28 #15 von hafromue

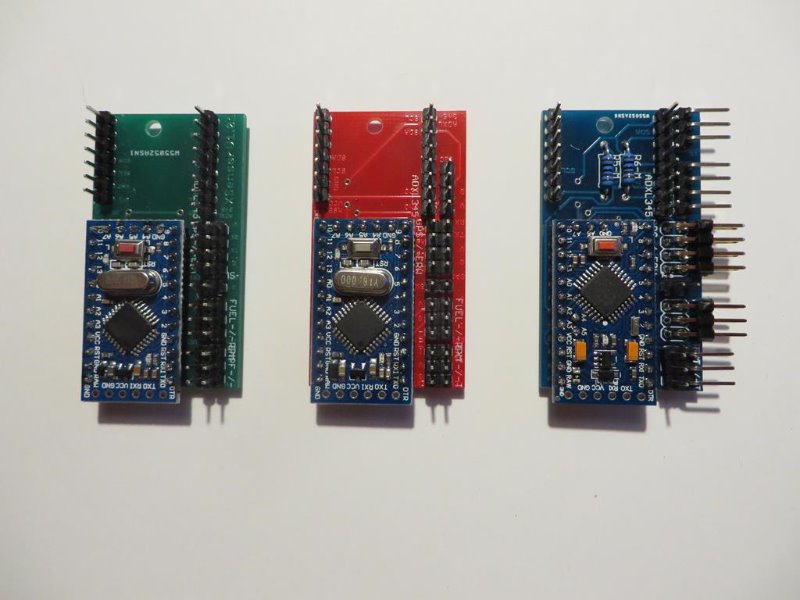

Hier die Evolution des XSensoradapterboards.

Pilatus PC-6 "Turbo Porter" 3,74m von TS-Modelltechnik, Jetcat SPT-5, Powerbox Competition SRS, DC-16
Pilatus PC-6 "Turbo Porter" 3,52m von Bräuer Modellbau, 3W80 R2, BEC2-D EX mit RC-Switch, DC-16

Sinnvolle Freizeit, Modellfliegen im MFC Coburg
Anhang:

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

20 Dez 2017 21:18 #16 von hafromue

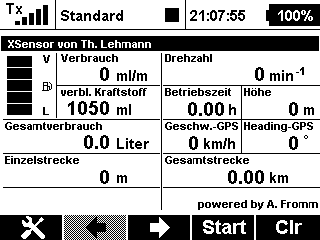

Es gibt auch eine LUA-App für den XSensor


Pilatus PC-6 "Turbo Porter" 3,74m von TS-Modelltechnik, Jetcat SPT-5, Powerbox Competition SRS, DC-16
Pilatus PC-6 "Turbo Porter" 3,52m von Bräuer Modellbau, 3W80 R2, BEC2-D EX mit RC-Switch, DC-16

Sinnvolle Freizeit, Modellfliegen im MFC Coburg
Anhang:
Folgende Benutzer bedankten sich: Thorn

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

23 Jan 2018 10:27 #17 von ThLehmann
Hallo,

kurzes Update falls noch wer Interesse hat und damit nicht die falsche HW bestellt wird.
Es gibt ein neues Hardware Release, die RX Spannung kann übermittelt werden, es gibt eine Variofunktion, Strom und Spg. Sensorik ist vorbereitet, ein Staudrucksensor folgt in Kürze ....

immer schön vorsichtig landen
Gruß, Thomas
Folgende Benutzer bedankten sich: hafromue

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

21 Feb 2018 01:07 - 21 Feb 2018 01:08 #18 von ThLehmann
Da sich der Sensor zwischenzeitlich so extrem weiterentwickelt hat geht es hier weiter:
www.jetiforum.de/index.php/do-it-yoursel...konfigurierbar#86089

immer schön vorsichtig landen
Gruß, Thomas
