XSensor - Drehzahl / Durchfluss / Temperatur / Höhe / GPS / G-Force

14 Nov 2017 14:30 #7 von Sepp62
Ich bestelle meine Platinen immer bei leiton.de. Bestimmt gibt es 1000 andere und bestimmt auch billigere, aber die Abwicklung war immer problemlos: Eagle-Files hochladen, ein paar Specs auswählen und bestellen. Da es eine minimale Nutzengröße gibt, steigt man bei rund 80 bis 100 Euro für eine Lieferung ein (15 Arbeitstage Lieferzeit). Dafür bekommt man in dieser Größe ca. 10-15 Platinen. D.h. wenn man sich zusammentut, kann mit ca. 10 Euro pro Platine rauskommen.

VG Bernd

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

14 Nov 2017 14:52 #8 von ThLehmann
habe meine Platinen gestern erhalten, leider auch schon einen Fehler entdeckt :( habe eine Lib für den Arudino MiniPro verwendet, dort sind die Bohrlöcher für die Stiftleisten etwas zu klein angegeben.

Meine Kleinstmengen produziert mir Platinenbelichter.de, aus dem Nutzen sind 9 Platinen entstanden, Preis knapp 40€. Allerdings nicht durchkontaktiert (habe ich beim Layout berücksichtigt) und von vllt. nicht 100%'tiger Qualität aber völlig ausreichend für mich.

immer schön vorsichtig landen
Gruß, Thomas

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

14 Nov 2017 22:38 #9 von nightflyer88
Ich bestelle meine Platinen direkt in China: www.pcbway.com

Qualität ist perfekt, und der Preis ist ebenfalls super ! Es gibt einen Onlinekonfigurator und man kann die Eagle Daten direkt hochladen.

Platine in der Grösse kostet bei 20Stk ca. 1$/Stk + 30$ Versand. Lieferzeit ca. 5-7Tage
Folgende Benutzer bedankten sich: hafromue, ThLehmann

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

24 Nov 2017 16:42 #10 von hafromue
Ich hab Platinen von PCBWay für den XSensor von Thomas.
Sind von wirklich guter Qualität.
Hab noch 6 Stück übrig.
Wenn jemand welche haben möchte bitte PN.

Gruß
Alex

Pilatus PC-6 "Turbo Porter" 3,74m von TS-Modelltechnik, Jetcat SPT-5, Powerbox Competition SRS, DC-16
Pilatus PC-6 "Turbo Porter" 3,52m von Bräuer Modellbau, 3W80 R2, BEC2-D EX mit RC-Switch, DC-16

Sinnvolle Freizeit, Modellfliegen im MFC Coburg

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

14 Dez 2017 00:00 - 14 Dez 2017 01:03 #11 von ThLehmann
Update .....

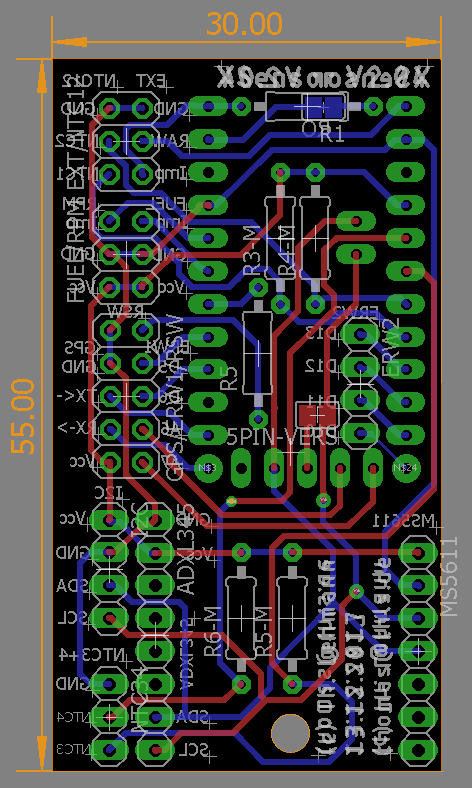

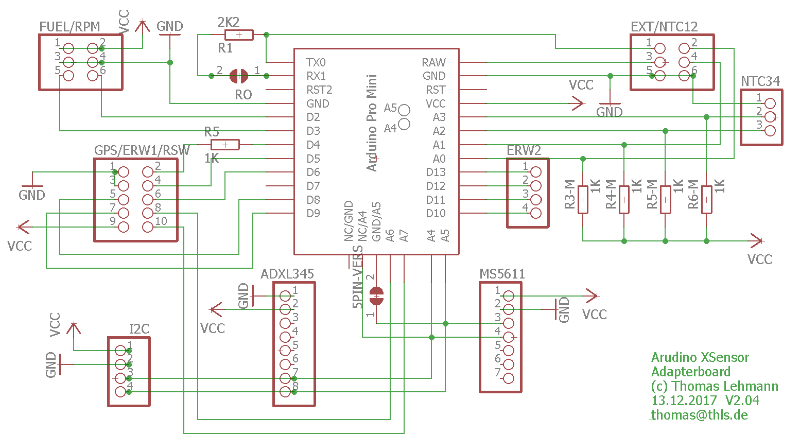

Zwischenzeitlich ist ein neues Adapterboard entstanden (oder waren es zwei, oder drei oder ....).

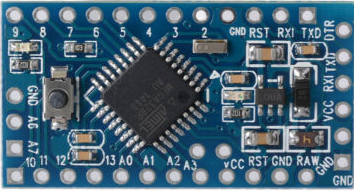

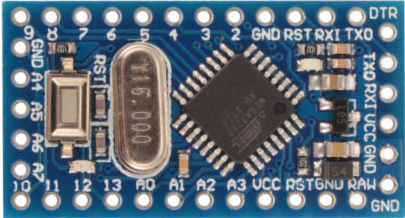

- es werden nun zwei Arudino ProMini unterstützt, eine Version mit 3Pin und eine mit 5Pin an der Unterseite (siehe Bilder)
- separater I2C Anschluss für externe Sensoren
- jetzt vier NTC Temperatur Sensoren (10K) anschliessbar
- freie I/O's auf Stiftleiste herausgeführt

Die Sensor Firmware unterstützt nun bis zu sieben Temp Sensoren, vier NTC und sieben IR am I2C Bus
Telemetriewerte:

RPM, Hallsensor
- akt. Drehzahl
- gesamt Anzahl Umdrehungen
- Betriebszeit

FUEL
- Tankrestvolumen in mL
- Tankrestvolumen in %
- akt. Durchfluss
- gesamt Durchfluss

Temperatur, 10K NTC / MLX90614 IR
- bis zu sieben Temperatursensoren, frei wählbar NTC / IR

Altimeter MS5611
- Höhe relativ
- Umgebungstemperatur

GPS
- Position
- Höhe
- Geschwindigkeit
- Geschwindigkeit max.
- Heading
- Course
- Entfernung zum Modell
- Richtung zum Modell
- zurückgelegte Strecke Trip
- dito gesamt

G-Force
vorbereitet

Funktionsanzeige über die Board LED
- Ruhebetrieb
- kein Sensor aktiv
- Sensor init Fehler
- Sensor failure

Konfiguration über Jetibox
jeder Telemetriewert einzeln akt/deaktivierbar (danke Bernd W.)
.....

immer schön vorsichtig landen
Gruß, Thomas
Folgende Benutzer bedankten sich: hafromue, Thorn

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

14 Dez 2017 16:45 #12 von hafromue
Aber bitte im Vergleich zur Version V1.01 die PIN-Belegung für GPS beachten!!!
Wurde geändert!!!

Pilatus PC-6 "Turbo Porter" 3,74m von TS-Modelltechnik, Jetcat SPT-5, Powerbox Competition SRS, DC-16
Pilatus PC-6 "Turbo Porter" 3,52m von Bräuer Modellbau, 3W80 R2, BEC2-D EX mit RC-Switch, DC-16

Sinnvolle Freizeit, Modellfliegen im MFC Coburg
