MaxBEC mit Mezon als Backup

Meikel wrote: Der BEC-Ausgang des Mezon gehört an den Eingang des MAX BEC 2.
Grüße,
Meikel.

Das ist also deiner Meinung nach KEINE Reihenschaltung ???

Das schwächste Glied in diesen Setup sin sicherlich die Servos. Ein defektes Servo legt Dir alles lahm. Dann gibt es einen Kuzschluß im Empfänger und "rien ne vas plus" - nichts geht mehr.

Ja, das habe ich auch immer geglaubt, bis ich folgendes erlebt habe: beim Kollegen hat ein Servo im Flug blockiert (F3B-Segler). Das Servo ist abgebrannt, die Kabel sind abgebrannt, sogar das CfK-Laminat hat sich an der Stelle von der Hitze verzogen. Aber der Rest der RC-Anlage hat bis zur Landung fehlerfrei funktioniert. Akku: 2000mAh Eneloop, der nicht unbedingt für seine Hochstromfestigkeit berühmt ist.
Ich glaube, das schwächste Glied in der Kette ist der Servostecker.

Aber im Prinzip geht's ja in diesem Fred rein um die Stromversorgung, also alles was vor'm Empfänger hängt.

Hansi, Dein und Alex's Setup ist einfacher Blödsinn auch wenn es aus irgendeinem Artikel stammt.

Tut mir leid, aber das kann ich so nicht stehen lassen. Erstens stammt's nicht aus einem Artikel, Parallelschaltung von Puffer (Kondensator oder Akku) ist seit vielen Jahren weit verbreitete Praxis.
Zweitens preise ich das nicht als Allheilmittel gegen Stromausfall an, im Gegenteil, ich stehe dem auch kritisch gegenüber und verwende - wenn überhaupt - nur die Varioante mit Kondensator-Puffer + vorgeschalteter Elektronik, die den Ladestrom begrenzt und die es erlaubt, den Puffer abzuschalten. Ein Setup mit parallel geschalteten BEC's, wie Hansi das vor hat, halte ich aber aus elektrotechnischer Sicht für durchaus sinnvoll und machbar.
Was mir aber deutlich widerstrebt ist zwei BEC's in Reihe zu schalten. Natürlich funktioniert das prinzipiell auch, aber wo ist die Redundanz wenn das MAX BEC ausfällt ? Aus redundanzgründen mache ich das ja.
Nur aus dem Grund, weil das MAX BEC den Rückstrom verhindert ? Da reicht es wenn ich eine Diode in die BEC-Zuleitung vom Mezon einlöte, das sind nämlich die Dinger, die den Rückstrom verhindern. Dann habe ich aber wieder andere Probleme, nämlich daß bei starken Digiservos Spannungsspitzen entstehen können - eben gerade aus dem Grund weil nichts rückwärts abfließen kann.

Jedem das Seine. Da wir keinerlei Fakten über die tatsächliche Ausfallhäufigkeit unserer Komponenten haben sondern jeder einen anderen subjektiven Eindruck wird jeder die Sache anders angehen.
Ich habe am liebsten in der primären Stromversorgung so weinig ausfallbehafteten Schnickschnack wie möglich, d.h. den nackten Mezon doppelt am Empfänger anschließen und wenn überhaupt, dann parallel dazu eine Alternativ-Versorgung die einspringt wenn der Mezon ausfällt.

@Hansi:
Da du bei abgezogenen Antriebsakku den Motor gestartet hast während das MAX BEC Spannung lieferte, würde ich sagen das ist der gleiche Fall wie bei mir. Ich hatte jedoch anschließend keine so spektakulären Pyroeffekte wie du, bei mir war einfach nur alles tot.

Danke Harald und Meikel.
Dann sag das doch mal den Herren von Jeti, dass das der absolute Blödsinn ist.
Wird das hier absichtlich ignoriert, dass das von Jeti abgesegnet ist.
Was hat denn Sicherheit mit zu Tode fürchten zu tun? Genau wen so ein grosser Heli runter kommt kann’s Tote geben. Das ist hier kein Spielzeug hier sollte man schon ein wenig weiter denken oder?
Und nochmals, wenn ich es nutzen kann warum nicht. Wenn du 20 Meter über dem Abgrund hängst und hast zwei Seile nimmst du dann auch nur eins? Genau, du kannst sie ja in Serie zusammenknoten, dann hast du auch zwei

Und natürlich würde ich CB 200 einsetzten aber bei meinem grossen Scale Heli habe ich alle Kanäle belegt, am liebsten die neue CB 400. Ich benutze auch gerne all die Komponenten eines Herstellers wegen der Garantie, so können die Verantwortlichkeiten dann auch nicht hin und her geschoben werden etc. und so versucht halt jede mit den entsprechenden Mitteln seinem Sicherheitsbedürfnissen zum Schutz der Anderen gerecht zu werden.
Als Übergangslösung fand ich diesen Ansatz als Notfalllösung Praktikabel. Und nochmal, wird das hier absichtlich ignoriert, dass das von Jeti abgesegnet ist und von Peter Kaminski der den Artikel geschrieben hat, dies auch von Jeti so bestätigt erhielt?! Eigentlich vertraue ich den Herren von Jeti die haben ja genug Erfahrung und sollten die ganzen Faktoren um zwei Stromquellen so schalten zu können, damit all das von dem ihr hier zurecht warnt, im Produkt umgesetzt haben, aber man kann das ja mal zur Diskussion stellen aber bitte mit denen von Jeti.
Also so wie sich dieses Thema hier festfrisst, ist das doch absolut notwendig oder?
Wer könnte das bitte übernehmen?

Zur Sache:
@Alex
Also es ist für dich hier das gleich wie es dir passiert ist.
Eigentlich würde es funktionieren, wenn mir dieser Fehler mit dem Flug Akku nicht passiert wäre, das ist meine Schlussfolgerung.
Ich finde das was hier passieren kann aber für sehr kritisch und sollte aus Sicherheitsgründen von den entsprechenden Personen Thematisiert werden. So wie du es auch in deinem Bericht vorgeschlagen hast. Ist schon etwas befremdlich, dass das überhaupt passieren kann. Ist da schon was im Gange.
Gruss Hansi

Hallo,
komische Sachen werden hier empfohlen bzw. gemacht. :whistle:
1. Unsere BEC's werden niemals in Reihe geschaltet! Das wir auch von keinem Hersteller empfohlen.
2. Bei Parallelschaltung von Stromversorgungen muss i. d. R. für eine Entkopplung gesorgt werden.
Entweder macht das der Hersteller oder man muss selber dafür sorgen.
In gewissen Grenzen und mit einigem Risiko kann man einen Pufferakku mit niedrigerer Spannunglage parallel
zum BEC betreiben. Aber auch hier empfehle ich eine Entkopplung, da z. B. ein Zellenschluss unweigerlich
zum Zusammenbruch des Gesamtsystems führen wird. Und es ist auch immer noch die Gefahr von Rückströmen
in das BEC gegeben, sollte die Spannung am BEC selber zusammenbrechen.

Gruß
Peter

Hallo,
auch wenn es hier OT ist.

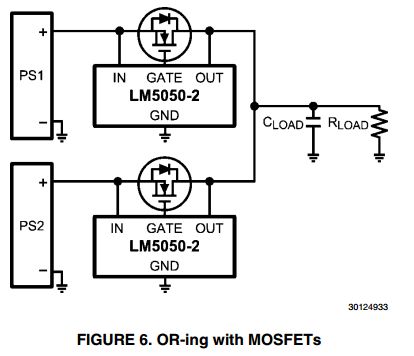

Wen es mal interessiert wie so eine Akkuweiche aussehen könnte, hier mal ein kleines Beispiel mit einem High Side OR-ing FET Controller.
Derartige Schaltungen werden in industriellen Stromversorgungen eingesetzt um notwendige
Redundanzen zu schaffen.

Vielleicht sollte man wirklich einen eigenen Beitrag hierzu eröffnen?
Was meint ihr?

Gruß
Peter

Hallo,
ich habe mir mal die Beschreibung zum MAXBEC2D angesehen.
Es ist ein linearer Spannungsregler, welcher 2 entkoppelte Eingänge - vermutlich über Schottky Dioden realisiert - besitzt.
Das schließe ich daraus: "Die angeschlossenen Akkus werden gleichzeitig entladen ..."
Grundsätzlich wäre es natürlich möglich jede X-beliebige Spannungsquelle unter Einhaltung der empfohlenen Eingangsspannungen
- auch BEC's - an die beiden Eingänge anzuschließen.
Sinn macht das natürlich überhaupt nicht, da man zwar 2 Spannungsquellen hat, diese aber dann wieder in einem einzigen zentralen
und betriebswichtigen Zweig zusammenführt.
Diese Art von "Redundanz" ist trügerisch aber leider bei vielen Herstellern Standard.

Gruß
Peter
