Naza und Jeti Empfänger binden ?

Hallo Leute

bin Anfänger und möchte meinen AD1 Naza Quadrokopter mit meiner neuen Jeti DC24 binden, habe mir ein neues Modell angelegt und im System PPM eingestellt .

Habe den Kopter auch mit dem PC verbunden um im Naza Programm alles einzustellen nur leider keine Reaktion


Meine Frage:

Welchen Empfänger brauche ich dazu?

und welches Kabel von der Naza gehört wo in den Empfänger rein ?

Lese auch immer wieder über Summensignal verbinden ....hm ok bei der Naza habe ich 8 Kabel wenn ich Summensignal nehme was ist mit den anderen werden die dann nicht gebraucht ?

Bin ehrlich gesagt etwas ratlos

Lg...

Hallo Lg...,
die Frage, die Du erst mal klären solltest, was für Summensignale unterstützt die Naza.

Ingmar

Hallo unbekannter...

Summensignal = Alle Kanäle werden über ein "Kabel" übermittelt da würde ein REX 3 reichen. Falls dein NAZA dies unterstützt wäre auch noch das Protokoll wichtig (SBus, PPm exBus etc).
Die anderen Anschlüsse bleiben frei, da nicht benötigt.

Oder der klassische weg, also jeden Kanal seperat übertragen, dann brauchst du einen Empfänger mit dementsprechend Ausgängen.

Was genau dein NAZA (ich denke Mal ist ein FlightControler) unterstützt, kann ich dir nicht sagen, da würde ich mir Mal die Anleitung dazu runterladen und nachlesen.

Aber hier im Multicopterunterforum sind schon einige Beiträge dazu ob es jetzt genau deine Version des NAZA ist weiß ich nicht, einfach Mal stöbern/suchen. Habe keine Erfahrung mit Multicoptern.

Hier im Forum sprechen wir uns gerne mit Vornamen an, wäre schön, deinen zu erfahren.

Edit:
Ingmar war schneller

Gruß
Nicolas

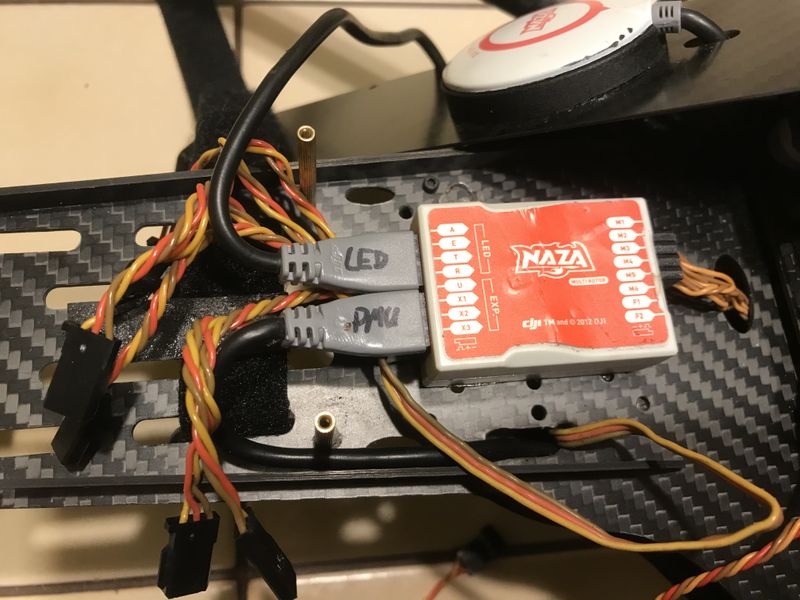

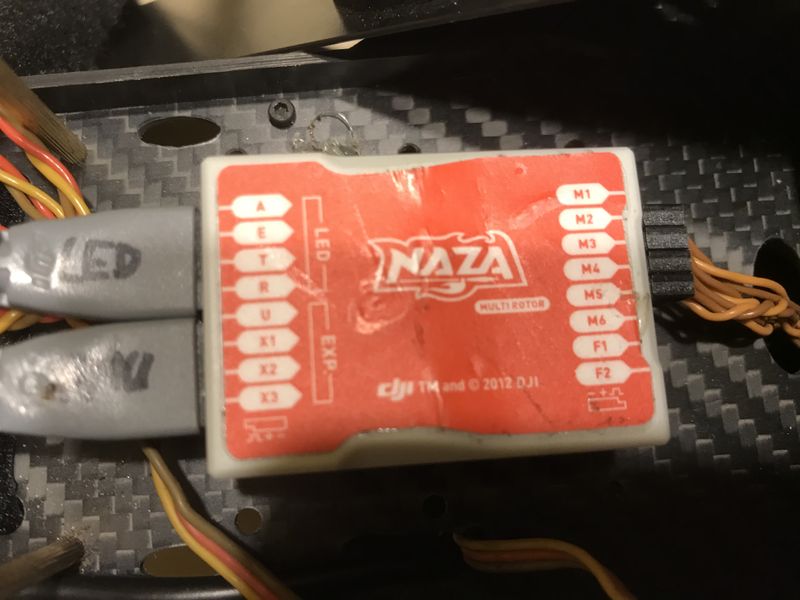

soweit ich das sehe habe ich Naza M - V2...aber wo schließe ich das Summensignal an beim Naza und wo beim Empfänger wenn das so geht wäre ja super erspare ich mir die anderen Kabel

welcher ist besser habe noch einen Duplex R4 und einen Rsat 900 ?

Lg....Reinhold

Hallo Reinhold,

lade dir doch Hier die BedienungsAnleitung vom NAZA M v2 runter. Da sollte alles drin stehen. Gerade was du wie einstellen Mist in der Software und auf welche Protokolle du ihn einstellen kannst und auch wo das Summensignal angeschlossen wird.

Zumindest um deine Fragen zu beantworten.

Ein wenig Eigeninitiative schadet nicht und zuerst die BA lesen auch nicht

Der rsat900 ist ein reiner Backup Empfänger, der nicht gedacht ist, ihn OHNE einen 2,4ghz Empfänger zu betreiben. Beim R4 auch erstmal die BA lesen ob dieser das vom NAZA benötigte Protokoll unterstützt. Glaube da gab es Mal einen der nicht alle Protokolle konnte.

Ohne Einarbeitung in den FC und in den Sender wird es schwer. Mag bei einer 4Servo Schaumwaffel noch gehen aber bei dem was du vor hast m.M.n. eher nicht.

Gruß
Nicolas

Hallo Reinhold,
ich hatte einmal eine Naza über Einzelkanäle angehängt, das sollte immer gehen.
Ich denke PPM auf X2 sollte am einfachsten sein. Limitier aber die Kanalanzahl am PPM Ausgang des Empängers auf 8 (PPM8).
Auch bei der Wiedholrate wäre ich konservativ, weniger als 25 ms würde ich nicht nehmen.
Grüße Alois
