THEMA: Telemetriedaten von Betaflight

Telemetriedaten von Betaflight 10 Aug 2018 10:32 #25

  • prell16547
  • prell16547s Avatar
  • Offline
  • Junior Boarder
  • Junior Boarder
  • Beiträge: 25
  • Dank erhalten: 2
@Thomas, für das GPS Testen kann ich mich natürlich anbieten. Flugtechnisch bin ich kein Anfänger (nur bei FPV bin ich sehr auf das erste "Gefühl" gespannt).
Also wir gesagt, ich nutze Matek F405 CTR. Sind für dich die Log files aus der DS16 interessant oder die Files von SD Karte auf dem FC?

Jan

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Telemetriedaten von Betaflight 14 Aug 2018 19:06 #26

  • LuKnu
  • LuKnus Avatar
  • Offline
  • Fresh Boarder
  • Fresh Boarder
  • Beiträge: 9
  • Dank erhalten: 1
Hallo zusammen, ich nutze eine DS-14 und weiß einfach nicht wie ich den Rsat2 an meinen Flightcontroller anschließen muss um EXBUS nutzen zu können.

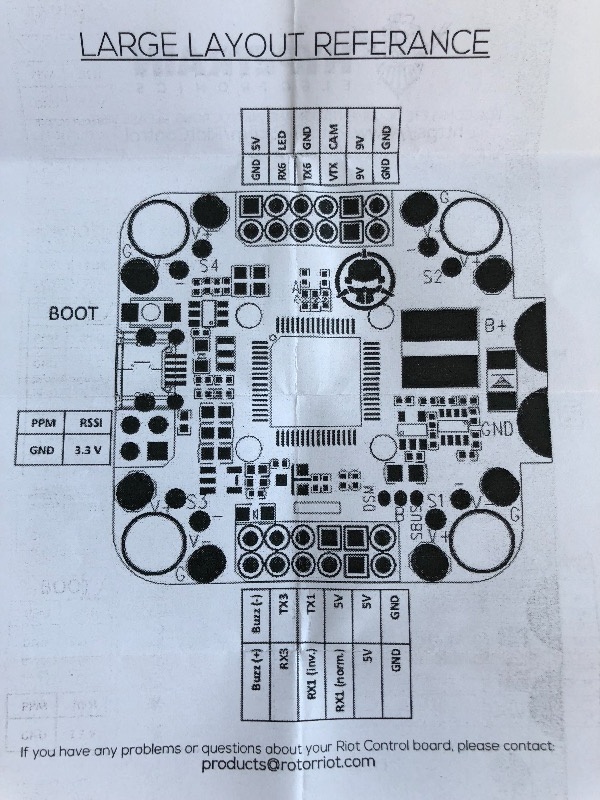

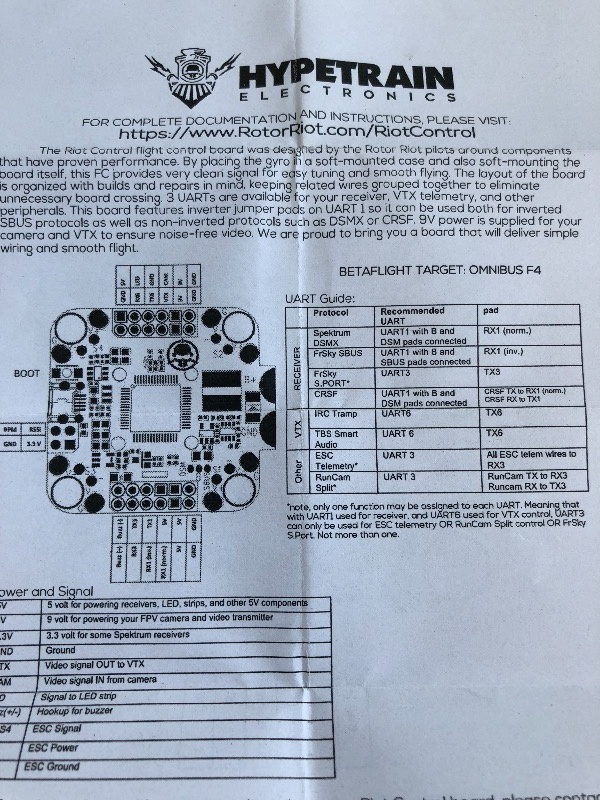

Ich verwende ein Riot Control F4 Board. Vielleicht kann mir jemand helfen...
Anhänge:

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von LuKnu.

Telemetriedaten von Betaflight 14 Aug 2018 19:31 #27

  • Roady123
  • Roady123s Avatar
  • Offline
  • Gold Boarder
  • Gold Boarder
  • Beiträge: 266
  • Karma: 2
  • Dank erhalten: 40
Hi,

das sollten wir zum laufen bringen.
Als erstes einen 2.7 kohm wiederstand zwischen rx3 und tx3. Dann dein empfänger an rx3 anlöten. Nun im empfänger den exbus an dem ausgang einstellen andem du angeschlossen hast. Jetzt in bf in ports bei uart 3 serial rx aktivieren. Danach unter setup serial provider wählen und protokoll exbus.
Nun müssten unter reciever deine ausschläge sichtbar sein.

Gruß Christoph

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Telemetriedaten von Betaflight 15 Aug 2018 07:51 #28

  • prell16547
  • prell16547s Avatar
  • Offline
  • Junior Boarder
  • Junior Boarder
  • Beiträge: 25
  • Dank erhalten: 2
...und dran denken, beim RSAT den EXT Anschluss benutzen (steht auch Kleingedruckt unter dem Punkt "Serialler Ausgang" in der DS).
Auch mal über die DS beim RSAT kontrollieren, wieviele Kanäle übertragen werden (Geräteübersicht ->Duplex RSAT-EX -> Haupteinstellungen -> PPM Einstellungen), falls du viele Schalter in bf nutzen willst.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von prell16547.

Telemetriedaten von Betaflight 15 Aug 2018 14:18 #29

  • LuKnu
  • LuKnus Avatar
  • Offline
  • Fresh Boarder
  • Fresh Boarder
  • Beiträge: 9
  • Dank erhalten: 1
Vielen Dank für die schnelle Hilfe:)
Könnte ich den Widerstand auch zwischen TX1 und RX1 inv. löten und das Signalkabel vom Empfänger dann an den RX1 inv.?

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Telemetriedaten von Betaflight 15 Aug 2018 14:44 #30

  • Roady123
  • Roady123s Avatar
  • Offline
  • Gold Boarder
  • Gold Boarder
  • Beiträge: 266
  • Karma: 2
  • Dank erhalten: 40
Hi,

dort ist ja der Inverter dabei, dass kann ich nicht genau sagen ob es dann funktioniert. Vielleicht kann da ein anderer mehr sagen.
Wenn es meine FC wäre und ich keinen anderen UART frei hätte würde ich es einfach probieren. Kann natürlich auch schief gehen...

Demnächst ist in BF ein optimierter CODE von Thomas implementiert, dort wird dann kein Wiederstand mehr benötigt und direkt an TX gelötet!

Gruß Christoph
