DX5-Modul aus Spectrum-Sender in DC16 nutzen?!?! 29 Mär 2013 17:51 #31

  • Gammarex
  • Gammarexs Avatar
  • Offline
  • Senior Boarder
  • Senior Boarder
  • Beiträge: 42
  • Dank erhalten: 6
Moi Klaus,

danke Dir auch, und viel Erfolg! :)

Gruß Stefan

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

DX5-Modul aus Spectrum-Sender in DC16 nutzen?!?! 14 Jul 2013 02:19 #32

  • Nachtfalke
  • Nachtfalkes Avatar
  • Offline
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 123
  • Dank erhalten: 3
Hallo
ich habe eine Arduino-Board Lösung mit DX4 Modul von meiner Futaba T8FG (Lehrer-Schüler Buchse)
Kann ich diese Lösung einfach an die PPM Buchse anschliessen...
Also einfach Futaba Stecker ab, Jeti interner Stecker dran... +, - , PPM beachten....und schon geht das??

Ich habe keine Ahnung was das für ein Arduino-Board ist und welche Software...

Vielen Dank
Viele Grüße
Frank - Alias der Nachtfalke
_________________________________________________ __________________________________________________
E-Flite: mCPx fullBL
Mikado: LOGO 500SE
Tragi : Cluster
Valenta: Carbonara
Lesky: Pace VX L
HJK: Pilf
RC-Factory: Click R2,
controlled by DC-16

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

DX5-Modul aus Spectrum-Sender in DC16 nutzen?!?! 15 Jul 2013 21:21 #33

  • Gammarex
  • Gammarexs Avatar
  • Offline
  • Senior Boarder
  • Senior Boarder
  • Beiträge: 42
  • Dank erhalten: 6
Hallo Nachtfalke,

ich denke schon das das funzt.

Ich habe es so gelöst: JetiRsat auf das Arduino-Board dann zum DX6 Modul, ich wollte nicht die DC16 verändern.

Welche Versorgungsspannung gibt denn die Lehrer Buchse von deiner Futaba denn raus, um das Board zu versorgen ? Jeti hat nur max 4.2V und weniger. Hast deine Schaltung noch ein Spannungsregler ?

Gruß Stefan

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

DX5-Modul aus Spectrum-Sender in DC16 nutzen?!?! 15 Jul 2013 22:52 #34

  • Nachtfalke
  • Nachtfalkes Avatar
  • Offline
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 123
  • Dank erhalten: 3
Hallo

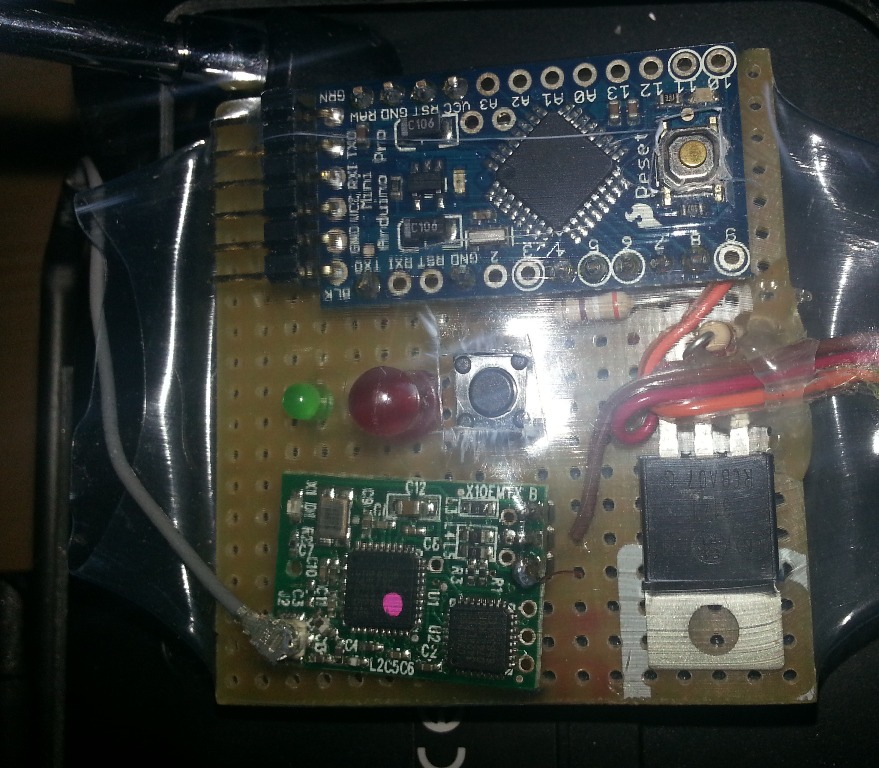

das ist mein Modul, wobei das Spektrum Modul inzwischen einem Full Range DX4 Modul gewichen ist



Leider habe ich die Futaba nicht hier, kann die Spannung nicht nachmessen...finde ich aber noch raus...
mein RSAT2 ist auch unterwegs...
Viele Grüße
Frank - Alias der Nachtfalke
_________________________________________________ __________________________________________________
E-Flite: mCPx fullBL
Mikado: LOGO 500SE
Tragi : Cluster
Valenta: Carbonara
Lesky: Pace VX L
HJK: Pilf
RC-Factory: Click R2,
controlled by DC-16

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

DX5-Modul aus Spectrum-Sender in DC16 nutzen?!?! 16 Jul 2013 06:44 #35

  • Gammarex
  • Gammarexs Avatar
  • Offline
  • Senior Boarder
  • Senior Boarder
  • Beiträge: 42
  • Dank erhalten: 6
Moin Nachtfalke,

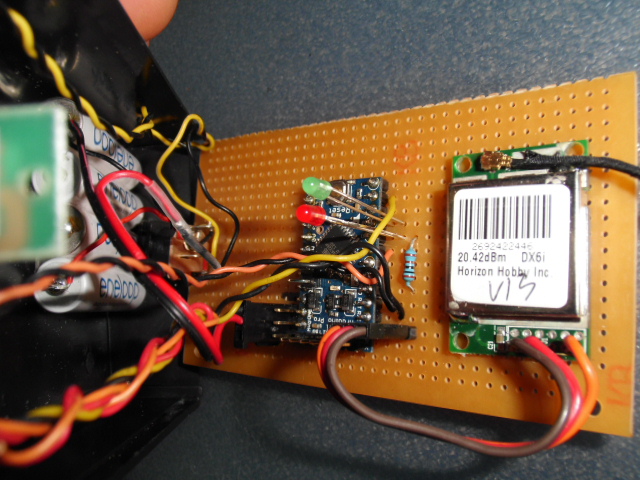

mit dem Rsat funzt das sehr gut.Auf deinem Board ist ein Spannungsregler mit drauf.
Das ganze in ein kleines Gehäuse gepackt und der Transponder ist fertig.
Die Buchse zwischen den beiden Schaltern ist der simanschluß für den PC.

Gruß Stefan
Anhänge:

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

DX5-Modul aus Spectrum-Sender in DC16 nutzen?!?! 16 Jul 2013 09:53 #36

  • Nachtfalke
  • Nachtfalkes Avatar
  • Offline
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 123
  • Dank erhalten: 3
Hallo Stefan,
sehr schön gelöst!!!

Zu meinem Verständnis, die Anordnung
eneloop Pack 5 Zellen?,
die Plus Leitung geschaltet
Rsat2 ( Verbindung über Servokabel ?) Welchen Ausgang benutzt du da?
Anschluss an Arduino-Board ist klar, Pus minus PPM

Stimmt das so?

Wie lange hält der Eneloop pack und wie machst du das mit dem Laden? sehe dafür keine Anschlüsse...

Das mit dem Sim fliegen habe ich Wireless gelöst
dazu benutze ich den SIM-Stick (habe davon eine ältere Version da ging nur Spektrum)
da habe ich einen billigen Orange-RX Empfänger (6€) von HK drauf und schon kann man ohne störende Schnur Sim fliegen...
Viele Grüße
Frank - Alias der Nachtfalke
_________________________________________________ __________________________________________________
E-Flite: mCPx fullBL
Mikado: LOGO 500SE
Tragi : Cluster
Valenta: Carbonara
Lesky: Pace VX L
HJK: Pilf
RC-Factory: Click R2,
controlled by DC-16
