THEMA:

Würde jemand einen Jeti-Spektrum Konverter bauen? 16 Okt 2015 16:26 #19

  • AlexBonfire
  • AlexBonfires Avatar
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 1022
  • Karma: 5
  • Dank erhalten: 280

Thomas.K schrieb: Stromversorgung aus dem Sender:
Ich würde im Traum nicht auf die Idee kommen, die Stromversorgung des Senders für ein externes Model zu missbrauchen. Du hängst ein externes System an die Aorta (Hauptschlagader vom Herzen)?


So ist es.
Wenn du wirklich Ahnung hast von der Materie ist es eine Option, wenn nicht dann lass es bleiben.
Nimm das angegebene Modul, baue es zusammen mit einm R3L und einem 4-Zeller NiMh in ein kleines Gehäuse vom Conrad dann hast du den Eigenbau-Knorz vom teuren Jeti-Sender getrennt. So (ähnlich) habe ich es auch gemacht.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Würde jemand einen Jeti-Spektrum Konverter bauen? 17 Okt 2015 12:50 #20

  • Thomas.K
  • Thomas.Ks Avatar
  • Besucher
  • Besucher
Hallo,

heute sind meine bestellten Teile angekommen:

Von KDH das Spektrum-Modul incl. LED, Bindetaster, Antennenbuchse und 2,4 GHz-Antenne
Von Conrad ein Gehäuse mit Batteriefachdeckel (123 x 73 x 39 mm für 4,30 €)

Aus meinem Fundus der RSAT2 und ein ENELOOP-Pack mit 2000mAh.

Bemerkung:
Ich habe zuvor noch niemals einen RSAT an meine DC16 gebunden, noch habe ich irgendwelche Versuche mit PPM-Signalen oder ähnlichen gemacht. Ich war also total unvorbelastatet.

Schritt 1:
Im Sender ein neues Modell angelegt anschl. Sender AUS

Schritt 2:
Den RSAT2 mit Bindestecker auf EXT und AKKU-Pak auf die BATT-Buchse gesteckt und Sender EIN
(möchten Sie den Empfänger binden? => na klar! darum mache ich das ja!)

Schritt 3:
Bindestecker am RSAT2 abziehen
AKKU abziehen
Sender AUS

Schritt 4:
Den Stecker vom Spektrum-Modul auf PPM/BATT stecken
Sender EIN
AKKU auf EXT stecken
(LED des Spektrum-Modul blinkt langsam = PPM-Signal o.k.)

Schritt 5:
Sender bleibt AN
AKKU am RSAT2 abziehen (Spannung trennen)
BNF-Flieger Lipo anstecken (blinkt schnell, da auf Bindung wartet)

Schritt 6:
Binde-Taster des Spektrum-Moduls gedrückt halten und den AKKU auf den RSAT2 stecken
Taste so lange festhalten, bis das BNF-Modul die Bindung angenommen hat.

Kanalzuordnung in der DC16:
1 = Querruder
2 = Höhe
3 = Drossel
4 = Seite
(bei 2 Querrudern verschiebt es sich, aber die meisten Hallenflieger haben nur 1 Querruder-Kanal)

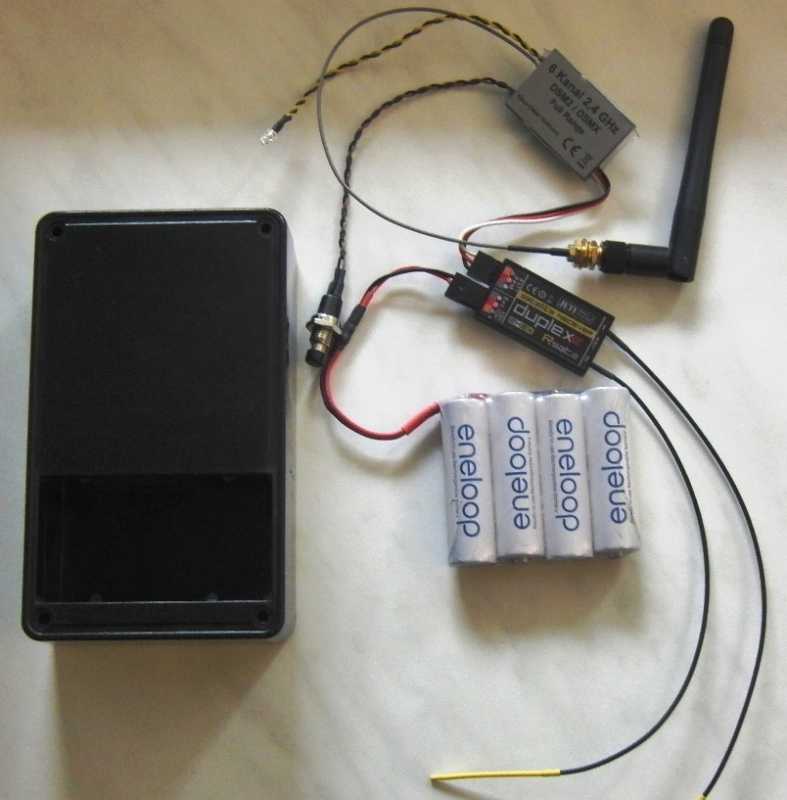

Zum guten Schluss noch ein Foto für den, der gern alles mal auf einem Bild sieht:
(das bisschen muss jetzt nur noch in das kleine Gehäuse eingebaut werden)

Gruß
Thomas

PS: Das muss man nicht bauen lassen, das kann jeder ganz einfach "nachbauen"
Was auf dem Bild noch fehlt ist ein kleiner Schalter, der den AKKU vom RSAT2 trennt.
Aber das sollte kein Problem darstellen.
Anhänge:

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von Thomas.K.

Würde jemand einen Jeti-Spektrum Konverter bauen? 18 Okt 2015 11:05 #21

  • Chris6380
  • Chris6380s Avatar
  • Offline
  • Fresh Boarder
  • Fresh Boarder
  • Beiträge: 14
  • Dank erhalten: 1
Hallo!

Super Beschreibung, werde mir das auch zusammenbauen, habe mir dieses Sendemodul beim "König" bestellt, war in nur 1 Woche von Hongkong bei mir im Haus und kostet nur einen Bruchteil von dem im vorher geposteten Link www.hobbyking.com/hobbyking/store/__4020...nsmitter_Module.html lg Chris
Folgende Benutzer bedankten sich: guepfl

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von Chris6380.

Würde jemand einen Jeti-Spektrum Konverter bauen? 19 Okt 2015 08:08 #22

  • guepfl
  • guepfls Avatar Autor
  • Offline
  • Junior Boarder
  • Junior Boarder
  • Beiträge: 36
  • Dank erhalten: 2
Kann man auch hier einen RSat anschließen und nur das PPM aus der LS-Buchse ?

Wennman tasächlich über die LS Buchse raus geht, sendet dann die Jeti-FS kein Signal mehr oder ? Das wäre dann zumindest ein kleiner Vorteil, weil die Funkstrecke zu RSat wegfällt.

Eine geignete Buchse wird man dann auch noch brauchen und entsprechen verlöten müssen.

LGG

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von guepfl.

Würde jemand einen Jeti-Spektrum Konverter bauen? 19 Okt 2015 08:19 #23

  • juppspeed
  • juppspeeds Avatar
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 373
  • Dank erhalten: 69
Hallo Chris zeige mal wie du das angeschlossen hast?

Viele Grüße Jupp

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Würde jemand einen Jeti-Spektrum Konverter bauen? 19 Okt 2015 15:36 #24

  • Chris6380
  • Chris6380s Avatar
  • Offline
  • Fresh Boarder
  • Fresh Boarder
  • Beiträge: 14
  • Dank erhalten: 1
Hallo juppspeed,

Habe es noch nicht angeschlossen weil ich meinen rsat erst in 2 wochen auf der Messe Kaufe .... Aber ich mache es genau gleich wie vorher von Thomas K. Beschrieben, da siehst du eh genau am Foto wie er es gemacht hat mit super Beschreibung! Lg Chris

Bitte Anmelden oder Registrieren um der Konversation beizutreten.
