DC 16 mit einem Fremdmudul (Spektrum) betreiben?

mCPX BL läuft auch einwandfrei auf der DS-16.

LG A

Hier die versprochene kurze Zusammenfassung.

Teil 1 Einbau des Sender-Moduls.
Teil 2 Einstellungen.


Mein Ziel war es in die DS 16 ein DM8 Spektrum-modul einzubauen, so das man nichts sieht und es einfach wieder zu entfernen ist.
Gleichzeitig hab ich auch noch einen PPM-Monostecker-Ausgang eingebaut.

Was braucht man:

-DM8 DSM2-Module von Spektrum (findet man noch in den USA über die Bucht)
-dieses Kabel: www.hacker-motor-shop.com/e-vendo.php?sh...06&t=880&c=884&p=884
-2 DS 16 Schalter oder Schliessstöpsel (damit man für die Garantie einen schnellen Rückbau tätigen kann)
-und falls man wie ich auch noch ein PPM-Ausgang einbauen will noch dieses Kabel: www.rc-easy.com/shop/product_info.php?in...r-f-r-DC16-DS16.html

Hier der Einbau als Ganzes, man möge mir den Kabelsalat verzeihen, er ist erst provisorisch und der ganze Einbau kann in 2-3 Minuten entfernt werden.

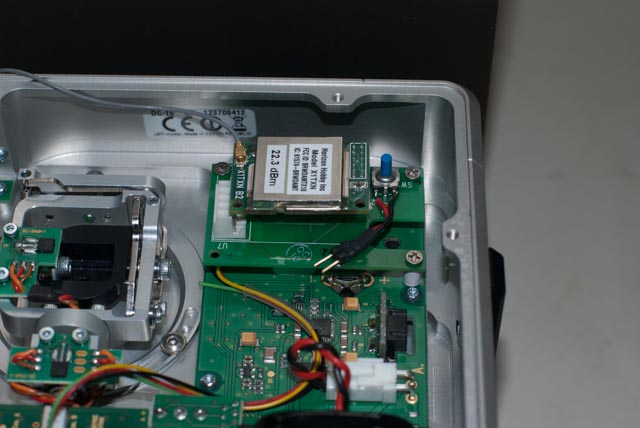

blauer Pfeil: das Sende Module DM8 (DSM2)
weiss Pfeil: der PPM Ausgang, (Kabelbelegung ist gelb das PPM Signal,; rot +Pol mit 3.5-4 Volt; schwarz Masse, grün Reserve)
grüner Pfeil: hier steckt die Antenne im Display. Dafür wurde die Antenne von der Platik Ummantelung befreit und nur mit einem Schrumpfschlauch geschützt.
lila Pfeile: Die beiden Schalter sc und sd wurden von der DS 16 getrennt und werden zu Einschalten und Binden der DM8 benutzt.
gelber Pfeil: der neue PPM-Ausgang.

Das Module DM8 wird folgendermassen an den internen PPM Ausgang so angeschlossen:

wobei hier das orange Kabel das PPM Signal trägt (also die gelbe Ader am Verbindungskabel)
das rot ist der +Pol
und das braun ist die Masse (also die schwarze Ader am Verbindungskabel)



ganz Wichtig der Wiederstand R2 muss entfernt werden.

Das DM8 Module hab ich nur ganz leicht mit Doppelklebeband fixiert.

Ich hab mir einen kleinen Kabelbaum gemacht, an dem ich auch noch die 3.6mm Mono-Klink-Buchse angehängt habe. Die rot Ader wir über einen Schalter (sc) trennbar gemacht.

Für das Binden der DM8 benutze ich einen Trainer/Schüler-taster den ich bei cd montiert habe.

Anschluss an das Module sieht so aus (Foto von Seppel):


Um den Klinkstecker für's SIM zu montieren hab ich den Bügel geopfert:



das Loch ist 0.8mm im Durchmesser zu klein, also hab ich es ganz vorsichtig mit einem selbst gebauten Handbohrer vorsichtig erweitert.
Zuerst habe ich innen alles abgeklebt und dann mit nach unten offenem Deckel, so das sämtliche Aluspäne herausfallen, 0,4 mm im Radus entfernt:



Man kann jederzeit die Buchse wieder mit dem Bügel tauschen, die Schrauben decken das minimal vergrösserte Loch perfekt ab.


Der Reichweiten-Test hat übrigens ergeben das 100m problemlos sind, ich habe dann aufgehört, da ich sowieso nur die ganz Kleinen mit dem Spektrum Modul fliege und dafür reicht die Weite eh, ob sie noch viel, viel grösser ist habe ich bis jetzt noch nicht getestet.

LG Andreas

Teil II folgt noch.

Nun noch zu den Einstellungen in english und mode 2 geht für den Nano CPX und den mCPX :

Swash type mechanical
Governor NO

Servo Assignment

1 Roll
2 Elevator (Nick)
3 Throttle
4 Yaw (Gear)
5 Gyro
6 Collective (Pitch)

Servo Setup
generell alle Einstellungen ein bisschen tiefer 90 / 100


in Fine Tuning

Function Curves mit Flugphasen einstellen.

und ganz wichtig Gyro auf 100% stellen.


Falls nur die Servos richtig laufen nach dem Binden, aber der Motor nicht, ist irgendwo ein Wert für Throttle zu hoch und/oder der Heli ist nicht auf Computersteuerung eingestellt. Beim Binden versuchen den Gearhebel nach rechts zu drücken.

Ich glaube das waren alle wichtgen infos.

LG Andreas

Hallo und guten Abend ins Forum,

ich habe mein Spektrum Modul mit der DC 16 sauber zum Laufen gebracht, habe ein Problem mit der Einstellung beim
Blade MCPX und Nano CPX mit den Einstellungen. Mir bricht immer die Motordrehzahl ein.
Wenn ich die Spektrum DX6i wieder mit den Helis binde, fliegen sie sofort wie sie sollen.
Wer kann mir einmal die kompletten Einstellungen/Wege für die Servos zuschicken und auch die kompletten Funktionskurven.
Oder ein komplettes Setting was läuft, zum Einspielen in den Sender. Evt. kann mir "Dogen" (Andreas) da helfen.
Egal wer antwortet, schon mal vielen Dank im Voraus.

Ein schönes Restwochenende wünscht

Jürgen, der heute schon auf dem Vereinsplatz 2000 qm Rasen gemäht hat, natürlich von Hand!

Hallo Andreas,

super, dass selbst in ein so kompaktes Gehäuse wie das der DS-16 noch ein Spektrum-Modul hineinpasst - gut, wirklich Maßarbeit!

Der Reichweitentest mit Spektrum ist unkritisch, weil Du damit nur kleine Modelle fliegst. Aber hast Du Dir mal angesehen, wo genau Du die Spektrum-Antenne hingesteckt hast ("ins Display")? Dort liegen bekanntlich die Jeti-Sendeantennen und sowohl der Sperrtopf (Messingrohr) als auch der Strahler (dünne Litze) einer Spektrum-Antenne könnten als passive Reflektor-Elemente für umgebende Antennen des Jeti-Systems wirken und diese dadurch verstimmen (Stichwort "Yagi-Antenne")...

Bevor Du nach so einem Umbau teure und weit entfernte Modelle mit Jeti fliegst, solltest Du klären, in welchem Abstand und in welcher Richtung die 4 Jeti-Antennen im Display liegen, um da keine Überraschung zu erleben. Im Zweifelsfall würde ich da eher die Spektrum-Antenne weit nach unten z.B. in eine Aussparung des Gehäuse-Rückdeckels legen (zumindest einige Lambda/4 entfernt von den Jeti-Antennen) und einen Reichweitenverlust bei Spektrum in Kauf nehmen...

Auf Deinem Foto ist nicht genau ersichtlich, wie weit die Spektrum-Antenne ins Display hineinragt, daher kann ich nicht recht abschätzen, ob dieses Risiko besteht (auch wenn die DS-16 4 Antennen hat, wäre eine Einbuße selbst bei einer davon "sehr schade"...)

Hat schonmal jemand die Lage der Jeti-Antennen im Display der DS-16 ermittelt bzw. dokumentiert?

Das würde mich ebenfalls sehr interessieren, denn ich überlege aktuell auch, wie ich meine DS-16 um Spektrum erweitere (ich habe aus o.g. Gründen aktuell eher eine kleine, aussen ansteckbare "Spektrum-Box" in Planung...).

Mit HF-Grüßen,
Henning / DB5SH


P.S. @Jürgen,
was für eine Gaskurve hast du denn für die Kleinen eingestellt?
Oder hast du die vielleicht vergessen? Für MCP-X und 130x habe ich meistens 100% Gas bei Voll-Positiv- und Negativpitch und (je nach Hauptmotor) ca. 60-80% bei Nullpitch...
Man kann natürlich auch durchgehend 100% fliegen, aber dann heult der arme Bonsai bei Nullpitch so arg auf

Hallo,

habe nun den Orange RX (Futaba auf Spectrum) soweit erfolgreich an den R Sat2 gekoppelt.
Leider habe ein Problem mit dem Motorlauf, d.h. er reagiert nicht nur auf CollectivePitch (was ja in Ordnung ist), sondern auch auf Gier.
Das heisst, wenn ich Gierhebel nach links bewege läuft der Motor knapp Erreichen der Mittelstellung an, obwohl die Gashebel auf Minimum steht.
Selbst auf "Motor aus" und Autorotation reagiert der Motor dabei nicht, erst wenn ich den Gierhebel nach rechts über die Mittelstellung bewege geht er wieder aus, lasse ich den Hebel los geht der Motor wieder an. Die Servos reagieren aber alle richtig.
Dasselbe passiert auch bei Verwendung der MX-16 mit eingebautem Jetimodul - also kann es ja wohl primär nicht am Sender liegen.

Woran aber dann? Habe alles mögliche durchprobiert,- ohne Erfolg.

Übrigens, die von Andreas geposteten Einstellungen passen bei mir gar nicht, keine Ahnung warum.

Wäre schön wenn mir jemand auf die Sprünge helfen könnte.



Schöne Grüße
Peter
