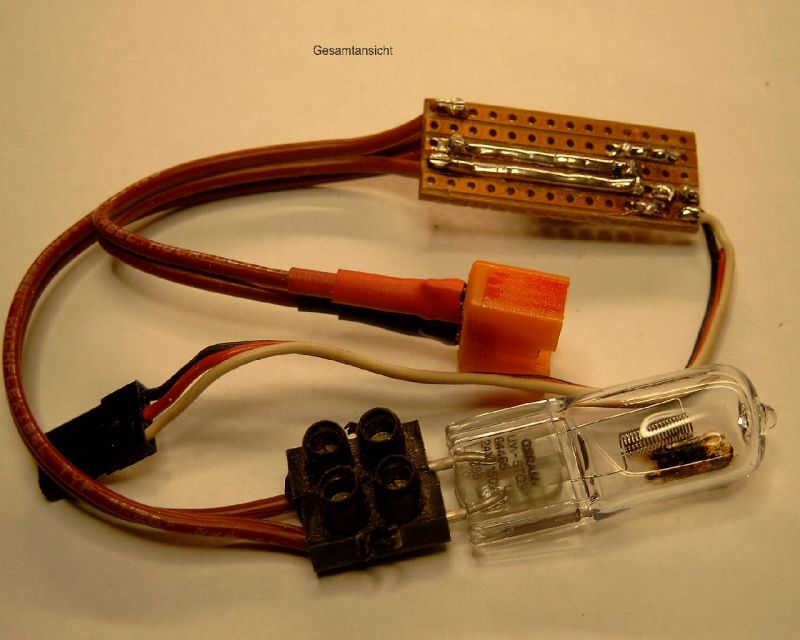

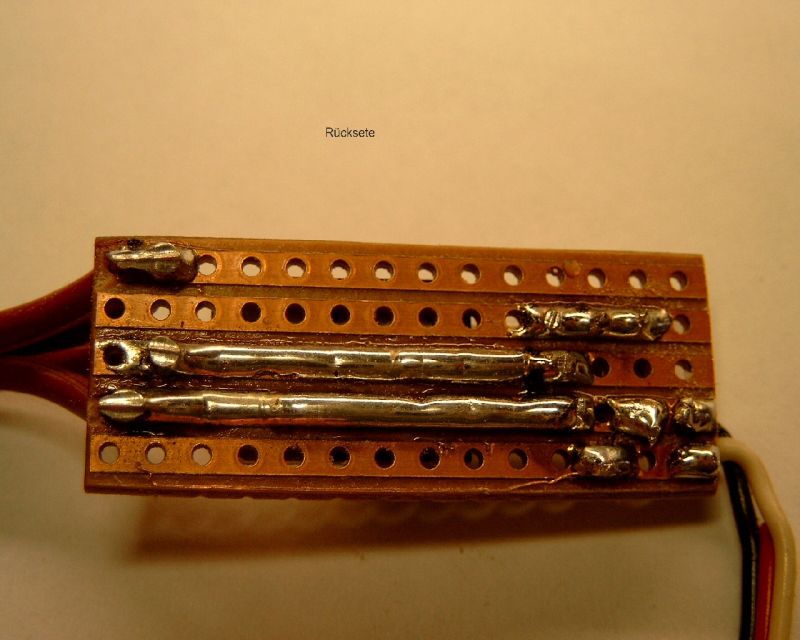

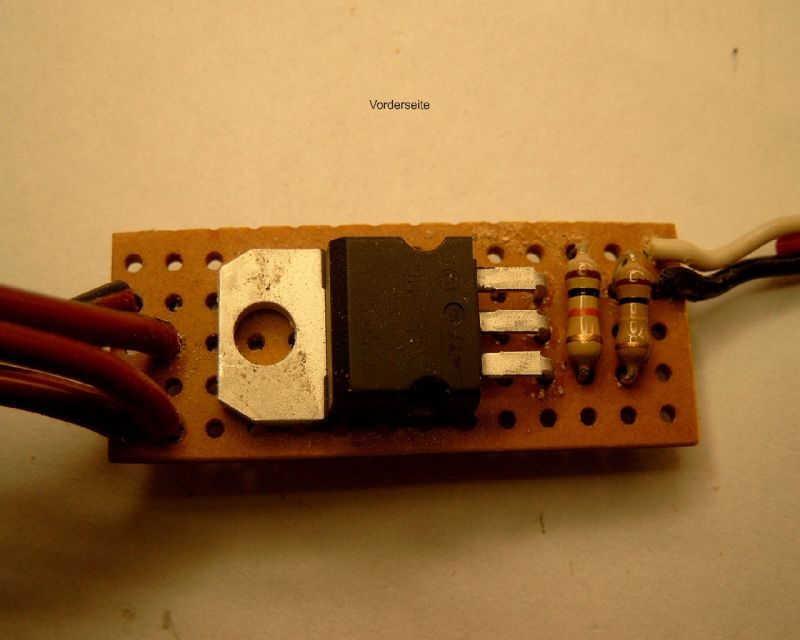

nun zu guter Letzt noch eine Schaltung für etwas höhere Leistung, die jeder, der einen kleinen Lötkolben und 1mm Elektroniklot besitzt und schon einmal gelötet hat, zusammenbasteln kann. Getestet habe ich mit 12 Volt und 6.7 Ampere. Dann wird der FET bei Dauerbetrieb ca. 40 Grad warm.
Mit den 3 Varianten, die ich mir gebaut habe, kann ich alle für mich vorstellbaren Anwendungen abdecken.

Gruß

Günter

und mal wieder Probleme mit der Schaltung,
nächster Versuch.
Irgendwie bekomme ich es nicht hin, obwohl ich es schon mit 800X600 sowie PNG Format versucht habe. Die anderen Bilder haben doch auch funktioniert. Wenn also jemand Interesse an der Schaltung haben sollte bitte über PN melden, die Mailadresse mitteilen und ich sende die Schaltung per Mail.
