Belastbarkeit der Empfänger-Signalpins

  • Günter
  • Günter's Avatar Offline
  • Elite Mitglied
  • Elite Mitglied
  • Beiträge: 237
  • Dank erhalten: 84

Günter antwortete auf Belastbarkeit der Empfänger-Signalpins

Posted 30 Mai 2014 12:56 #37
Hallo Peter,
gerade habe ich die bestellten Mosfets erhalten und bin dabei mir etwas zu basteln. Das werde ich ausführlich dokumentieren und in den nächsten Tagen hier im Forum vorstellen.

Gruß

Günter
von Günter
Folgende Benutzer bedankten sich: smartrobert

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • AlexBonfire
  • AlexBonfire's Avatar Offline
  • Platinum Mitglied
  • Platinum Mitglied
  • Beiträge: 1083
  • Dank erhalten: 327

AlexBonfire antwortete auf Belastbarkeit der Empfänger-Signalpins

Posted 30 Mai 2014 12:57 #38
Falls du das hier meinst: www.jetiforum.de/media/kunena/attachments/696/fet.pdf
Der MOSFET bekommt am Gate eine Spannung und schaltet durch.
RL ist die Last, also deine Lampen.
Die Kondensatoren dienen zur Stabilisierung der Versorgungsspannung des Verbrauchers (Lampen).
Diese Spannung ist der Höhe begrenzt durch die Maximalwerte des MOSFET und den Kondensatoren und muss eine gemeisame Masse mit der Stromversorgung der RC-Anlage haben.
von AlexBonfire

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • JoFischer
  • JoFischer's Avatar Offline
  • Elite Mitglied
  • Elite Mitglied
  • Beiträge: 210
  • Dank erhalten: 65

JoFischer antwortete auf Belastbarkeit der Empfänger-Signalpins

Posted 30 Mai 2014 14:22 #39
Hallo Peter,

die FET´s braucht jemand der Ströme über 0,8 A schalten möchte.

Sie sind hier in Forum aufgetaucht, weil sie den Signalausgang nur sehr wenig belasten.

Und jetzt wollen alle FET´s anwenden, diese ist aber Schwachsinn.

Der vorgeschlagen FET kann 60A und kostet mehr als1 €.

Meine Transistoren kosten 7 Cent.

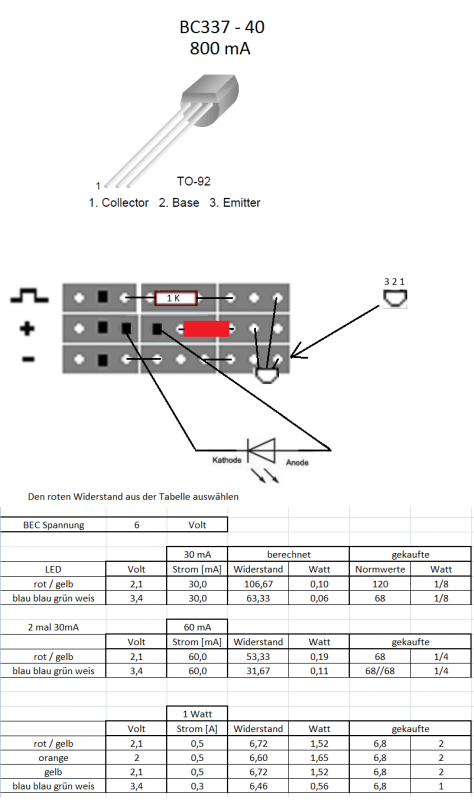

Ich habe gestern eine Platine mit Transistoren in Betrieb genommen.

Diese möchte ich euch gerne vorstellen:

Der 1 K Ohm Widerstand dient dazu, den Strom des Ausgangspins zu begrenzen. (Diesen würde man bei FET´s nicht benötigen)
Mit dem roten Widerstand muß man Strom für die LED´S begrenzen.
Für 6V Glühlampen kann man anstatt der Widerstands eine Brücke einlöten.

Die Schwiergkeit für nicht Elektroniker ist die Berechnung dieses Widerstands für die LED´s.

Aber ich habe euch eine kleine Tabelle in meine Zeichnung kopiert - damit könnt Ihr sehen was für Widerstände ihr benötigt.

Ich habe gestern eine Platine mit insgesamt 4 Ausgängen in Betrieb.

1 x 30 mA für eine LED
1 x 60 mA für zwei LED´s
1 x 30 mA reserve
1 x 0,5 A (1 Watt Emitter für den Landescheinwerfer)

Gruß nach Holland

JoFischer
Last Edit:30 Mai 2014 14:25 von JoFischer

Anhänge:

Letzte Änderung: 30 Mai 2014 14:25 von JoFischer.
Folgende Benutzer bedankten sich: smartrobert, Eifelblitz

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Günter
  • Günter's Avatar Offline
  • Elite Mitglied
  • Elite Mitglied
  • Beiträge: 237
  • Dank erhalten: 84

Günter antwortete auf Belastbarkeit der Empfänger-Signalpins

Posted 30 Mai 2014 14:48 #40
Hallo Jo,
finde ich nicht so toll dass Du die Lösung mit den FETs als Schwachsinn bezeichnest. Außerdem verschweigst Du dass Deine Beleuchtung aus dem Empfänger Akku bzw. dem BEC gespeist wird. So etwas würde ich nie machen denn bei einem Kurzschluss in der Beleuchtung fällt mir das Modell vom Himmel, aber ich habe dann ja einen zusätzlichen Akku und nach Deiner Rechnung ca. 93 Cent gespart.

Gruß

Günter
von Günter

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • AlexBonfire
  • AlexBonfire's Avatar Offline
  • Platinum Mitglied
  • Platinum Mitglied
  • Beiträge: 1083
  • Dank erhalten: 327

AlexBonfire antwortete auf Belastbarkeit der Empfänger-Signalpins

Posted 30 Mai 2014 16:35 #41

JoFischer wrote: Und jetzt wollen alle FET´s anwenden, diese ist aber Schwachsinn.
Der vorgeschlagen FET kann 60A und kostet mehr als1 €.
Meine Transistoren kosten 7 Cent.
JoFischer


Der vorgeschlagene FET kann 60A mit einem Kühlkörper so groß daß ihn sicher kein Modellbauer einbaut. Ohne Kühlkörper kann er wenige Ampere.
Dein Transistor kann max. 800mA bzw. max. Verlustleistung 625mW und ist damit schnell am Limit. Für eine Nachtflugbeleuchtung ist er schon zu schwach.
Ich würde mal sagen: den Transistor baut nur ein, wer die 93cent sparen will, alle anderen nehmen MOSFETS weil die zum Schalten prädestiniert sind.
Sie als Schwachsinn zu bezeichnen halte ich schon für sehr weit aus dem Fenster gelehnt ...
von AlexBonfire

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • AlexBonfire
  • AlexBonfire's Avatar Offline
  • Platinum Mitglied
  • Platinum Mitglied
  • Beiträge: 1083
  • Dank erhalten: 327

AlexBonfire antwortete auf Belastbarkeit der Empfänger-Signalpins

Posted 30 Mai 2014 16:41 #42
Ach ja:
Beispielsweise ein IRLML2502 kostet bei Reichelt 17cent, ist wesentlich kleiner und leichter wie der BC337 und schaltet rund 3A.
An der Stelle 11cent zu sparen halte ich jetzt zum Beispiel für Schwachsinn.
von AlexBonfire

Bitte Anmelden oder Registrieren um der Konversation beizutreten.
