Hallo John,

Ich habe diese verwendet.

Gruß JoFischer

Hallo JoFischer!

Vorerst auch mal danke für diese Lösung, ich habs auch mal nachgebaut.

Meine Frage:
Ist es egal wie die 2 Mulis an den 12s Akku dran kommen oder muss da auf korrekte Reihenfolge geachtet werden?
Also Muli1 an den 1. Balancer des 1. Akkus, und Muli 2 an den 2. - geht das auch umgekehrt oder raucht's dann .....

Nochwas, die Doku ist noch immer nicht ganz korrekt denk ich....
Du gehst bei deinem 2. Bildchen im Schaltplan vom - des 2. Akkus auf das Signal das kann so nicht sein oder?
In der darunter dargestellten Platine passt es aber (Signal extra, Minus extra).

Meins funktioniert jedenfalls - außer das es relativ lang dauert bis alle Werte von der ds16 erkannt werden (hab mal nur die 2 Mulis am Expander hängen, sobald ich gps Logger + j-log dazu hänge werden nur tlw. Werte angenommen...?? Ich denk da wirds dem Ex irgend wie zu viel auf einmal....)





Lg
Christian

Hallo Chistian,

Schön das bei Dir auch funktioniert.

die Reihenfolge der Mulis6s ist sehr wichtig - sonst raucht es.

Der 2. Akku muß über die Platine gehen. Auf welchen Kanal des Expander Du die Muli6s dann steckst ist aber egal.

Das Problem, das der Muli6s über Optokoppler zeitweise etwas länger braucht bis die Daten von der DC-16 erkannt werden habe ich auch festgestellt - das will ich noch mal genauer untersuchen.
Aber je mehr Daten der Expander übertragen soll, des so schlechter wird die Übertragung.

Ich habe diese Optohoppler verwendet.

Gruß Jochen

Hallo Jochen!

Danke ich werde dann mal drauf achten dass ich nicht abrauche...

Ich hab allerdings noch nicht gecheckt was sich da wo ins Gehege kommt - ist doch jetzt eh galvanisch getrennt?
Würde ev. eine 2. Platine gleicher Bauart am 2. Muli Abhilfe schaffen?

Ist rein Interesse halber bzw. kenn ich mich ja, irgend wann erwisch ichs mal verkehrt herum...

LG
Christian

PS.: mit meinem Expander E4 EX plag ich mich hier auch ziemlich rum, ich krieg leider nur einen Teil der Telemetriedaten angezeigt...
Das gehört hier aber nicht hin, ggf. mach ich dazu einen eigenen Thread auf falls ich nicht weiter komme.

entschuldigen Sie meine Deutsch, ich bin mit Google übersetzen

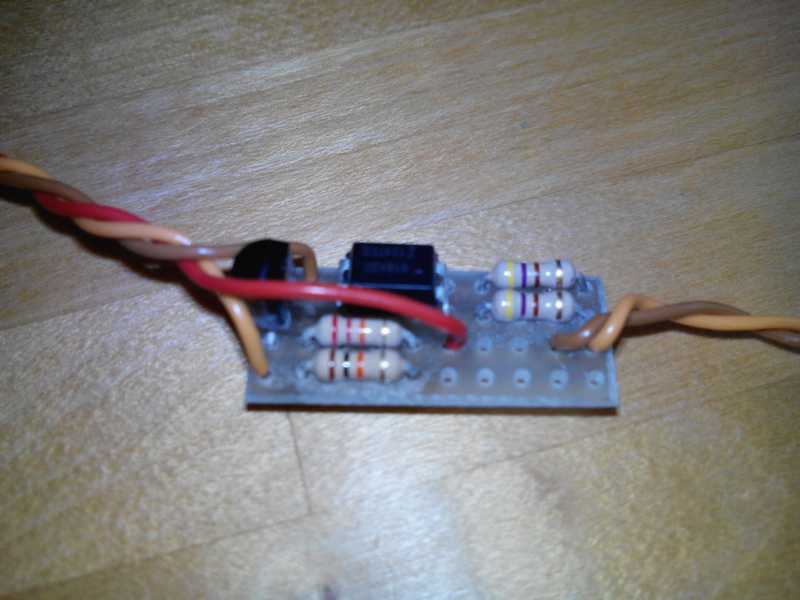

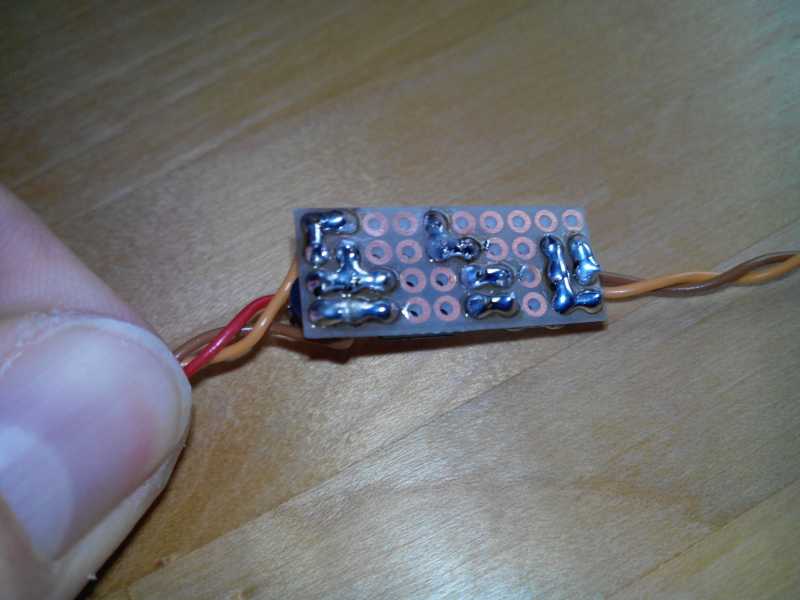

Ich kann nicht mein Board zu arbeiten.

für die, 5k Widerstände in dem Diagramm auf den Fotos in diesem Forum sehe ich 470 Ohm Widerstände. Ich bin mit 510 Ohm ...

Ich habe Dreifachprüft die Anschlüsse und es funktioniert nicht

Ich bin mit dieser Teile
... klicken Sie bitte auf die Links und mir sagen, wenn es sich gut mit den Gegnerinnen in Ihrem Diagramm

transister

opto


nur die Batterie auf MU6 Nummer 1 ist zeigt sich in der jeti Sender. Ich habe die automatische Sensor-Setup nach der Zugabe der zweiten Mu-6 durchgeführt

Hallo!

Wäre die Platine ev. auch bidirektional denkbar?

Derzeit gehts natürlich nur in 1 Richtung, der Zugriff zum Sensormenü klappt nur bei direktem Anschluss.

Gruß
Christian
