Hallo Micha,

in meiner Skizze sind 2 Akkus mit jeweils 6 Zellen angeschlossen,diese haben 2. Balancerstecker.

Wenn jemand zum Beispiel einen 10 Zelligen Akku anschließen möchte, der nur einen Balancerstecker hat, muß man eine Verbindung zwischen den letzten PIN des 1.Mulis (der direkt am Expander angeschlossen ist) und dem ersten PIN des 2. Mulis (der über optokoppler mit dem Expander verbunden ist) hergestellt werden.


Gruß JoFischer

Hallo Jochen,

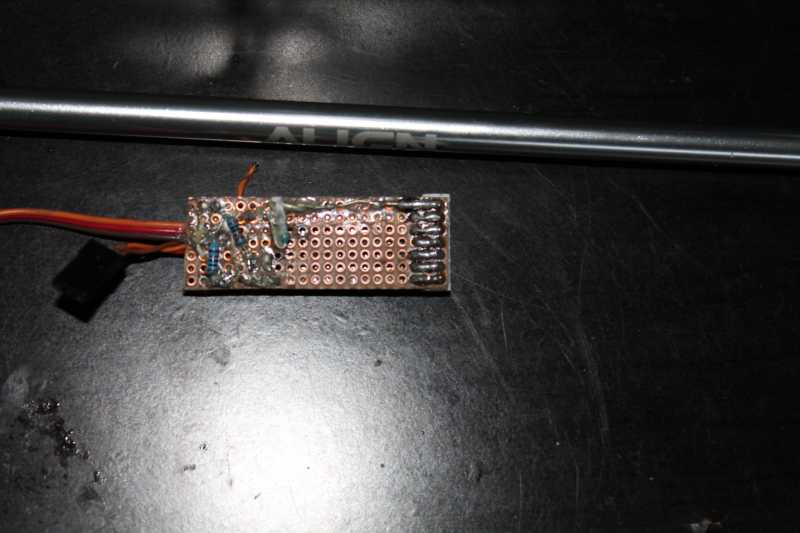

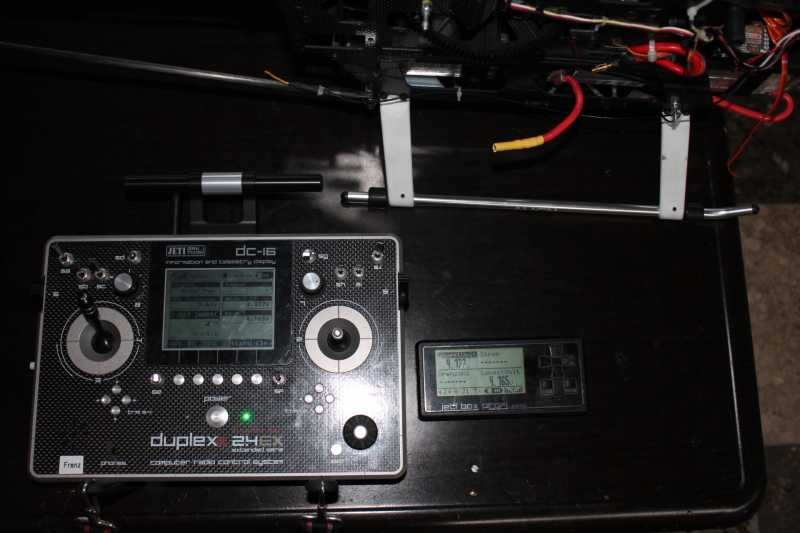

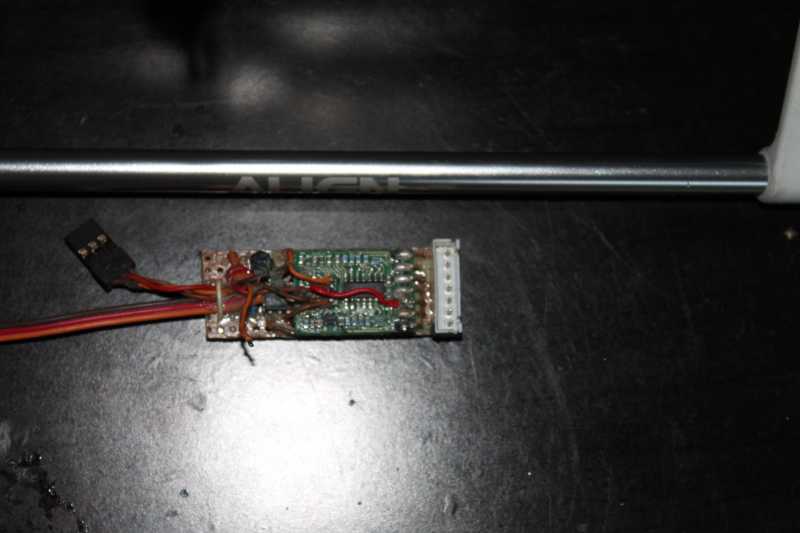

Vielen Dank für Deine Schaltung.Sie funktionert auf Anhieb.Ich habe Bilder von meiner Bauform und den C Lieferschein (für 5) mit den verwandten Bauteilen angehängt.Den Balancerbuchse muss nur noch entsprechend des verwendeten Akku bestellt werden Es ist für mich nicht nachvollziehbar das dieser Sensor für Jeti so ein Problem ist und die Sicherheit einen Akku nicht zu töten ist doch jedem dieser Sensor Wert.

MFG.

Micha

Ps.Ich hatte ein zweites Servokabel für eventuelle Updates direkt an den MUli angelötet.Die Verbindung der Impulsleitung zu Deiner Schaltung
führt für die Profibox zu einen nicht vorhandenen Sensor.Gibt es eine Möglichkeit das zu verhindern?

Hallo,
Auch wenn dieses Thema schon etwas älter ist, möchte ich doch etwas anmerken.
Gem. Jeti Ex Telemetrie Protokoll liegt der High Pegel bei ca. 3V.
In der von JoFischer angegebenen Schaltung (Optokoppler + Transistor BC337) liegt der High Pegel
auf Höhe der Eingangsspannung, in diesem Fall bei 6V.

Der Transistor wird ja aufgrund des Basiswiderstands (20K) auf Durchgang geschaltet.
Somit liegt zwischen Kollektor = Telemetrie Ausgang und Emitter = Masse 0V (Low Pegel) an.
Kommt jetzt vom Optokoppler ein High Signal, wird die Basis des Transistors BC377 durch den Transistor im
Optokoppler auf Masse gezogen. D. h. der Transistor BC377 sperrt. Der Kollektor wird dadurch auf 6V gezogen,
weil der Eingangswiderstand des Expanders sehr hochohmig ist.

Ich bin mir nicht sicher, ob das der Eingang des Expanders auf Dauer aushält.

Vielleicht kann ja JoFischer etwas dazu anmerken?

Gruß
Peter

Bin nicht Jo,aber habe einige so in Betrieb.Die halten und funktionieren mit dem Mat aus meiner angehängten Con. Rechnung.
Es gibt da kein Problem.

Micha

Danke für die Info.
Das es funktioniert ist mir schon klar.
Die Frage ist nur wie lange, vor allem wenn man die RC-Anlage mit 8,4V betreibt.
Dann liegen nämlich auf dem Ext. Telemtrieport die 8,4V an.
Ob das dann der Ext. Telemtrieport verträgt?

Ich will das von Jo auf keinem Fall schlecht machen, bitte nicht falsch verstehen!

Mich würde nur interessieren was der Hintergrund dieser Konfiguration ist.

Ich selber schlage mich in einem anderen Zusammenhang mit einer ähnlichen Schaltung herum und bin dabei
auf ein Paar Probleme gestoßen.
siehe: www.jetiforum.de/index.php/16-mui-mu3-ex...seite?start=30#91202

Gruß
Peter
