THEMA:

Hallo,

habe am WE nun endlich die Schaltung nach dem 2. Plan von JoFischer aufgebaut.

Ich bin mir aber nun nicht sicher ob alles so richtig ist.

1. ist bei mir die Besonderheit dass ich es nur für 10S benötige und
2. bin ich unsicher was den Fehler (im 2. Schaltplan) betrifft, den Christian angesprochen hat.

zu. 1 hat mir Jo bereits Hinweise gegeben
-> Zitat: Wenn Du mit 10S Akkus fliegst müßtest Du Dir ein Balancerkabel anfertigen. Weil Du ein Pin von dem Balancerkabel doppelt benötigst. Zeichne Dir es mal auf, dann verstehst Du es. Mit dem 1. Muli6s überwacht Zelle 1 bis 6 der 2. Muli6s überwacht dann Zelle 7 bis 10. Wenn Du Dir ein Balancerverlängerungskabel anfertigst geht die eine Seite auf den 10S Akku die andere Seite geht dann an die beiden Muli6s. An dem Balancerkabel kannst Du die dann auch die Spannungsfür die Spannungsversorgung für den 2. Muli6s abgreifen. Das Balancerzwischenkabel bleibt immer im Flieger. Damit kannst Du die Muli6S auch nicht beim Anstecken verwechseln. - weil verwechsel darf man die Muli6s nicht.

zu 2. das Zitat von Christian
-> Zitat: Nochwas, die Doku ist noch immer nicht ganz korrekt denk ich....
Du gehst bei deinem 2. Bildchen im Schaltplan vom - des 2. Akkus auf das Signal das kann so nicht sein oder?
In der darunter dargestellten Platine passt es aber (Signal extra, Minus extra).

Ich habe die Schaltung mit der Änderung von Christian aufgebaut. -> Minus vom 2.Akku an das Minus des "Muli-Ausgang zum Expander" und nicht an das Signal.

Könnt Ihr Experten bitte noch mal über meine Schaltung schauen, ob Ihr vielleicht Fehler entdeckt?
Konnte mich jetzt noch nicht zu einem Test durchringen und wollte gern, dass ein Fachmann es sich noch mal anschaut.

Vielen Dank schon mal und Grüße

Alfons

Hallo Alfons!

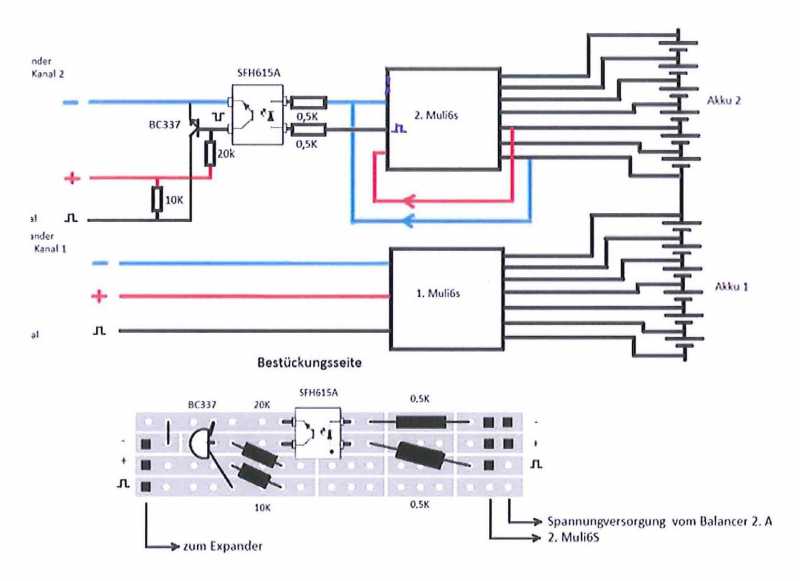

Im Bildchen nochmal die korr. Schaltung, es ist eigentlich nur in der Schaltung oben das Signal falsch angegeben, das liegt in der Mitte.
Vergleich vielleicht auch nochmal die Fotos meiner Platine - ich hab die so im Einsatz.


Gruß
Christian

Hallo Christian,

vielen Dank für die aktuelle Schaltung.

Grundsätzlich funktioniert die Schaltung so auch bei mir... ABER....

Vermutlich wird bei mir aber die Konstellation mit 10S nicht richtig umgesetzt.

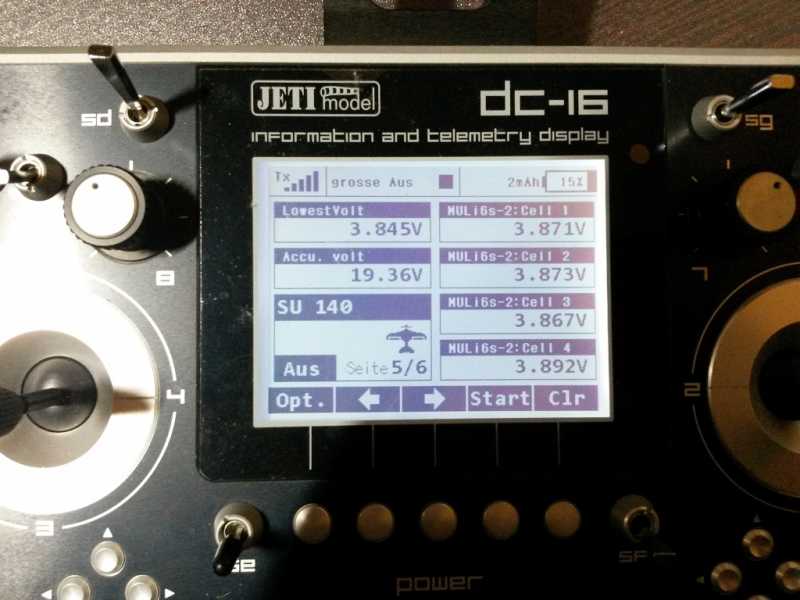

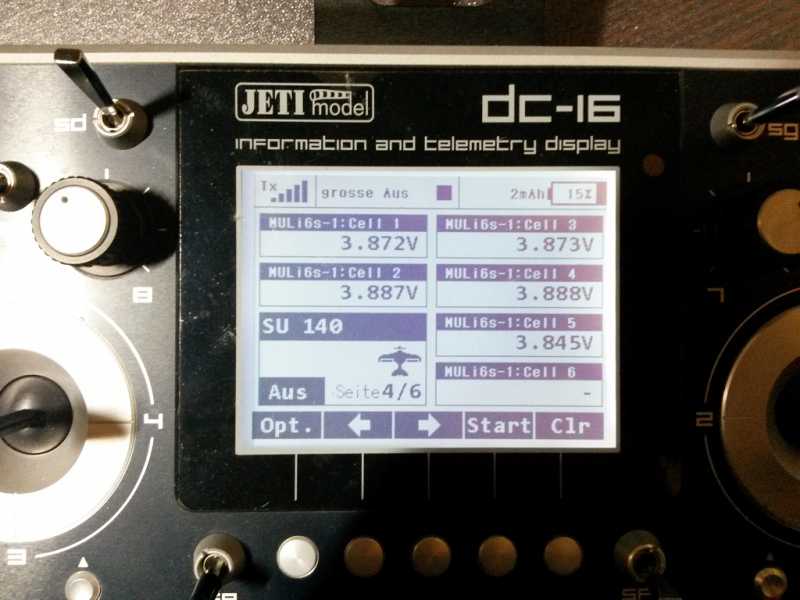

Das erste Bild zeigt meine DC16 in der Telemetrie-anzeige. Unten rechts sieht man, dass die 6 Zelle (das ist bei mir die 1.Zelle des 2. Akkus) nicht angezeigt wird. Das zweite Bild zeigt den 2. Akku bzw. den Muli 2 mit Zelle 1-4 (das ist bei mir die Zelle 7-10).

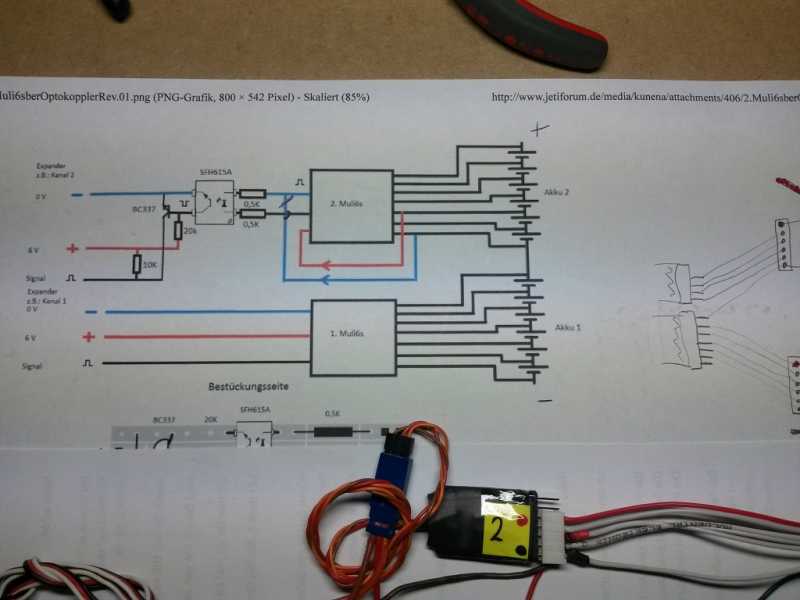

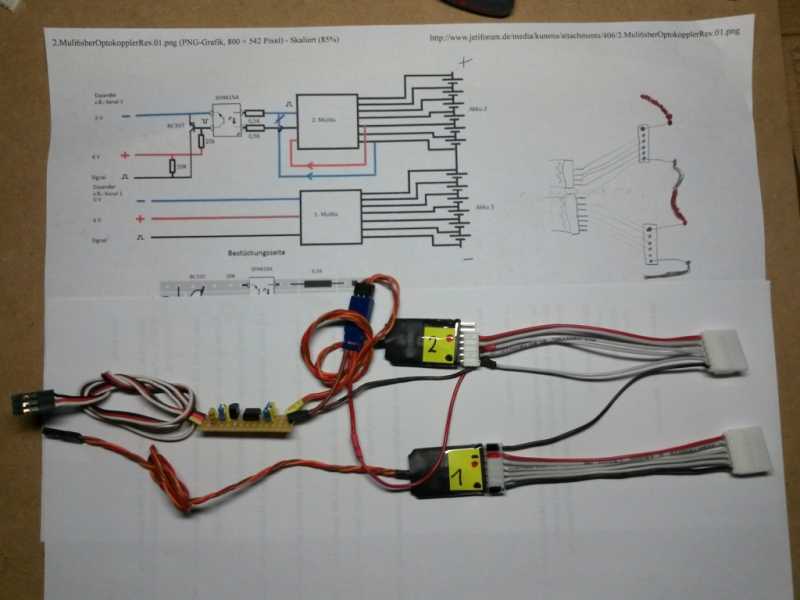

Ich erahne nur, kann es aber technisch nicht richtig erklären, des dem Muli 1 bei der 6 Zelle (1. Zelle des 2. Akkus) irgendwie der "Gegenpol" fehlt um überhaupt was zu messen. Die Theorie von Jo scheint hier nicht aufzugehen. Der Übersicht halber habe ich mich eben mit Paint bemüht meine derzeitige Schaltung zwischen Akku und der Muli´s zu zeichnen. 3. Bild

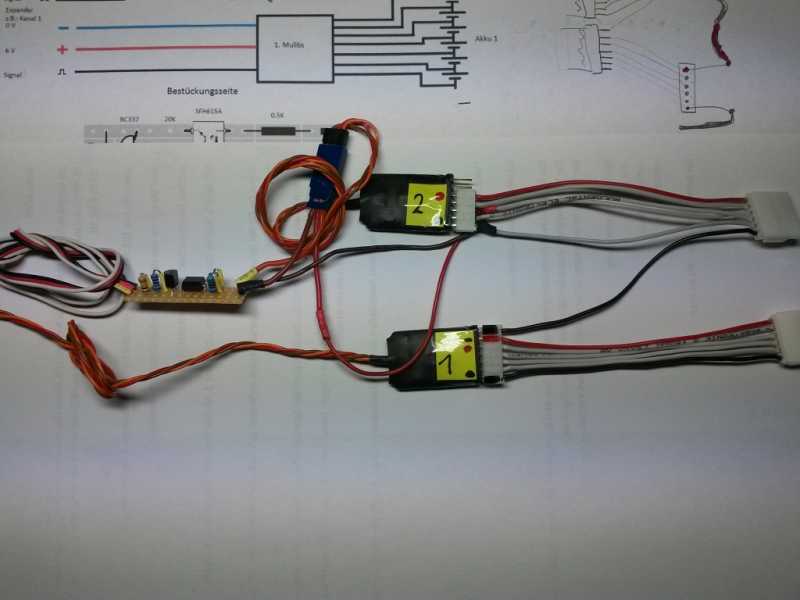

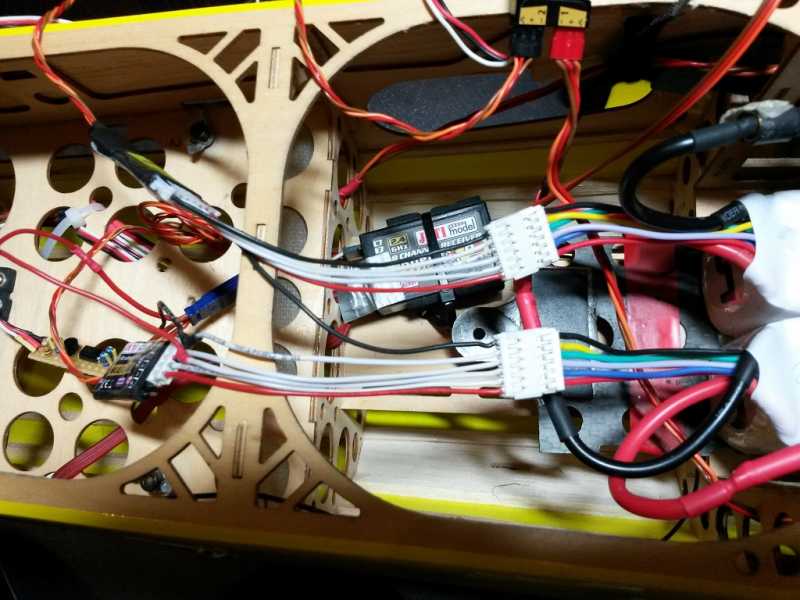

Das 4. Bild zeigt es in der Praxis.

Ob ich es einfach mal versuche, an den 1.Muli den 1. Akku mit seinen 5 Zellen und den 2.Akku an den 2 Muli zu schalten?

Bin mir da nicht sicher ob ich es versuchen sollte.

Vielen Dank und Grüße

Alfons

Hallo Alfons,

genau wie du geschrieben hast 1.Akku an 1. Muli und 2.Akku an 2. Muli mit Optokoppler funktioniert bei mir von Anfang an ohne Probleme.

MfG Bruno

Es funktioniert...

Der erste Akku muss an den 1. Muli und der zweite an den 2.!uli. Egal ob es ein 5s oder 4s akku ist. Somit ist es auch für 10 s oder 8s Akkus möglich.

Gruss
Alfdd

Hallo JoFischer

Da Jeti nicht in die Gänge kommt werde ich die Woche Deine Schaltung nachbauen.Ich werde den MULi auf eine Platine fest auflöten und eine
6S Balancer Buchse für den sicheren Eingang nehmen und damit keine fliegende Kabel haben.Als Ausgang kommt ein normales Servokabel zum Einsatz.

Die Größe des MULi hat sich da mit nur leicht vergrößert.

An Deiner Schaltung verstehe ich nicht die fliegende Minus Verbindung zwischen dem Balancer Anschlüssen von Akku 1 und 2.Ist der Minus Akku Eins nicht automatisch mit dem Minus des Expanders verbunden und damit könnte ich doch eine Brücke vom Minus Platinenausgang zum Minus des Balancereingang Akku 2 auf der Platine löten.Oder sehe ich das falsch.

Vielen Dank für Deine Unterstützung,

Micha
