Muli12S mit 2 Muli6s realisieren
- Heli-Snoopy
- Offline
- Premium Mitglied
- Beiträge: 113
- Dank erhalten: 27
He super, das ist genau was ich brauche. Leider gibt es bei meinem Lieferant mehrere Versionen deiner Komponenten die ich über die Suche gefunden habe.
Könntest du mir bitte helfen hier die richtigen Teile zu wählen und die Artikelnummern durchgeben. Ist vielleicht ein bisschen viel verlangt aber das wäre super.
Hier ist der Link:
www.distrelec.ch
Besten Dank im Voraus.
Könntest du mir bitte helfen hier die richtigen Teile zu wählen und die Artikelnummern durchgeben. Ist vielleicht ein bisschen viel verlangt aber das wäre super.
Hier ist der Link:
www.distrelec.ch
Besten Dank im Voraus.
von Heli-Snoopy
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- alfdd
- Offline
- Premium Mitglied
- Beiträge: 111
- Dank erhalten: 29
Hallo Jo schön das es noch solche Tüftler wie dich gibt. Habe zu deiner Lösung ein zwei Fragen. Geht es auch mit 10 s? Muß man den 1. Und 2. Akku beachten? Was passiert wenn ich 1 und 2 verwechsel?
Gesendet von meinem GT-I9195 mit Tapatalk
Gesendet von meinem GT-I9195 mit Tapatalk
von alfdd
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- JoFischer
- Offline Autor
- Elite Mitglied
- Beiträge: 210
- Dank erhalten: 65
Hallo alfdd,
Du kannst selbstverständlich auch einen 10S Akkus überwachen, wenn Du mit 5S Akkus (2 Stück) fliegst, kannst Du die Muli 6S direkt auf die Balancer stecker, der erste Muli6S überwacht dann die Zelle 1 bis 5, der 2. Muli6s überwacht dann die Zellen 6 bis 10.
Wenn Du mit 10S Akkus fliegst müßtest Du Dir ein Balancerkabel anfertigen. Weil Du ein Pin von dem Balancerkabel doppelt benötigst. Zeichne Dir es mal auf, dann verstehst Du es. Mit dem 1. Muli6s überwacht Zelle 1 bis 6 der 2. Muli6s überwacht dann Zelle 7 bis 10.
Wenn Du Dir ein Balancerverlängerungskabel anfertigst geht die eine Seite auf den 10S Akku die andere Seite geht dann an die beiden Muli6s. An dem Balancerkabel kannst Du die dann auch die Spannungsfür die Spannungsversorgung für den 2. Muli6s abgreifen. Das Balancerzwischenkabel bleibt immer im Flieger. Damit kannst Du die Muli6S auch nicht beim Anstecken verwechseln. - weil verwechsel darf man die Muli6s nicht.
Die Muli6s senden beim Anschließen an den Balanceranschluß die Anzahl der überwachten Zellen an die Telemetrie.
Gruß JoFischer
Du kannst selbstverständlich auch einen 10S Akkus überwachen, wenn Du mit 5S Akkus (2 Stück) fliegst, kannst Du die Muli 6S direkt auf die Balancer stecker, der erste Muli6S überwacht dann die Zelle 1 bis 5, der 2. Muli6s überwacht dann die Zellen 6 bis 10.
Wenn Du mit 10S Akkus fliegst müßtest Du Dir ein Balancerkabel anfertigen. Weil Du ein Pin von dem Balancerkabel doppelt benötigst. Zeichne Dir es mal auf, dann verstehst Du es. Mit dem 1. Muli6s überwacht Zelle 1 bis 6 der 2. Muli6s überwacht dann Zelle 7 bis 10.
Wenn Du Dir ein Balancerverlängerungskabel anfertigst geht die eine Seite auf den 10S Akku die andere Seite geht dann an die beiden Muli6s. An dem Balancerkabel kannst Du die dann auch die Spannungsfür die Spannungsversorgung für den 2. Muli6s abgreifen. Das Balancerzwischenkabel bleibt immer im Flieger. Damit kannst Du die Muli6S auch nicht beim Anstecken verwechseln. - weil verwechsel darf man die Muli6s nicht.
Die Muli6s senden beim Anschließen an den Balanceranschluß die Anzahl der überwachten Zellen an die Telemetrie.
Gruß JoFischer
von JoFischer
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- JoFischer
- Offline Autor
- Elite Mitglied
- Beiträge: 210
- Dank erhalten: 65
Hallo Jetianer,

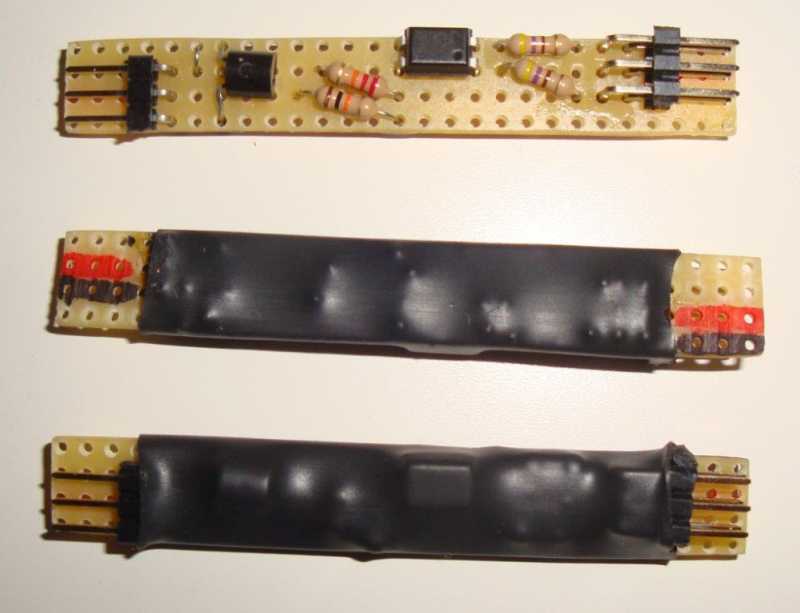

so sehen meine Platinen aus.
Die Seite mit zwei Ansteckmöglichkeiten geht zum Muli6s und dient zur Spannungsversorgung der Platine
Die Seite mit einer Ansteckmöglichkeit geht zum Expander.
Die Platine ist verpolungssicher - funktioniert bei Verpolung nur nicht.
Die Farbkennzeichnung
- rot Plus
- schwarz Minus
- ohne Signal
bei Intresse an einer - PN an mich
Gruß JoFischer
so sehen meine Platinen aus.
Die Seite mit zwei Ansteckmöglichkeiten geht zum Muli6s und dient zur Spannungsversorgung der Platine
Die Seite mit einer Ansteckmöglichkeit geht zum Expander.
Die Platine ist verpolungssicher - funktioniert bei Verpolung nur nicht.
Die Farbkennzeichnung
- rot Plus
- schwarz Minus
- ohne Signal
bei Intresse an einer - PN an mich
Gruß JoFischer
von JoFischer
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- Sascha Haber
- Offline
- Platinum Mitglied
- Beiträge: 1474
- Dank erhalten: 241
Kann mal bitte ein Mod mit Deutschkenntnissen die Maultiere im Titel von ihrem Elend erloesen..danke
von Sascha Haber
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- jbpence
- Offline
- Neues Mitglied
- Beiträge: 2
- Dank erhalten: 0
Erste, sehr schön. Ich bin compeptent genug, um ein miteinander zu verbinden, aber ich bin nicht ein Elektroingenieur und habe eine Frage:
gibt es mehrere Versionen des SFH615A Chip.
diese haben unterschiedliche Verhältnisse für die Ausgabe.
ich finde 6 Typ dieser Chip, die alle die gleiche, außer für "Stromübertragungsverhältnis (min.)", von denen es mehrere Typen:
80% @ 10mA
125% @ 10mA
150% @ 10ma
200% @ 10ma
300% @ 10ma
320% @ 10ma
400% @ 10ma
600% @ 10ma
Website sehen
Klicken Sie auf diese
Wobei das Verhältnis der richtige ist für diese Anwendung ist??
Danke,
john
gibt es mehrere Versionen des SFH615A Chip.
diese haben unterschiedliche Verhältnisse für die Ausgabe.
ich finde 6 Typ dieser Chip, die alle die gleiche, außer für "Stromübertragungsverhältnis (min.)", von denen es mehrere Typen:
80% @ 10mA
125% @ 10mA
150% @ 10ma
200% @ 10ma
300% @ 10ma
320% @ 10ma
400% @ 10ma
600% @ 10ma
Website sehen
Klicken Sie auf diese
Wobei das Verhältnis der richtige ist für diese Anwendung ist??
Danke,
john
Last Edit:30 Nov. 2013 17:34
von jbpence
Letzte Änderung: 30 Nov. 2013 17:34 von jbpence.
