THEMA:

Hallo zusammen,

ich habe an der Jeti DS12 die Rettung auf dem TASTER Sd.
Das funktioniert auch soweit gut.
In der Bank 2 - die ich für das Landen verwende, macht die "Rettung" eine Stabilisierung.
Funktioniert auch gut.

Ich hätte aber die Stabilisierung nun in Bank 2 gern auf den SCHALTER Sc gelegt, damit diese zum Landen eingeschaltet
bleibt.

Stehe irgendwie auf dem Schlauch. Der Kanal für die Rettung / Stabilisierung ist im FBL Kanal 8.
Ich schaffe es nicht, dass sowohl der Taster Sd als auch der Schalter Sc den Kanal 8 ansteuern.

Wie kann man das "parallel" bewerkstelligen ? Geht das mit einem Mischer ? wenn ja wie? Oder braucht man einen logischen Schalter? (diese habe ich mal freigeschaltet)

Grüße,

Matthias.

Hallo Matthias,
logischer Schalter mit Verknüpfung Sc OR Sd ist das einfachste.

Grüsse
Klaus

Vielen Dank !

nikolausi schrieb:

Hallo Matthias,
logischer Schalter mit Verknüpfung Sc OR Sd ist das einfachste.

Grüsse
Klaus

Das mit den logischer Schalter mit Verknüpfung Sc OR Sd alleine geht hier nicht.
Hierzu sind 2 Logische Schalter notwendig.
Folgendes Programmieren:
Schritt 1
Logischer Schalter z. b. L1 anlegen
Geber A = z. b. SC = Taster
Geber b = z. b. L2
Schaltzustand = Multi
Schritt 2
Logischer Schalter z. b. L2 anlegen
Geber A = z. b. SC = Taster -> Eigenschaft unbedingt auf REV. stellen
Geber b = z. b. SD = 2 Stufen-Schalter
Schaltzustand = And
Schritt 3
Im Menu „Funktion + Geberzuordnung“ eine Funktion Anlegen z. b. „ ReFu“ und Geberzuordnung hierzu auf L1 und Servo-Kanal zuordnen z. b. Servo-Kanal 8
Kurventyp -> 3-Punkt-Kuve
1.Punkt der Funktions-Kurve auf z. b. -36% Stellen ( für Horizont-Modus)
2.Punkt der Funktions-Kurve auf 0 belassen.
3. Punkt der Funktions-Kurve auf z. b. +42 % Stellen. ( für Rettungs-Funktion)
+42% entsprechen ca. 5,5° Pitch ,also leichtes Steigen über dem Schwebe-Punkt . Bezogen auf 12° max. Pitch
Die Funktions-Kurve als Standard auf „Global“ belassen.
Damit ist die ReFu in allen Ebenen Flugphasen unabhängig.
Schritt 4
Dem Geber b = z. b. SD = 2 Stufen-Schalter ein Ereignis z. b. „ Horizontmodus aktiv“ zuordnen. Und Marlene quasselt.


Die Taster-Variante (z. b. SC) als Rev. Simuliert die Öffner-Funktion in L2

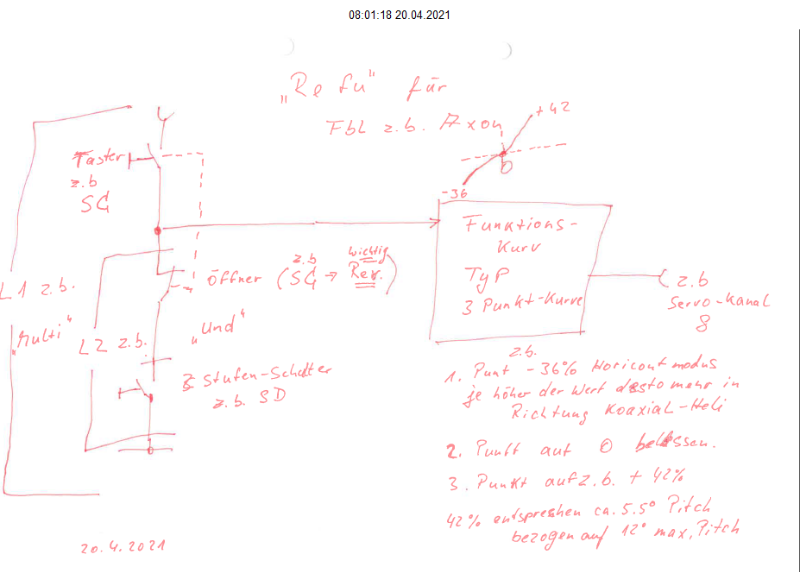

Siehe angehängtes Ersatz-Schaltbild.


LG Achim
