onki antwortete auf Central Box 400

Posted 15 Jan. 2015 22:45 #61
Hallo Franz,

Jeti und verlässliche Liefertermine ist so eine Sache. Hat noch nie geklappt.
Es hieß an der Messe "vor Weihnachten", das ist aber auch schon knapp nen Monat überfällig.

Schade eigentlich. Das warten wird sich sicher lohnen aber die Salamitaktik ist kein seriöses Geschäftsgebaren.
Gruß
Onki
Gruß aus dem Nordschwarzwald
Rainer aka Onki
www.onki.de
gepostet unter Verwendung von 100% recycelter Elektronen.
Last Edit:15 Jan. 2015 22:47 von onki
Letzte Änderung: 15 Jan. 2015 22:47 von onki.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • shak662000
  • shak662000's Avatar Offline
  • Senior Mitglied
  • Senior Mitglied
  • Beiträge: 45
  • Dank erhalten: 0

shak662000 antwortete auf Central Box 400

Posted 16 Jan. 2015 17:36 #62
Danke Onki, naja dann warten wir halt noch :dry:
von shak662000

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • MMartin
  • MMartin's Avatar Offline
  • Premium Mitglied
  • Premium Mitglied
  • Beiträge: 92
  • Dank erhalten: 14

MMartin antwortete auf Central Box 400

Posted 18 Jan. 2015 13:21 #63
Wie sind die Empfängerausgänge der Box abgesichert. Ist die Absicherung auf der Plus oder Minus Seite.
Bei meinem Großsegler habe ich fünf Servos pro Flügel. Ich überlege ob ich mit zwei 6Pol-MPX hin komme.
5x Impuls
5x Plus (Minus)
2x Minus (Plus) für alle 5Servos zusammengefasst.

Gruß Michael
von MMartin

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • ***EX
  • ***EX's Avatar Offline
  • Gebannt
  • Gebannt
  • Beiträge: 4974
  • Dank erhalten: 2410

***EX antwortete auf Central Box 400

Posted 18 Jan. 2015 13:57 #64
Hallo Michael,
Die beiden Minusleitungen aus den Flächen musst du eh verbinden.
Wenn du nun die gemeinsame Minusleitungen auf die 5 Steckplätze aufsplittest, wird sowie so nur der eine Steckplatz stromlos geschaltet.
In den Tragflächen würde ich eher eine dicke Minusleitung statt zwei Kabel führen und außen auf die fünf Steckplätze aufsplitten.
Ist wie in deinem Haus, da schaltest du ja nur beim Abschalten eines Stromkreises auch nicht das ganze Hausnetz ab.

Mfg Harald
von ***EX

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • MMartin
  • MMartin's Avatar Offline
  • Premium Mitglied
  • Premium Mitglied
  • Beiträge: 92
  • Dank erhalten: 14

MMartin antwortete auf Central Box 400

Posted 18 Jan. 2015 21:18 #65
Hallo Harald,

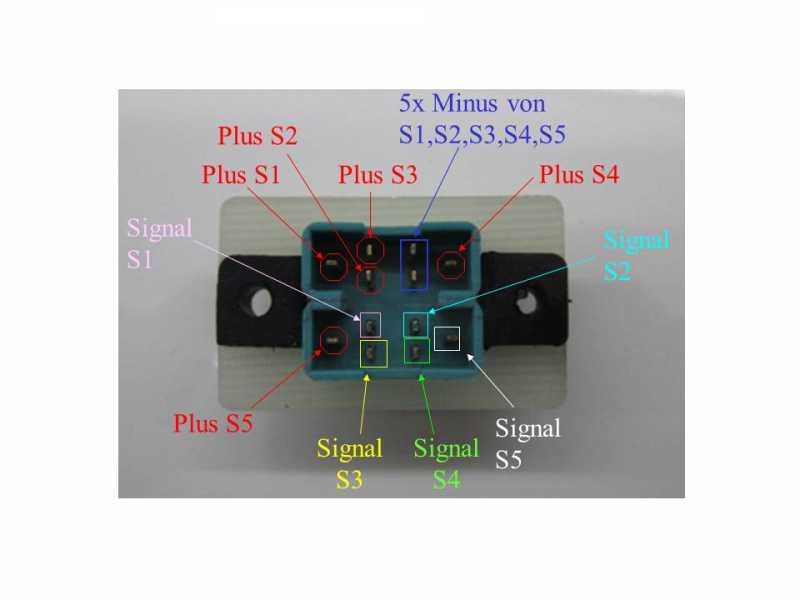

ich glaube, wir reden an einander vorbei. Ich habe mal auf skizziert wie ich mir das gedacht habe.
Die fünf Minusadern der Fünf Servokabel will ich zusammen an den zwei Pins anlöten (Doppelkontaktierung). Alle anderen Adern jeweils einzeln über je einen Kontakt.
Das gleiche gilt logischer Weise an Stecker und Buchse. So kann ich es aber nur machen, wenn die Sicherungen in der Centralbox auf der Plus-Seite sitzen.

Gruß Michael
von MMartin

Anhänge:

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • ***EX
  • ***EX's Avatar Offline
  • Gebannt
  • Gebannt
  • Beiträge: 4974
  • Dank erhalten: 2410

***EX antwortete auf Central Box 400

Posted 18 Jan. 2015 23:12 #66
Hallo Martin,
Die Sicherung in der CB200 kann immer nur einen Steckplatz trennen. Diese trennt niemals den ganzen Strang, sonst würden alle Servos die
im Strang sind ebenfalls stromlos werden, Ob die Sicherung in der CB200 in der + Leitung oder - Leitung liegt ist eigentlich egal. Sie wird aber
wohl in der + Leitung sein.
Mich werden wohl alle Elektrospezialisten hier im Forum "auffressen" aber anbei eine Skizze mit beiden Varianten. Bei Servo 1 ist die Sicherung
gefallen und der Stromkreis ist getrennt. Die Impulsleitungen habe ich mir erspart einzuzeichnen, da sie hierfür egal sind.
Du must nur den Summenquerschnitt der + Pole und -Pole gleich hoch auslegen. Also der Querschnitt der - Pole muss gleich sein der Summe der Querschnitte der + Pole also zb. 5x0,35mm2. Darum ist die gemeinsame - Leitung auch so dick eingezeichnet.
Im angehängten Pdf sieht man es besser.

Attachment not found



Mfg Harald
Last Edit:18 Jan. 2015 23:32 von ***EX
Letzte Änderung: 18 Jan. 2015 23:32 von ***EX.
