Hilfe Jeti mit OmnibusF4

02 Okt 2017 17:54 #7 von misterseimen

HNAGL schrieb: Für den R8 die Sbus Firmware installieren und am Steckplatz 8 ist der
SBUS Signal.
Mfg Harald


Hallo,

ja ich habe die Firmware installiert und den EMpfänger in der Geräteübersicht auf UDI gestellt, sodass ich Steckplatz 8 benutzen kann.

Ich habe bereits alle Porteinstellungen durchgetestet aber nirgends bekomme ich das Signal aufs Board.





Grüße
Anhang:

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

02 Okt 2017 17:55 - 02 Okt 2017 17:57 #8 von MichaFranz
Hallo,

Eigentlich hat Harald schon das wichtige geschrieben. Der EX Steckplatz des Empfängers wird Nicht umgestellt.Der bleibt für die Telemetrie.

Als erstes diese Firmware auf den Empfänger laden. file.espritmodel.com/firmware/DEVUP2_Rx_324_SBUS.zip

Dann im Sender alle Kanäle auf max 80% Ausschlag stellen.Anschließend den Empfänger auf 14ms und am 8 Steckplatz mit dem FC in diesem auf S-bus gestellt verbinden.Failsave einstellen Fertig.

Viel Erfolg,

Micha

PS: für einen Racer wäre doch ein R-Sat oder R3L besser geeignet

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

02 Okt 2017 18:03 #9 von Roady123

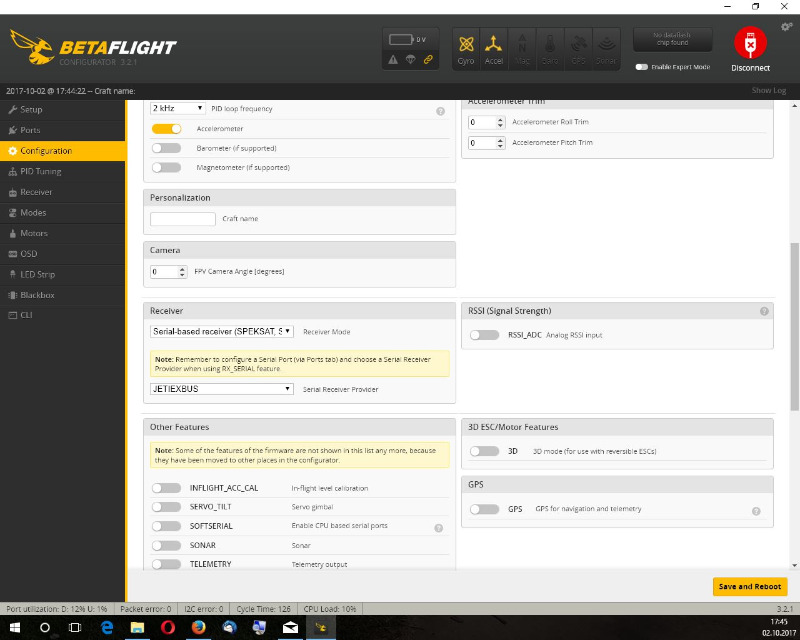

Hallo du darfst nicht alles durcheinander mischen wenn du SBUS verwenden willst darfst du kein EXBUS wie auf deinem Bild einstellen.

Flash den RX nochmal neu mit der SBUS FW und stecke an Platz 8 wie Harald geschrieben hat.
Stelle dann von EXBUS auf SBUS um.
Dann sollte es klappen. nicht nochmal was im empfänger umstellen.

Grus Christoph

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

02 Okt 2017 19:18 - 02 Okt 2017 19:18 #10 von PHO
Dort wo du das kabel angelötet hast kommt sbus raus. Dann musst du im Betaflight aber auch sbus einstellen und nicht jeti ex bus.


Den exbus samt Telemetrie könntest du auch verwenden aber dafür müsste das Kabel gegenüber anlöten bei einem uart

Such mal nach omnibus f4 pinout....
Da findet man einige gute Anleitungen

Und die eine Anleitung was zu tun ist um auch die telemetrie zu haben wurde bereits einige Posts vorher verlinkt....

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

04 Okt 2017 15:16 #11 von mr._lord
moin,

habe den selben FC (Omnibus F4V4!) und auch das selbe Problem!
hast du das Problem inzwischen gelöst?

Danke dir für kurze Info!
Gruß

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

04 Okt 2017 17:35 #12 von misterseimen
Hallo zusammen,

vielen Dank für die viele und schnelle Hilfe, ist echt toll, dass es noch so viele engagiert Leute in unserem Hobby gibt! :-)

Ich habe das Problem mittlerweile gelöst. Ich habe wie Christoph geschrieben hat, zu viel umeinander geworfen.

Jetzt geht es nur noch an die Feinheitenabstimmung, dann sollte alles passen.

Viele Grüße
Simon
