Ach so. Bei mir kam das getrennt. Und ich habe eine gefühlten nachmittag davor gesessen weil das PPM Signal nicht stimmte und er dann garnichts macht.

Hallo,
habe hier eigentlich alles recht genau studiert und doch gelingt das binden des zweiten TX nicht ... der Sender sucht und findet nix.



Der DIN Stecker geht an eine MPX Cockpit SX und im STecker liegt an PIN4 das PPN Signal an und Pin 3+5 sind gebrückt. Muss ich Masse auch zum R3L führen?

Habe ich da sonst einen Fehler gemacht, den man hier schon erkennen kann?

Vielen Dank + Gruß
Uwe

Hallo Uwe,

das ganze klappt und ist vorne eigentlich komplett beschrieben.

Was möchtest Du den mit dem überhaupt über den R3L machen?

Mit der TX Firmware ist er ein komplettes Sendemodul,Bindingstecker nur in den zu Betreibenen Jeti Empfänger sat bis.... einstecken.Nicht in den R3L.

Als LS Eingang zur DC16 kein Bindingstecker sondern nur das LS Programm den r3l Sender suchen lassen

mit der 3,24 geklont /Bindingstecker kann er als PPM LS Eingang zu Deiner Multiplex arbeiten.

Micha

hallo Uwe,

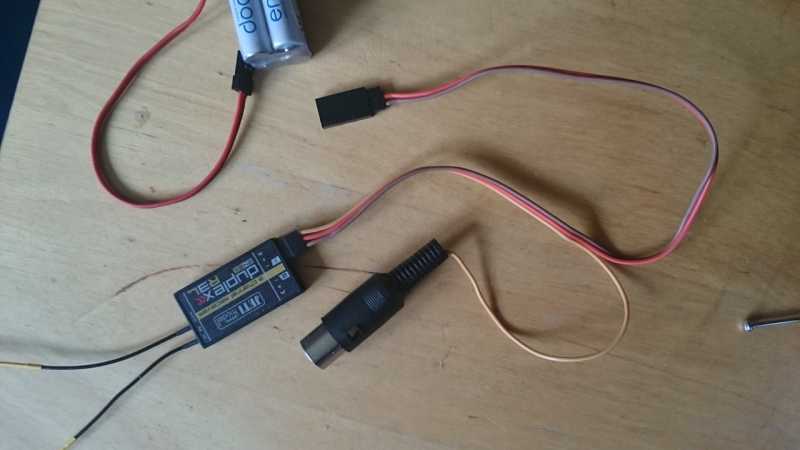

so wie es auf dem Bild ist kann es nicht funktionieren weil zum Sendeer nur ein Kabel (orange) geht und so hat es keinen Potenzial (Spannungshöhe gegen Masse oder Minuspol, wie man will). Du kannst von dem MPX Sender die Spannung (+), (-), und Puls doch beziehen. Beides, den Akku und Senderspannung zu verbinden würde aber wiederum Kurzschluss an der L/S Buchse des Senders machen weil im Sender ziemlich sicher andere Spannung anliegt.
Am einfachsten nur mit dem Akkustrom Binden ohne den L/S Stecker zu einstecken und dann an dem MPX Sender umstecken (plus, minus und Puls)von der L/S Buchse beziehend.

Gruß
Jan

Hallo!

> Am einfachsten nur mit dem Akkustrom Binden ohne den L/S Stecker zu einstecken und dann an dem MPX Sender umstecken (plus, minus und Puls)von der L/S Buchse beziehend.

Das geht nicht, weil der R3l nur funkt wenn ein ppn Signal eingeht. Und ohne funkenden r3l findet der "Lehrer"- Jetisender den nicht.

Könnte ich die Masse (diesen Pin 3+5 im Din Stecker ) an minus legen (zusammen mit dem Signal) und den Akku einfach an einen anderen Eingang des R3l stecken? Oder habe ich dann auch einen Kurzschluss?

Vielen Dank für die Nachhilfe in Sachen "Gundlagen der Elektrotehnik"!

Uwe

hallo,
nein, weil sonst verbindest Du zwei verscheidene Spanungsquellen gegeneinander, da könnte dein Sender Defekt bekommen.

Nimm einfach alle Leitungen von der L/S Buchse, da hast du doch plus, minus und PPM vorhanden. Du schaltest den MPX Sender mit eingesteckten Konnektor zuerst dann ein, wenn es das Bindungsprocedere braucht.
Gruß
Jan
