THEMA:

Programmierung einer Zustandserkennung möglich? 11 Okt 2018 08:34 #7

  • roland330
  • roland330s Avatar Autor
  • Offline
  • Junior Boarder
  • Junior Boarder
  • Beiträge: 39
  • Dank erhalten: 0
Hallo Philip, Mario und Jürgen.

Vielen Dank für eure Antworten, ihr macht mir Mut, dass es vielleicht doch gelingt *suuuppeerrrr*.

Also es handelt sich um ein Modellbus- Projekt, wo 2 Türen geöffnet werden sollen.
2 Stk. 2-stufige Schalter für: Türe hinten auf/zu und Türe vorne auf/zu.
Bei modernen Bussen gibt es eine Bordsteinkantenabsenkung - auch genannt Kneeling.
Wenn der Bus die Türe öffnet, fährt die rechte Seite des Busses nieder um den Fahrgästen
das Einsteigen zu erleichtern. Natürlich soll der Bus unten bleiben, wenn noch eine Türe
offen ist, egal ob hinten oder vorne.

Da die Türe und das Niederfahren anfangs zeitlich leicht versetzt und dann parallel geschieht,
ist das in meinen Augen dann eine klassische Sequenzer Anwendung.

Das Fahrwerk ist komplett mit Servos gesteuert, sprich ich kann jedes Rad einzeln heben/senken :)

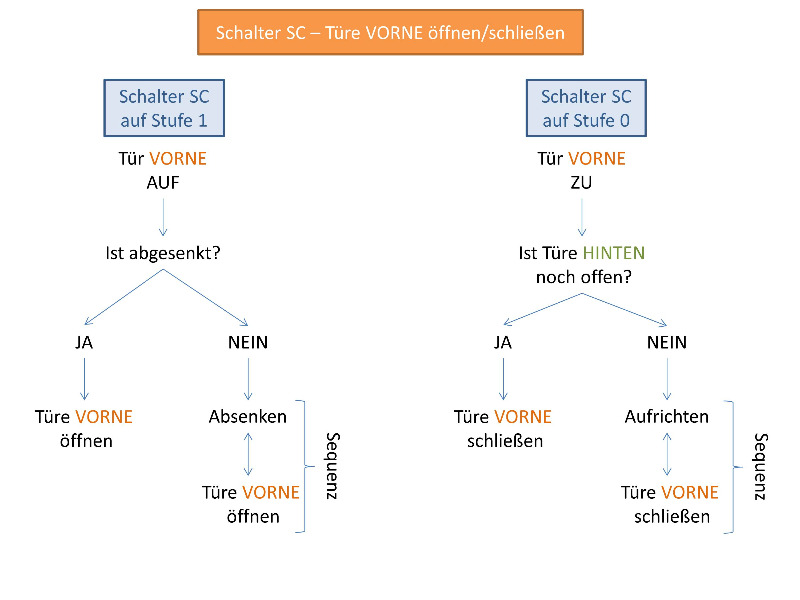

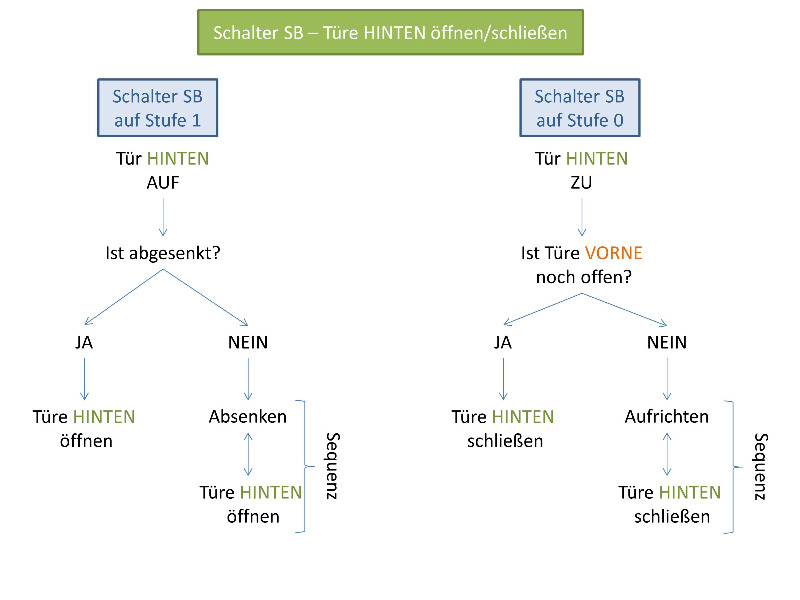

Ich habe versucht, das mal anhand eines Schaubildes darzustellen, hoffe ihr könnt damit was anfangen.

Bin schon sehr gespannt, ob es möglich ist... bin schon so gespannt!!!!!!

LG Roland
Anhänge:

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Programmierung einer Zustandserkennung möglich? 11 Okt 2018 11:24 #8

  • ***EX
  • ***EXs Avatar
  • Offline
  • Benutzer ist gesperrt
  • Benutzer ist gesperrt
  • Beiträge: 4974
  • Dank erhalten: 2409
Das ist viel zu kompliziert gedacht!!!
Man braucht dazu eine Sequenz zum Heben und Senken und fünf logische Schalter.
Es gibt nur drei logische Bedingungen.
1.) Wenn eine der beiden Türen geöffnet werden soll, muss sich der Bus vorher senken!
2.) Heben darf sich der Bus erst wenn beide Türen zu sind!
3.) Die Türen dürfen erst aufgehen wenn der Bus abgesenkt ist!!!

Dazu braucht man genau fünf logische Schalter und eine Sequence!!!
Wenn du die Türen über zwei extra Sequencen laufen lassen willst, dann werden es halt drei Sequencen.

Mfg Harald

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von ***EX.

Programmierung einer Zustandserkennung möglich? 11 Okt 2018 13:08 #9

  • roland330
  • roland330s Avatar Autor
  • Offline
  • Junior Boarder
  • Junior Boarder
  • Beiträge: 39
  • Dank erhalten: 0
Servus Harald, klingt nachvollziehbar.

Hab (bloß im Moment) noch keinen Plan, wie ich das gesprochene Wort meinem
Sender beibringe *lol* ... aber das werd i a nu irgendwie hinbiegen...

Danke an alle die sich hier so ins Zeug hauen,
LG Roland

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Programmierung einer Zustandserkennung möglich? 11 Okt 2018 14:04 #10

  • roland330
  • roland330s Avatar Autor
  • Offline
  • Junior Boarder
  • Junior Boarder
  • Beiträge: 39
  • Dank erhalten: 0
Nachtrag:

Vielleicht kann mir das noch jemand auf JETIsch übersetzen, was genau was sein muss und wo welche Bedingungen
gefordert sind...

und ja, wenn absenken und Türe auf zum Teil gleichzeitig passieren soll, dann würde ich meinen gehört es in den
selben Sequenzer oder?

LG Roland

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Programmierung einer Zustandserkennung möglich? 11 Okt 2018 14:55 #11

  • Jürgen
  • Jürgens Avatar
  • Offline
  • Moderator
  • Moderator
  • Beiträge: 4245
  • Dank erhalten: 1997
Nimm einfach einen kleinen Endschalter, Servos und spiel. Das ist die beste Methode.
Gruß
Jürgen
the master of the Desaster

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Programmierung einer Zustandserkennung möglich? 11 Okt 2018 16:44 #12

  • siXtreme-Helishow
  • siXtreme-Helishows Avatar
  • Offline
  • Gold Boarder
  • Gold Boarder
  • Beiträge: 213
  • Dank erhalten: 44
Wenn ich das richtig lese, sind es quasi 3 Kanäle?
Dann könnte man es auch einfach über einen normalen freien Mischer machen:
Einfach eine Türe mit der Absenkung mischen. Durch das zumischen und verändern des Servokanals der wird die Absenkung ausgelöst.
Mit der anderen Türe wird dasselbe gemischt.
Wenn nun beide offen sind, werden, die beiden Mischer im Weg verdoppelt. Durch die Servolimits lässt sich ein zu großer Weg aber softwaremäßig begrenzen.

Egal welche nun offen ist, es wird die Absenkung ausgelöst.
Als Feintuning läßt sich das ganze natürlich noch Zeitverzögern falls notwendig.

Gruß Robert
Fliegst du schon Zulassungspflichtig oder noch Schaum?

Bitte Anmelden oder Registrieren um der Konversation beizutreten.
