THEMA:

Hallo Henning....
Danke für deine Antwort.

Zu der Frage ob ne Led am Modul leuchtet, sicher das da eine Led drauf ist?

Glaube wenn ich das so höre wird mein Hf-Teil defekt sein:(

Hallo,

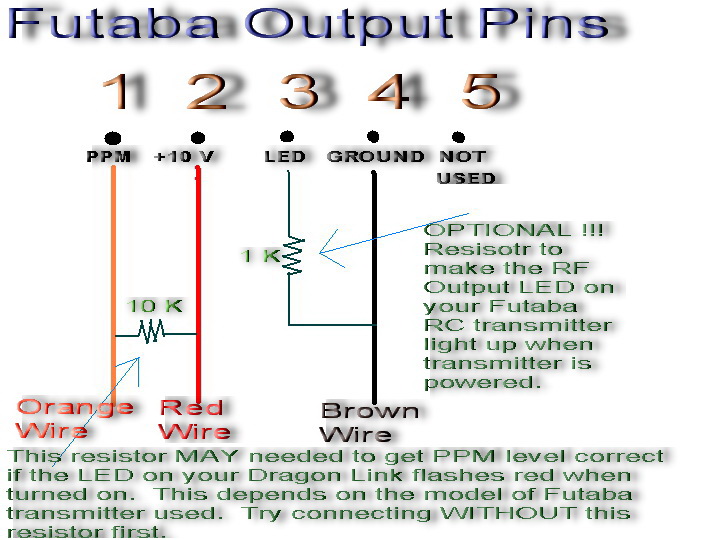

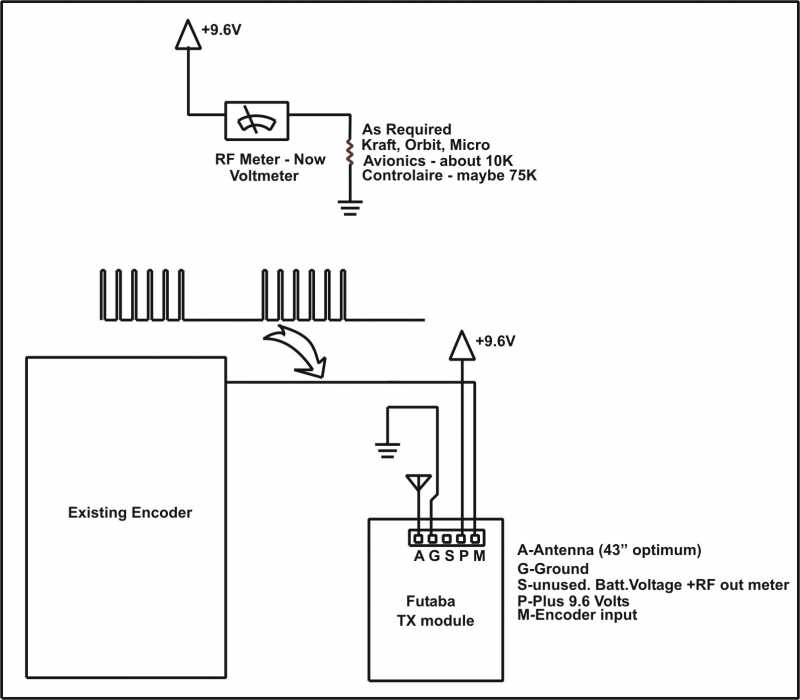

hab ein Spektrum Modul für Futaba (DM9 Bestell_nr 320-SPMM-SFUT72) an die DC-16 geklemmt. Anschlußschema wie von Reinbach eingestellt, also PPM/+/leer/-/leer,, aber das Modul leuchtet nicht (soll es leuchten?) und ich kann auch nicht binden. Habt ihr eine Idee, was ich falsch mache oder wie ich das Modul ohne Futaba-Sender überprüfen kann?

Klaus

Hallo,

ich hatte das selbe Problem.

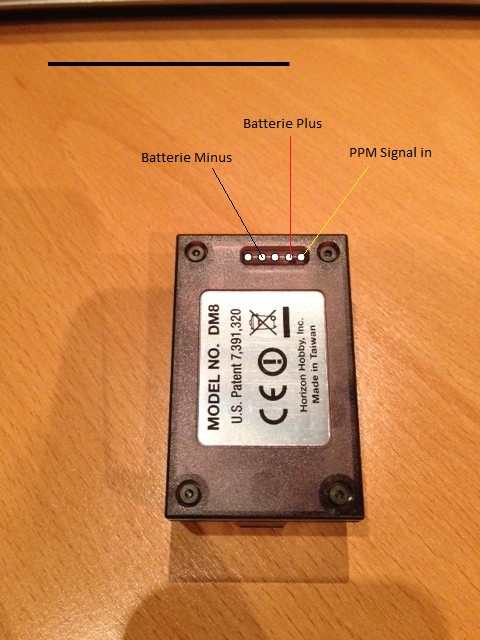

die Ausgangsspannung an der Leiste auf der Jetisenderplatine gibt nicht genug Strom für das Spektrum Modul ( im meinem fall ein DM8 für Futaba ) ab.
Ich habe von Lipoly ein DC-DC Spanungswandler (120ma 5V/3.3V step-up/step-down converter Circuits@Home ) eingeschleift.
Es setzt die Eingangsspannung auf 5V herrauf, im Spektrummodul wird die Spannung wieder reduziert auf den Wert den das Modul braucht.
Nach diesem Umbau funktionierte das Modul einwandfrei.

Gruß Michael

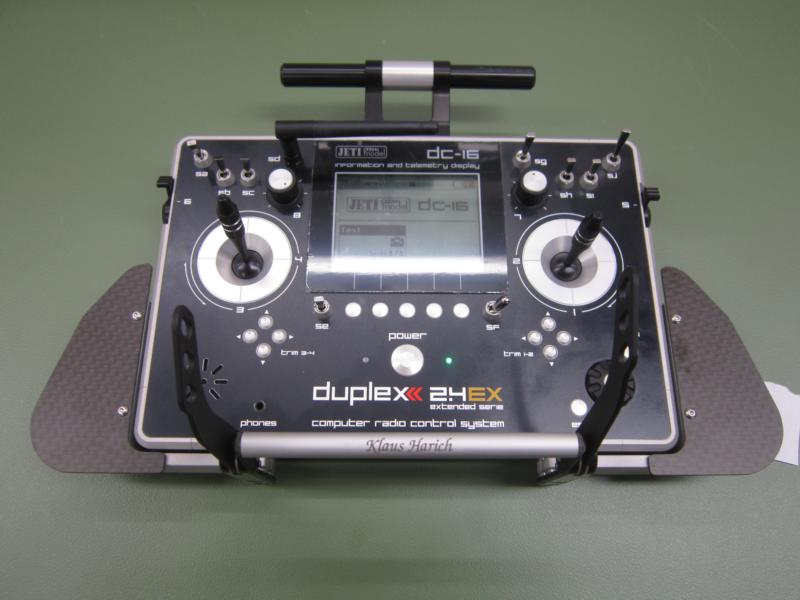

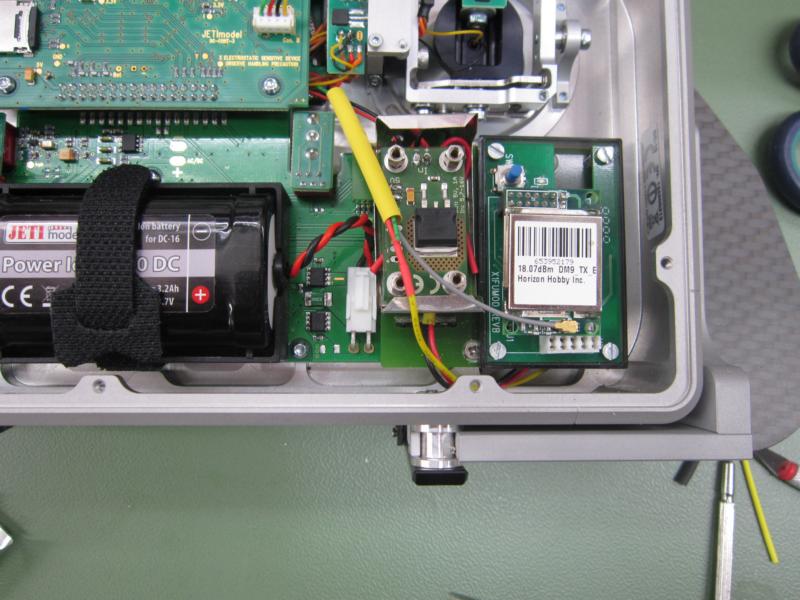

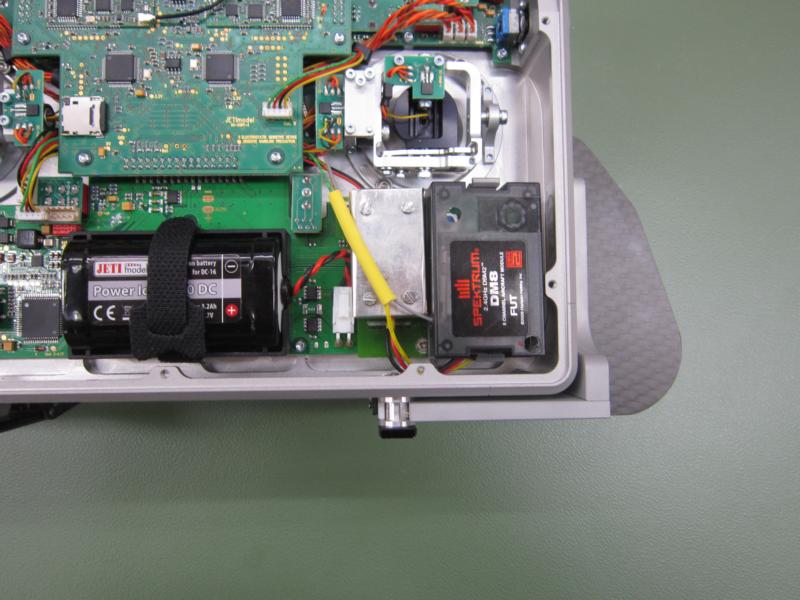

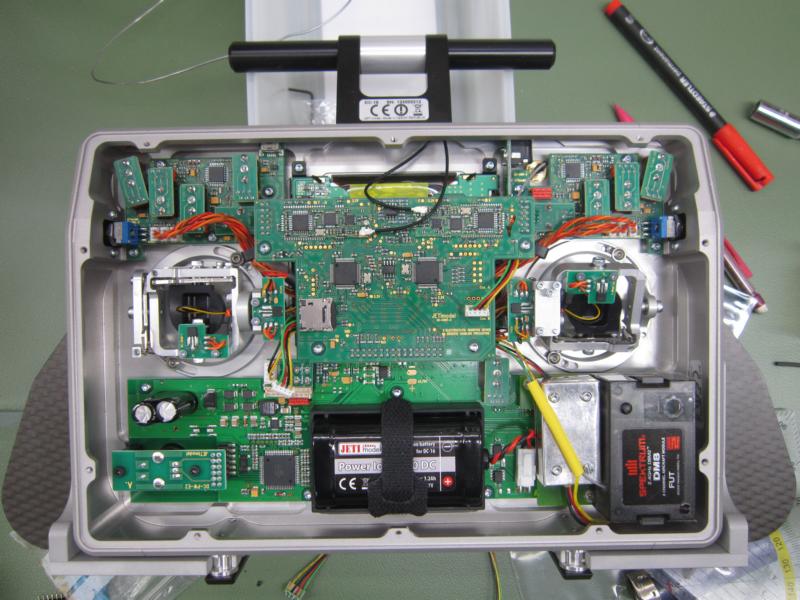

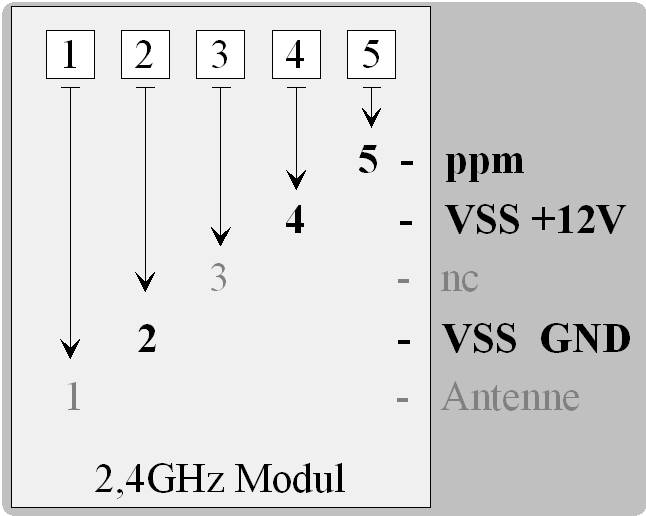

So, hab meinen Jeti-Sender umgebaut. Das Anschlußbild von Reinbach funktionierte bei mir nicht. Danke Seppel für das richtige Anschlußbild, ich stell es hier nochmal für alle ein. Bei meinem Umbau hab ich eine richtige 2,4 Antenne drauf, weil ich eine Antenne unten am Senderboden aus 2 Gründen nicht optimal finde. 1. Abschirmung durch Gehäuse 2. Unpraktische beim Deckel abnehmen. Solange Jeti keine SW zur Verfügung stellt, die den PPM-Ausgang abschaltet, hab ich den Jeti-Umschalter eingebaut. So muss das Spektrum-Modul nicht immer mitbetrieben werden und kann auch nicht den Jeti-Betrieb durch irgendwelche entstehenden Dinge beeinflussen. Das einzige Loch das ich bohren mußte ist am Deckel. So kann ich durch den Deckel die Taste drücken um das Modul zu binden. Das Modul wird direkt vom Deckel gehalten, d.h. die Einbauhöhe passt genau um den Deckel klemmen zu können. Um eine sichere Eingangsspannung zu liefern, ist ein DC Wandler auf 5,5 V (330mAh) eingebaut. Um die erzeugte Spannung zu glätten, ist ein 5V-Regler nachgeschaltet. Dieser liefert dann sehr konstante und glatte 5V. Um jegliche Störfrequenzen zu vermeiden, hab ich ein kleines Blechgehäuse angefertigt, in dem beide Bauteile eingeschlossen sind. Obwohl dieser Umbau wahrscheinlich die selben Sendeeigenschaften als ein Original Futaba-Spektrum-Umbau liefert, werde ich trotzdem nur das "Kleinzeug" also Shockies, Foamies ect. damit steuern, aber davon hab ich halt genügend.

Hallo Leizned,

ich wäre etwas vorsichtiger mit deinen Aussagen, denn die Belegung die ich hier eingestellt habe funtioniert sehrwohl und das nicht nur in meinen
Konvertern sondern auch bei X anderen Usern am Globus, Siehe Anhang!
Warum du das nicht hingebracht hast bzw. warum es mit deiner Pin Belegung funktioniert weiß ich nicht, aber das kannst du nicht gleich verallgemeinern!

Hallo Reinhard,
ruhig mit den Pferden und lesen, ich schrieb: "Das Anschlußbild von Reibach funktionierte bei mir nicht". Ist das "Verallgemeinern"?
LG
Klaus
