DC 16 mit einem Fremdmudul (Spektrum) betreiben? 04 Feb 2013 15:35 #43

  • maikrotex
  • maikrotexs Avatar
  • Offline
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 124
  • Dank erhalten: 11
wäre schön seppel wenn du bischen mehr ins Detail gehen könntest.
Habe jetzt ne dx5e und werde das sendemodul ausbauen um es auch in die dc16 zu setzen:)

sieht gut aus wie du es gelöst hast.

grüße
maiky

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

DC 16 mit einem Fremdmudul (Spektrum) betreiben? 04 Feb 2013 16:07 #44

  • Seppel
  • Seppels Avatar
  • Offline
  • Fresh Boarder
  • Fresh Boarder
  • Beiträge: 4
  • Dank erhalten: 3

Wie sieht es mit der Versorgung aus, wo hast du diese abgegriffen? direkt am PPM Stecker an der DC?

Ich benutze direkt das, was aus der PPM-Buchse in der DC16 kommt. Das ist die direkt die Spannung des Lipos soweit ich das sehe...

Welchen Stecker hast du verwendet, gibt es da was original passendes?

den Stecker hat mir mein Brüderchen dankenswerterweise zur Verfügung gestellt - den gibt es von Jeti normalerweise wohl bei den internen Sendemodulen dazu...

Reichen die 3,5-4,2 Volt von der DC 16 direkt aus?

ja, da das Spektrum-Modul eh auf 3,3V runterwandelt.

Hast du schon einen Reichweitenstest gemacht? Wäre interessant wie weit dieser geht.

ne - tut mir leid. Einen richtigen Reichweitentest habe ich noch nicht gemacht. Ne Runde mxp-X auf der Wiese vorm Haus klappt ohne Probleme - das sind so ca. 30m. Für viel mehr brauche ich Spektrum sowieso nicht mehr ;)

Kannst du das DM 8 Modul auch abschalten oder läuft das immer mit?

Bisher läuft es immer mit. Ich hab schon überlegt, ob ich es via einem Extraschalter abschaltbar mache - allerdings hoffe ich ja auch immer noch n'bissel, dass Jeti den PPM-Ausgang einfach über die Software schaltbar macht...

Habe jetzt ne dx5e und werde das sendemodul ausbauen um es auch in die dc16 zu setzen:)

Zu dem Sendemodul aus der DX5 kann ich nix sagen. Eventuell solltest Du da mal in anderen Foren suchen, was das für eine Spannungsversorgung benötigt und wie das PPM-Signal dafür aussehen muss.

sieht gut aus wie du es gelöst hast.

Danke für die Blumen ;) Mir war vor allem wichtig, dass es
- nicht stört
- die Optik der DC-16 nicht kaputt macht :kiss:
- rückstandsfrei wieder zu beseitigen ist (die Bodenplatte bekommt man bei Hacker als günstiges Ersatzteil...)
Folgende Benutzer bedankten sich: Reibach

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von Seppel.

DC 16 mit einem Fremdmudul (Spektrum) betreiben? 04 Feb 2013 22:17 #45

  • maikrotex
  • maikrotexs Avatar
  • Offline
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 124
  • Dank erhalten: 11
So habe das Modul aus der dx5 e ausgebaut und bischen gelesen.
Betriebsspannung sind 3,3 Volt.
würden da evtl. auch 3,7 eines li-ion akkus gehen oder wäre das schon zuviel für das Modul?
Die Pinbelegungen habe ich auch.

grüße
maiky

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

DC 16 mit einem Fremdmudul (Spektrum) betreiben? 04 Feb 2013 23:59 #46

  • maikrotex
  • maikrotexs Avatar
  • Offline
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 124
  • Dank erhalten: 11

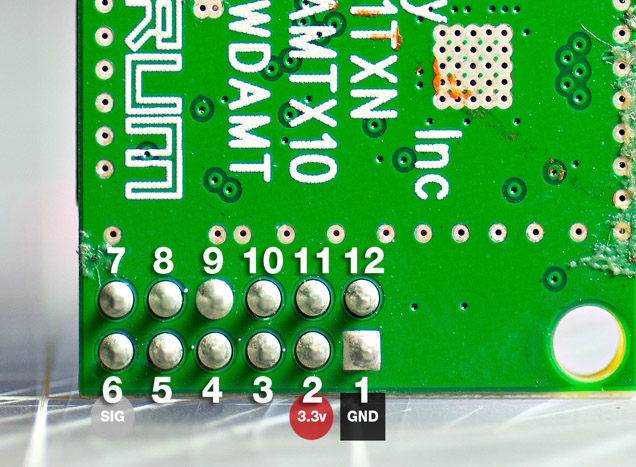

1 GND Module Ground
2 VDD Module power input
3 IRQ Interrupt Request
4 RST Reset, active High
5 MOSI Master out, slave In data
6 nSS Slave Select, Active Low
7 SCLK SPI data clock
8 MISO Master in, slave out data
9 GND Module Ground
10 XOUT Clock output from module
11 TXRX Switch antenna to transmit direction
12 RXTX Switch antenna to receive direction

kann das funktionieren?

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von maikrotex.

DC 16 mit einem Fremdmudul (Spektrum) betreiben? 05 Feb 2013 00:09 #47

  • maikrotex
  • maikrotexs Avatar
  • Offline
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 124
  • Dank erhalten: 11

1 GND Module Ground
2 VDD Module power input
3 IRQ Interrupt Request
4 RST Reset, active High
5 MOSI Master out, slave In data
6 nSS Slave Select, Active Low
7 SCLK SPI data clock
8 MISO Master in, slave out data
9 GND Module Ground
10 XOUT Clock output from module
11 TXRX Switch antenna to transmit direction
12 RXTX Switch antenna to receive direction

kann das funktionieren?

Anhänge:

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von maikrotex.

DC 16 mit einem Fremdmudul (Spektrum) betreiben? 05 Feb 2013 07:55 #48

  • uwe neesen
  • uwe neesens Avatar
  • Offline
  • Moderator
  • Moderator
  • Beiträge: 1904
  • Dank erhalten: 2134
Das Kabel mit dem für den PPM Ausgang passenden Stecker gibt es HIER für 3,50€
viele Grüße, Uwe
