RSat 900 NG stört das 2,4 Ghz System

HZ42 wrote:

letzteres

Moin,
ist diese Schaltung irgendwo beschrieben? Ich höre das erste Mal davon, dass ein 900er zwei Empfänger parallel jeweils als Backup versorgen soll. Von der Logic her sollte es gehen, wenn bei den beiden REXen der Eingang auf „EX-Bus/Backup“ steht und der 900er da mit dem EX-Bus reingeht. Aber irgendwie kommt wir diese „Dreiecksschaltung“ komisch vor :huh:

Gruß,
Volker

Hallo Ingmar,

vielen Dank für das Angebot.
Ich hatte Jeti vor einem knappen Jahr mal mein Problem mit dem Lehrer-Schüler System geschildert - auf englisch natülich.
www.jetiforum.de/index.php/22-software/1...c16-20-mit-tu2-modul
Darauf habe ich nie eine Antwort erhalten. Das Problem besteht bis heute - Auch bei einer anderen Familie hier im Verein.
Hast Du einen besonderen Draht zu Jeti?

Zur Sache:
Bei meinem ursprünglichen Problem gebe ich Dir zu 100% recht, das lässt sich im Flugzeug eingebaut kaum weiter eingrenzen.
Beim zweiten Problem ist es für mich jetzt schon eindeutig:
- Der Empfang eines Empfängers fällt aus (sagen wir, die Antennen seien abgeschirmt.)
- Jetzt fällt auch noch der R900NG aus (sagen wir, der hat vielleicht die ganze Zeit nicht funktioniert wegen Kabelbruch - und keiner hat's gemerkt)
- der dritte verbleibende Empfänger verweigert die Arbeit - aus nicht intuitiven Gründen.
Das ist aus meiner Sicht definitiv ein gravierender Fehler.

Ich habe gestern noch eine Weile mit einem Feund darüber telefoniert - Jeti Jünger der ersten Stunde. Er hat ein ähnliches Setup in einem größeren Modell, übersichtlicher angeordnet (aus Platzgründen). Wir haben uns am Freitag zum Testen verabredet.

"Auf dem Tisch" nachstellen werde ich nachholen, sobald ich die Zeit dazu habe. Ich kann nicht versprechen wann das klappt.

Vielen Dank nochmal für Dein Engagement.

Grüße, Hanno

Hi Volker,

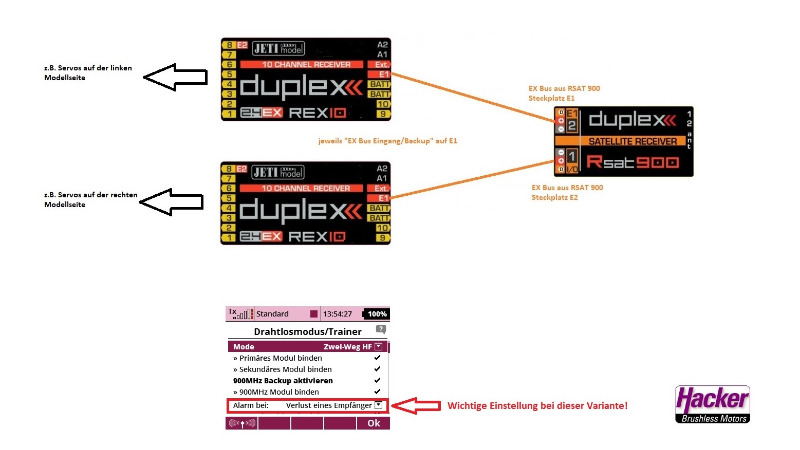

ich hatte mich dazu von Hacker beraten lassen. Die haben mir folgendes Bild geschickt und so habe ich es auch umgesetzt.
Zwei Unterschiede:
- Ich teile nicht in rechts/links auf sondern in Flügel/Rumpf (wegen des Antenneneinbaus)
- Ich verwende REX7 statt REX10 (weil es den mir langen Antennen gibt)



Bei Hacker klang es so, als sei die Konfiguration quasie ein Standard, wenn man keine Centralbox verwenden kann / möchte.
Grüße, Hanno

Hi Hanno.
Hilf mir mal auf die Sprünge. In Post #18 beschreibst du die Verschaltung. Ein REX7 liegt für die Versorgung der QR und WK in der Fläche. Zusätzlich sprichst du davon, dass du die vier Flächenservos über MPX-Stecker aus dem Rumpf versorgst?..
Wo sind die Flächenservos denn jetzt angesteckt? Am REX im Flügel oder am REX im Rumpf? Oder gar an beiden? Ich steh grad etwas auf dem Schlauch mit deiner Verkabelung?
Die einzigen Signalleitungen, die vom Rumpf zur Fläche gehen sollten, sind m.E. die EX-Bus-Verbindung zwischen den beiden REX7 und die Backup-Leitung vom 900er :dry:

Gruß,
Volker

- ALLE "Flächenservos" sind ausschließlich am "Flächenempfänger" angeschlossen.
- ALLE "Rumpfservos" sind ausschließlich am "Rumpfempfänger" angeschlossen.
- Der 900NG liegt im Rumpf und ist via Patchkabel mit dem "Rumpfempfänger" verbunden und über die MPX Stecker mit dem "Flächenempfänger"
- Ich habe die OPTION ein QR auf dem "Rumpfempfänger" und im Gegenzug ein HR auf den "Flächenempfänger" zu verdrahten. Ist aber zur Zeit nicht umgesetzt (natürlich NIE an beide Empfänger gleichzeitig!).

Mit "Versorgung" meine ich in Post #18 die Spannungsversorgung.

Hallo Hanno,
nein, leider keinen besonderen Kontakt zu Jeti, aber meine Anfragen wurden immer beantwortet, auch kritische...
Wenn ich etwas angefragt habe, dann aber immer mit einem leicht nachzustellendem Versuchsaufbau, der das Problem zeigt, deswegen mein Rat das ebenso zu machen.

Ingmar
